TAVINOX® PRESS — 316L présidomok

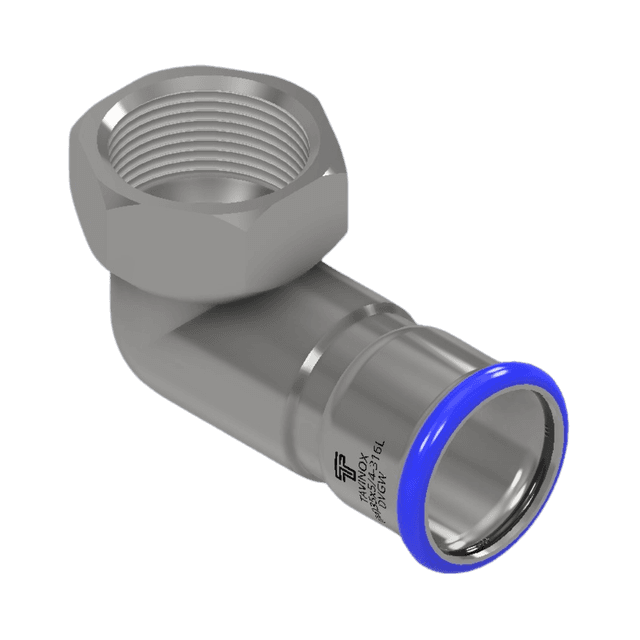

TAVINOX PRESS Menetes könyök 90° (FxRp)

KO10FRP6 változat — 6 raktáron

A TAVINOX PRESS belső menetes könyök 90° (FxRp) rozsdamentes acél átmeneti könyök egy présvéggel. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

KO10FRP TAVINOX PRESS Menetes könyök 90° (FxRp)

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	H (mm)	EAN	Tasak (db)	Doboz (db)
KO10FRP.1512	15 mm x 1/2"	54	20	26.5	8596683006894	10	120
KO10FRP.1812	18 mm x 1/2"	55	20	26	8596683006924	10	120
KO10FRP.2212 *	22 mm x 1/2"	53.7	20.5	25.7	8596683006955	10	50
KO10FRP.2234 *	22 mm x 3/4"	61	20.5	31	8596683006986	10	50
KO10FRP.281 *	28 mm x 1"	69.5	22.5	35	8596683007013	5	30
KO10FRP.3554 *	35 mm x 5/4"	77.5	26	40	8596683007044	5	25

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

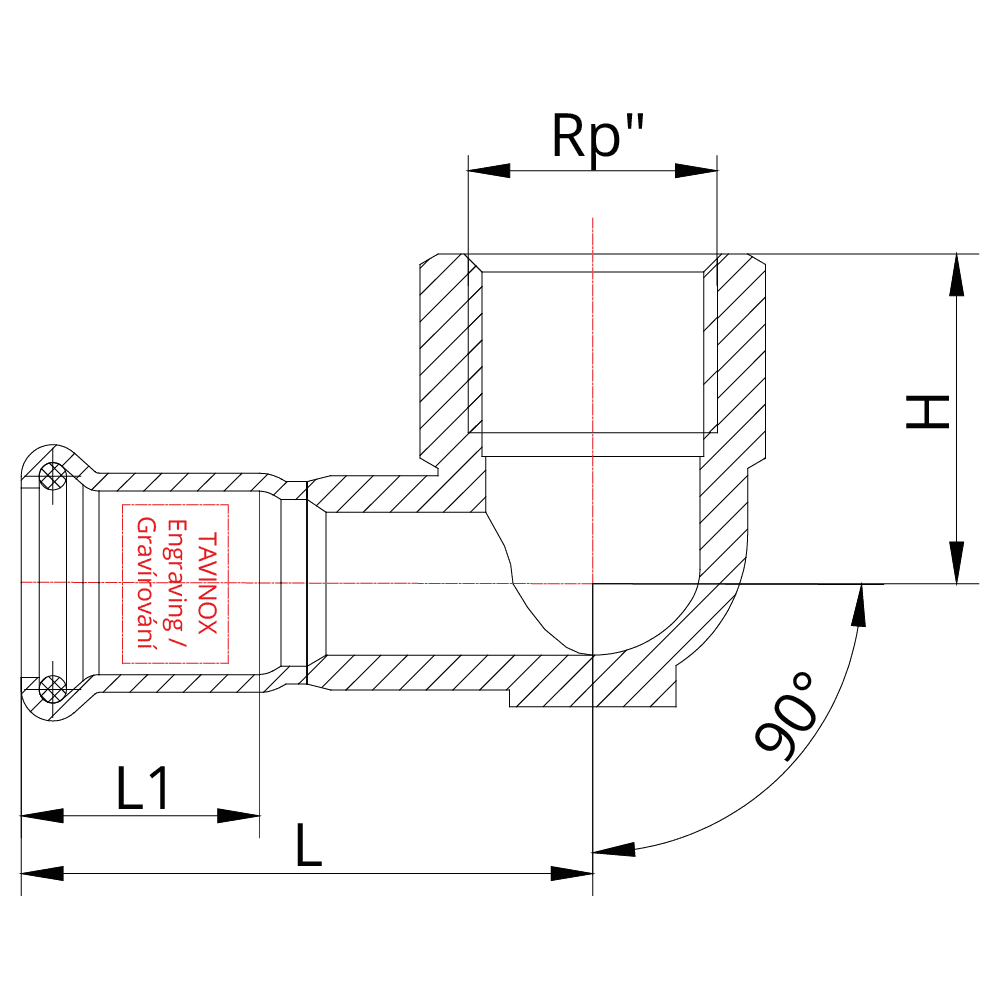

Műszaki rajz

Raktárkészlet és árlista

KO10FRP.1512
15 mm x 1/2"
336 CZK
RaktáronEAN 8596683006894Tömeg 0,098 kg
KO10FRP.1812
18 mm x 1/2"
338 CZK
RaktáronEAN 8596683006924Tömeg 0,098 kg
KO10FRP.2212
22 mm x 1/2"
413 CZK
RaktáronEAN 8596683006955Tömeg 0,104 kg
KO10FRP.2234
22 mm x 3/4"
430 CZK
RaktáronEAN 8596683006986Tömeg 0,113 kg
KO10FRP.281
28 mm x 1"
527 CZK
RaktáronEAN 8596683007013Tömeg 0,218 kg
KO10FRP.3554
35 mm x 5/4"
993 CZK
RaktáronEAN 8596683007044Tömeg 0,33 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	KO10FRP.1512	15 mm x 1/2"	8596683006894	0,098 kg	336 CZK
Raktáron	KO10FRP.1812	18 mm x 1/2"	8596683006924	0,098 kg	338 CZK
Raktáron	KO10FRP.2212	22 mm x 1/2"	8596683006955	0,104 kg	413 CZK
Raktáron	KO10FRP.2234	22 mm x 3/4"	8596683006986	0,113 kg	430 CZK
Raktáron	KO10FRP.281	28 mm x 1"	8596683007013	0,218 kg	527 CZK
Raktáron	KO10FRP.3554	35 mm x 5/4"	8596683007044	0,33 kg	993 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

KO10FRPA teljes termékcsalád áttekintése KO10FRP.151215 mm x 1/2"KO10FRP.181218 mm x 1/2"KO10FRP.221222 mm x 1/2"KO10FRP.223422 mm x 3/4"KO10FRP.28128 mm x 1"KO10FRP.355435 mm x 5/4"

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Menetes könyök 90° (FxRp) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (KO10FRP) 6 méretet fed le: 15 mm x 1/2"–35 mm x 5/4", ami az ISO szerint DN12–DN32 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Menetes könyök 90° (FxRp) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Menetes könyök 90° (FxRp)?

Milyen anyagból készül a TAVINOX PRESS Menetes könyök 90° (FxRp)?

A TAVINOX PRESS Menetes könyök 90° (FxRp) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Menetes könyök 90° (FxRp) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Menetes könyök 90° (FxRp) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Menetes könyök 90° (FxRp)?

A TAVINOX PRESS Menetes könyök 90° (FxRp) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Menetes könyök 90° (FxRp)?

A TAVINOX PRESS Menetes könyök 90° (FxRp) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Menetes könyök 90° (FxRp)?

6 méret érhető el: 15 mm x 1/2"–35 mm x 5/4". Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
