TAVINOX® PRESS — 316L présidomok

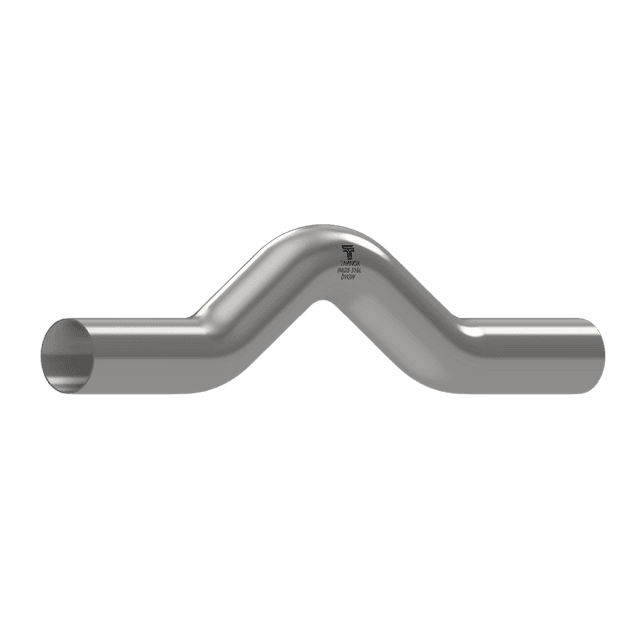

TAVINOX PRESS Kerülő idom (MxM)
A TAVINOX PRESS kerülő idom (MxM) rozsdamentes acél, 110°-os kerülő idom. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.
- Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
- A préseletlen kötés felismerése a Leak Detect-rendszerrel.
- Az idomon lévő QR-kód minden műszaki információt tartalmaz.
Termék
Műszaki adatok
| Kód | Méret | L1 (mm) | L2 (mm) | H (mm) | EAN | Tasak (db) | Doboz (db) |
|---|---|---|---|---|---|---|---|
| KR10MM.15 | 15 mm | 160 | 35 | 21 | 8596683009444 | 1 | 50 |
| KR10MM.18 | 18 mm | 190 | 35 | 28 | 8596683009475 | 1 | 30 |
| KR10MM.22 * | 22 mm | 210 | 45 | 28.5 | 8596683009505 | 1 | 20 |
| KR10MM.28 * | 28 mm | 260 | 60 | 34.5 | 8596683009536 | 1 | 12 |
* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

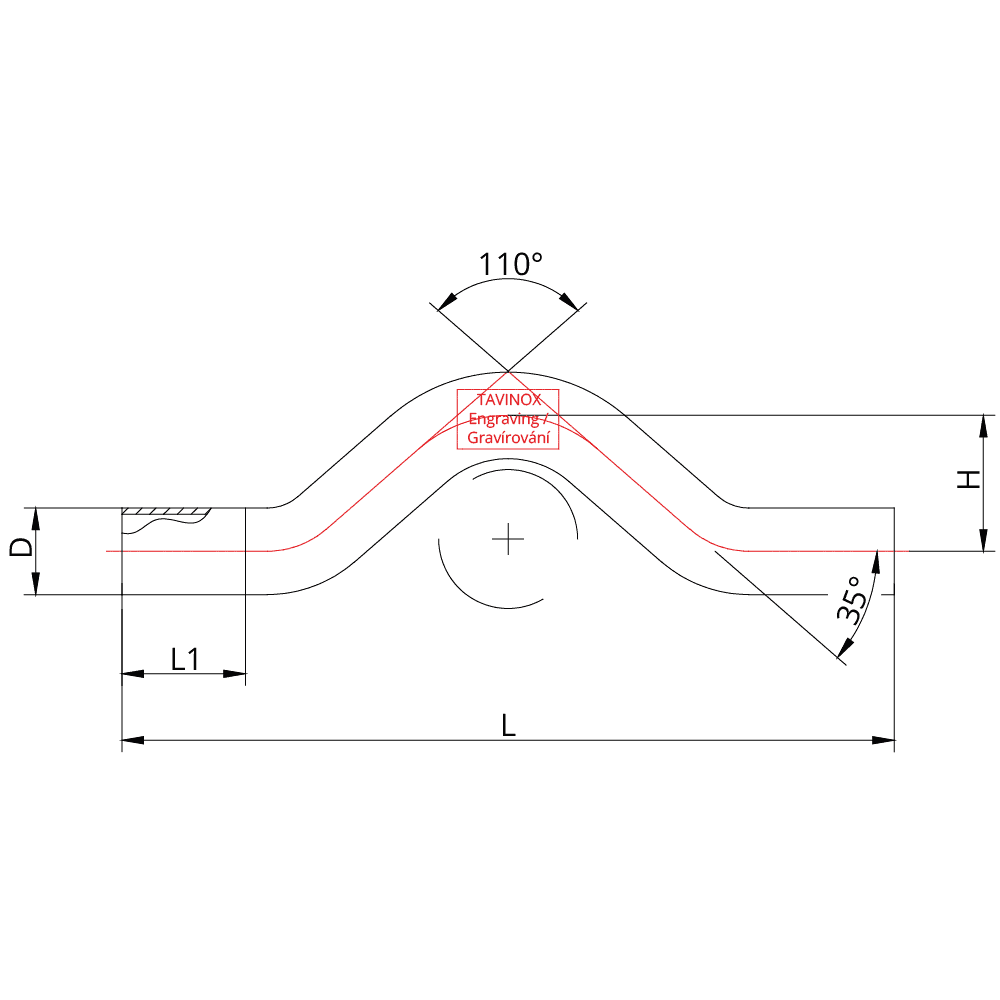

Műszaki rajz
A TAVINOX PRESS présidomok (AISI 316L, 15–108 mm) környezeti hatását életciklus-elemzéssel (LCA) számították ki: a 3015-EPD-030070031 számú, ISO 14025 és EN 15804 szerinti EPD-t független félként a TZÚS Praha ellenőrizte, és 2031. 06. 17. napjáig érvényes. A préselés nyílt láng és hegesztőgáz nélkül történik.
7,43
kg CO₂-egyenérték
1 kg idomra, A1–A3 modulok
80%
újrahasznosított anyag az idomokban
85%
az idomok acéljának újrahasznosítása az életciklus végén (az EPD modellfeltevése)
Forrás: 3015-EPD-030070031 számú EPD
- Az A1–A3 modulok az EN 15804 szerinti gyártási szakaszt jelentik: nyersanyag-ellátás, szállítás és gyártás.
- A számok nem más termékek EPD-jével való közvetlen összehasonlításra szolgálnak — csak az EN 15804 azonos szabályai szerint készült deklarációk hasonlíthatók össze.
- Az EPD szerint az elektromos szerszámmal végzett préselés elhanyagolható mennyiségű energiát fogyaszt, ezért a számításban nem szerepel.
- A rozsdamentes acél teljes egészében újrahasznosítható anyag.
- Az EPD alátámasztó dokumentumként szolgál a LEED, a BREEAM és az SBToolCZ épületminősítéshez; hogy beszámít-e és hogyan, azt a rendszer adott változata és a projekt határozza meg.
Az ellenőrzött EPD nyilvánosan elérhető
A környezeti terméknyilatkozatot (EPD) független fél ellenőrizte; a dokumentum bárki számára megtekinthető Csehország EPD-adatbázisában, a cseh Környezetvédelmi Minisztérium portálján.
Az EPD összes száma és értelmezésük
A teljes tanúsítási dokumentáció (tanúsítványok, megfelelőségi nyilatkozatok és további iratok) elérhető a weboldalra való bejelentkezés után.
Raktárkészlet és árlista
KR10MM.15
15 mm
248 CZK
RaktáronEAN 8596683009444Tömeg 0,122 kgKR10MM.18
18 mm
335 CZK
RaktáronEAN 8596683009475Tömeg 0,167 kgKR10MM.22
22 mm
469 CZK
RaktáronEAN 8596683009505Tömeg 0,236 kgKR10MM.28
28 mm
664 CZK
RaktáronEAN 8596683009536Tömeg 0,337 kg
Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.
Letölthető műszaki adatlapok
Tanúsítványok és igazolások
DVGW-tanúsítvány
Német gáz- és vízipari szakmai szövetség
ITC-tanúsítvány
Vizsgáló és Tanúsító Intézet, Zlín
PAVUS-tanúsítvány
Cseh tűzvédelmi vizsgáló és tanúsító szervezet
EPD
Környezeti terméknyilatkozat (PRESS idomok és csövek)
Megfelelőségi nyilatkozat – ivóvíz
Declaration of Conformity
ISO 9001 / ISO 14001
Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere
Műszaki adatok és tények
A TAVINOX PRESS Kerülő idom (MxM) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (KR10MM) 4 méretet fed le: 15–28 mm, ami az ISO szerint DN12–DN25 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Kerülő idom (MxM) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.
Gyakran ismételt kérdések
Mi az a TAVINOX PRESS Kerülő idom (MxM)?
A TAVINOX PRESS kerülő idom (MxM) rozsdamentes acél, 110°-os kerülő idom. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.
Milyen anyagból készül a TAVINOX PRESS Kerülő idom (MxM)?
A TAVINOX PRESS Kerülő idom (MxM) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.
Mekkora a TAVINOX PRESS Kerülő idom (MxM) maximális nyomása és hőmérséklete?
A TAVINOX PRESS Kerülő idom (MxM) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.
Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Kerülő idom (MxM)?
A TAVINOX PRESS Kerülő idom (MxM) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.
Milyen préskontúrt használ a TAVINOX PRESS Kerülő idom (MxM)?
A TAVINOX PRESS Kerülő idom (MxM) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.
Milyen méretekben kapható a TAVINOX PRESS Kerülő idom (MxM)?
4 méret érhető el: 15–28 mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
