TAVINOX® PRESS — 316L présidomok

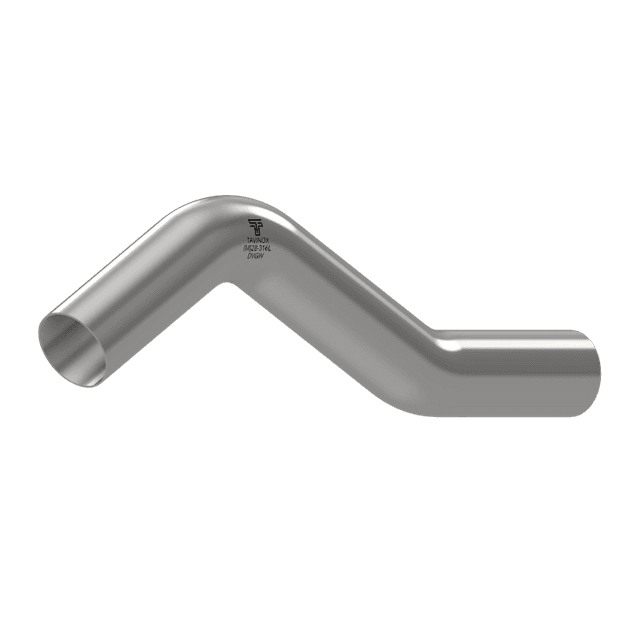

TAVINOX PRESS Kerülő idom 45° (MxM)
A TAVINOX PRESS kerülő idom 45° (MxM) rozsdamentes acél, 45°-os kerülő idom. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.
- Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
- A préseletlen kötés felismerése a Leak Detect-rendszerrel.
- Az idomon lévő QR-kód minden műszaki információt tartalmaz.
Termék
Műszaki adatok
| Kód | Méret | L1 (mm) | L2 (mm) | L3 (mm) | EAN | Tasak (db) | Doboz (db) |
|---|---|---|---|---|---|---|---|
| KR11MM.15 | 15 mm | 40 | 102 | 47 | 08596683009567 | 1 | 50 |
| KR11MM.18 | 18 mm | 50 | 11 | 52 | 08596683009598 | 1 | 50 |
| KR11MM.22 * | 22 mm | 55 | 133 | 58 | 08596683009628 | 1 | 20 |
| KR11MM.28 * | 28 mm | 60 | 155 | 71 | 08596683009659 | 1 | 20 |
* A VdS-szabvány szerint tűzivíz-hálózathoz tanúsított termékek.

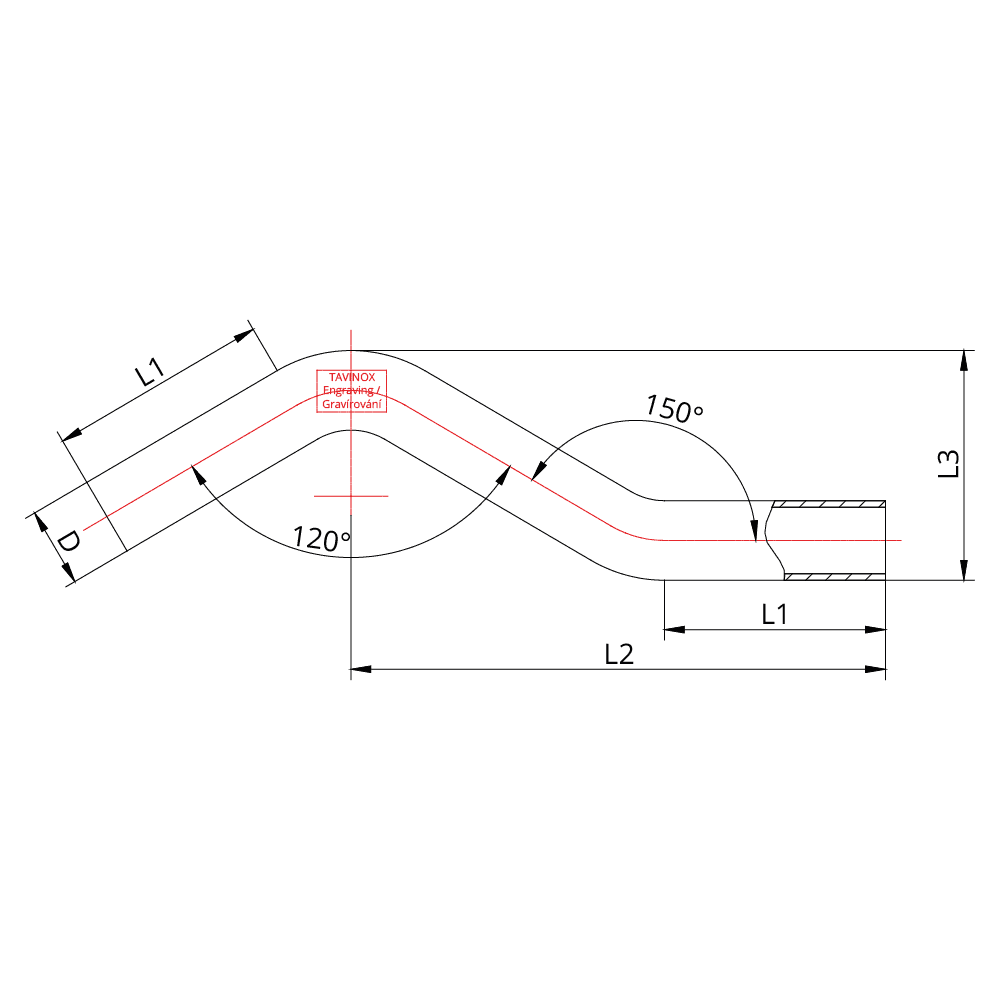

Műszaki rajz
A rozsdamentes acél TAVINOX PRESS rendszer hozzájárul a fenntartható építéshez. A nyílt láng nélküli préselés nulla helyszíni CO₂-kibocsátást, kisebb energiaigényű szerelést és a tűzveszély kizárását jelenti.
0
A préselés CO₂-kibocsátása
100%
Újrahasznosítható anyag
EPD
Környezetvédelmi termékdeklaráció
A hitelesített EPD nyilvánosan elérhető
Környezetvédelmi termékdeklarációnkat (EPD) független fél hitelesítette; a dokumentum bárki számára megtekinthető Csehország EPD-adatbázisában, a cseh Környezetvédelmi Minisztérium portálján.
A teljes tanúsítási dokumentáció (DVGW, ITC, PAVUS, megfelelőségi nyilatkozat és további iratok) elérhető a weboldalra való bejelentkezés után.
Raktárkészlet és árlista
| Állapot | Kód | Méret | EAN | Tömeg | Ár |
|---|---|---|---|---|---|
| Raktáron | KR11MM.15 | 15 mm | 08596683009567 | 0,076 kg | 159 CZK |
| Raktáron | KR11MM.18 | 18 mm | 08596683009598 | 0,114 kg | 233 CZK |
| Raktáron | KR11MM.22 | 22 mm | 08596683009628 | 0,156 kg | 314 CZK |
| Raktáron | KR11MM.28 | 28 mm | 08596683009659 | 0,232 kg | 460 CZK |
Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.
Letölthető műszaki adatlapok
Tanúsítványok és igazolások
DVGW-tanúsítvány
Német gáz- és vízipari szakmai szövetség
ITC-tanúsítvány
Vizsgáló és Tanúsító Intézet, Zlín
PAVUS-tanúsítvány
Cseh tűzvédelmi vizsgáló és tanúsító szervezet
EPD-deklaráció
Environmental Product Declaration
Megfelelőségi nyilatkozat – ivóvíz
Declaration of Conformity
ISO 9001 / ISO 14001
Minőség- és környezetirányítási rendszer
Műszaki adatok és tények
A TAVINOX PRESS Kerülő idom 45° (MxM) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (KR11MM) 4 méretet fed le: 15 mm–28 mm mm, ami az ISO szerint DN12–DN25 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Kerülő idom 45° (MxM) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés a kötés készítése közben sem elektromos, sem gázcsatlakozást nem igényel (akkumulátoros gép, 19–65 kN), így 100 kötésnél az energiamegtakarítás kb. 300 kWh egy 6 kW-os hegesztőgéphez képest. Ez kb. 150 kg CO₂-nak felel meg.
Gyakran ismételt kérdések
Mi az a TAVINOX PRESS Kerülő idom 45° (MxM)?
A TAVINOX PRESS kerülő idom 45° (MxM) rozsdamentes acél, 45°-os kerülő idom. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.
Milyen anyagból készül a TAVINOX PRESS Kerülő idom 45° (MxM)?
A TAVINOX PRESS Kerülő idom 45° (MxM) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.
Mekkora a TAVINOX PRESS Kerülő idom 45° (MxM) maximális nyomása és hőmérséklete?
A TAVINOX PRESS Kerülő idom 45° (MxM) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez HNBR tömítés (−20 °C és +150 °C között, napkollektoros rendszerek) vagy FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.
Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Kerülő idom 45° (MxM)?
A TAVINOX PRESS Kerülő idom 45° (MxM) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.
Milyen préskontúrt használ a TAVINOX PRESS Kerülő idom 45° (MxM)?
A TAVINOX PRESS Kerülő idom 45° (MxM) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.
Milyen méretekben kapható a TAVINOX PRESS Kerülő idom 45° (MxM)?
4 méret érhető el: 15 mm–28 mm mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
