TAVINOX® PRESS — 316L présidomok

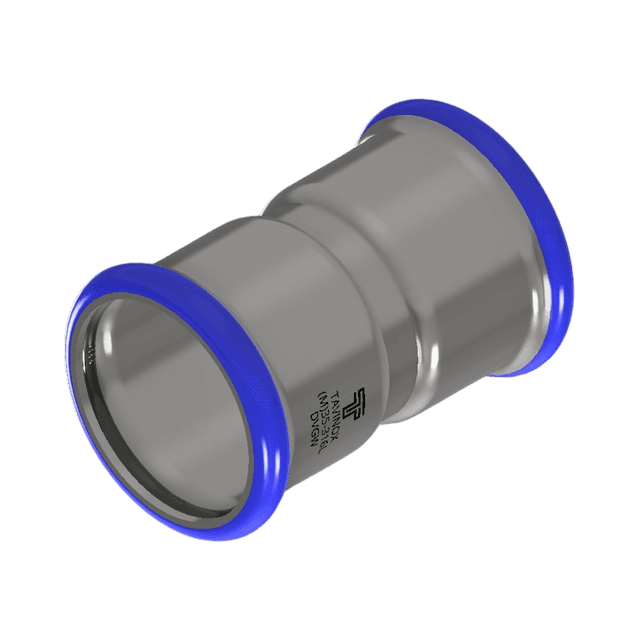

TAVINOX PRESS Karmantyú (FxF)

NA10FF10 változat — 10 raktáron

A TAVINOX PRESS karmantyú (FxF) egyenes, rozsdamentes acél karmantyú két présvéggel. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	EAN	Tasak (db)	Doboz (db)
NA10FF.15	15 mm	48	20	8596683000007	10	300
NA10FF.18	18 mm	48	20	8596683000038	10	200
NA10FF.22 *	22 mm	50	20.5	8596683000069	10	150
NA10FF.28 *	28 mm	54	22.5	8596683000090	5	100
NA10FF.35 *	35 mm	65	26	8596683000120	5	60
NA10FF.42 *	42 mm	74	30	8596683000151	1	40
NA10FF.54 *	54 mm	86	34.5	8596683000182	1	25
NA10FF.76 *	76,1 mm	141	51.5	8596683000212	1	8
NA10FF.88 *	88,9 mm	162	58	8596683000243	1	3
NA10FF.108 *	108 mm	194	72	8596683000274	1	2

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

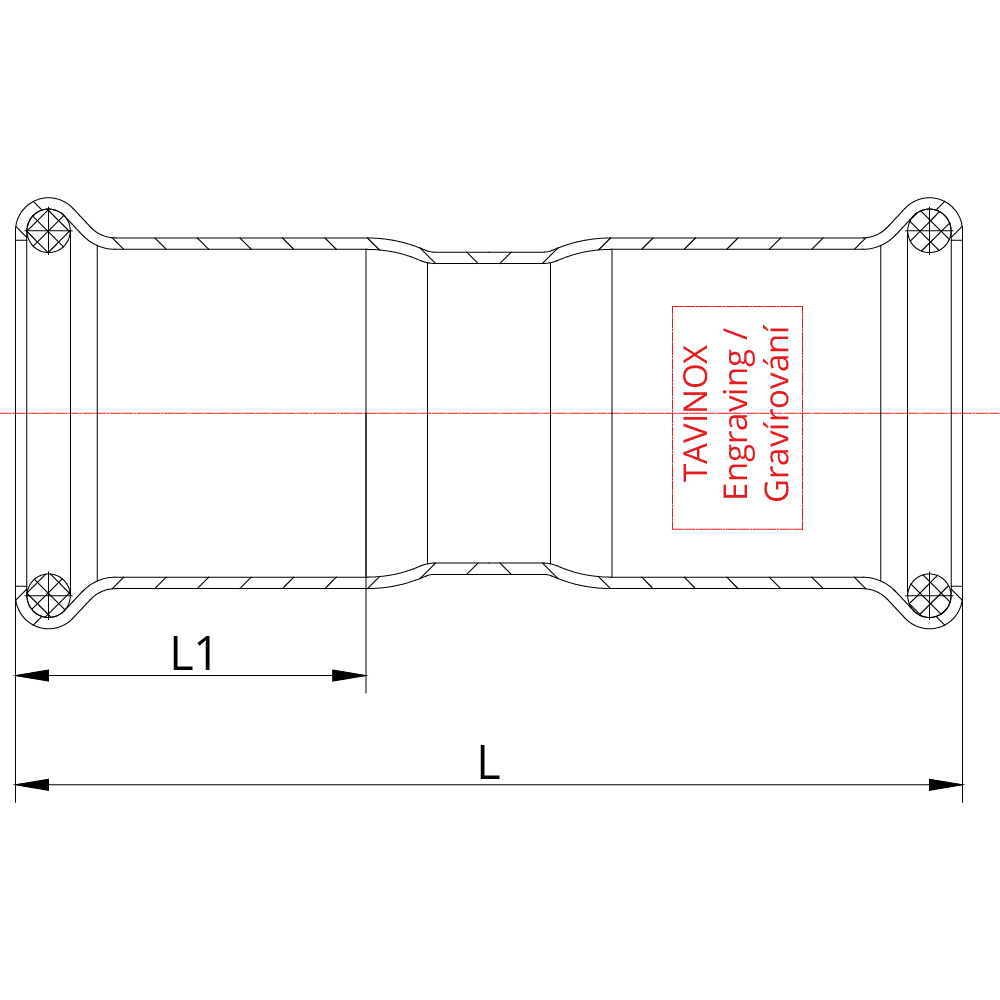

Műszaki rajz

Raktárkészlet és árlista

NA10FF.15
15 mm
96 CZK
RaktáronEAN 8596683000007Tömeg 0,04 kg
NA10FF.18
18 mm
106 CZK
RaktáronEAN 8596683000038Tömeg 0,04 kg
NA10FF.22
22 mm
131 CZK
RaktáronEAN 8596683000069Tömeg 0,05 kg
NA10FF.28
28 mm
156 CZK
RaktáronEAN 8596683000090Tömeg 0,07 kg
NA10FF.35
35 mm
239 CZK
RaktáronEAN 8596683000120Tömeg 0,1 kg
NA10FF.42
42 mm
318 CZK
RaktáronEAN 8596683000151Tömeg 0,14 kg
NA10FF.54
54 mm
388 CZK
RaktáronEAN 8596683000182Tömeg 0,202 kg
NA10FF.76
76,1 mm
1 575 CZK
RaktáronEAN 8596683000212Tömeg 0,593 kg
NA10FF.88
88,9 mm
1 858 CZK
RaktáronEAN 8596683000243Tömeg 0,821 kg
NA10FF.108
108 mm
2 630 CZK
RaktáronEAN 8596683000274Tömeg 1,216 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	NA10FF.15	15 mm	8596683000007	0,04 kg	96 CZK
Raktáron	NA10FF.18	18 mm	8596683000038	0,04 kg	106 CZK
Raktáron	NA10FF.22	22 mm	8596683000069	0,05 kg	131 CZK
Raktáron	NA10FF.28	28 mm	8596683000090	0,07 kg	156 CZK
Raktáron	NA10FF.35	35 mm	8596683000120	0,1 kg	239 CZK
Raktáron	NA10FF.42	42 mm	8596683000151	0,14 kg	318 CZK
Raktáron	NA10FF.54	54 mm	8596683000182	0,202 kg	388 CZK
Raktáron	NA10FF.76	76,1 mm	8596683000212	0,593 kg	1 575 CZK
Raktáron	NA10FF.88	88,9 mm	8596683000243	0,821 kg	1 858 CZK
Raktáron	NA10FF.108	108 mm	8596683000274	1,216 kg	2 630 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

NA10FFA teljes termékcsalád áttekintése NA10FF.1515 mm NA10FF.1818 mm NA10FF.2222 mm NA10FF.2828 mm NA10FF.3535 mm NA10FF.4242 mm NA10FF.5454 mm NA10FF.7676,1 mm NA10FF.8888,9 mm NA10FF.108108 mm

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Karmantyú (FxF) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (NA10FF) 10 méretet fed le: 15–108 mm, ami az ISO szerint DN12–DN100 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Karmantyú (FxF) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Karmantyú (FxF)?

Milyen anyagból készül a TAVINOX PRESS Karmantyú (FxF)?

A TAVINOX PRESS Karmantyú (FxF) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Karmantyú (FxF) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Karmantyú (FxF) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Karmantyú (FxF)?

A TAVINOX PRESS Karmantyú (FxF) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Karmantyú (FxF)?

A TAVINOX PRESS Karmantyú (FxF) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Karmantyú (FxF)?

10 méret érhető el: 15–108 mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
