TAVINOX PRESS Szűkített karmantyú (FxF)

NA14FF9 változat — 9 raktáron

A TAVINOX PRESS szűkített karmantyú (FxF) szűkített, egyenes karmantyú két présvéggel. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

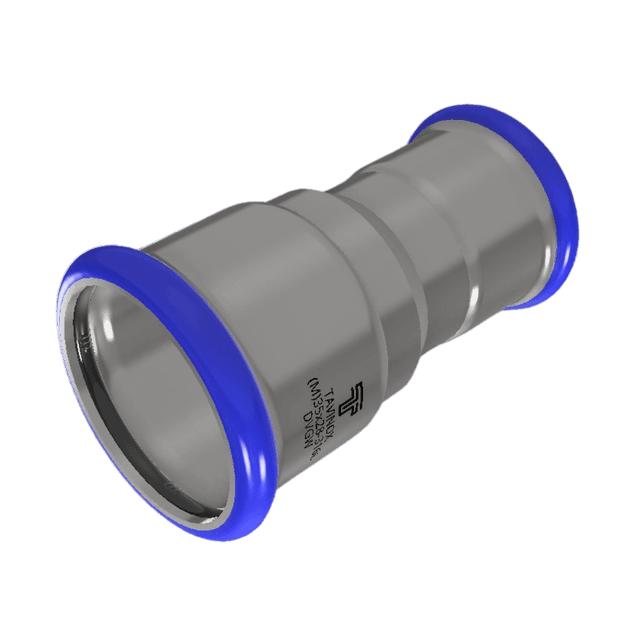

NA14FF TAVINOX PRESS Szűkített karmantyú (FxF)

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	Típus	EAN	Tasak (db)	Doboz (db)
NA14FF.1815	18 x 15 mm	62	30.5	A	8596683008485	10	250
NA14FF.2215	22 x 15 mm	66.5	37	B	8596683008515	10	120
NA14FF.2218	22 x 18 mm	66	34.5	B	8596683008546	10	120
NA14FF.2815	28 x 15 mm	73	43.5	B	8596683008577	5	100
NA14FF.2818	28 x 18 mm	73	41.5	B	8596683008607	5	100
NA14FF.2822 *	28 x 22 mm	68.5	33.5	B	8596683008638	5	100
NA14FF.3528 *	35 x 28 mm	75.5	40.5	A	8596683008669	5	60
NA14FF.4235 *	42 x 35 mm	77	38	A	8596683008690	1	30
NA14FF.5442 *	54 x 42 mm	96.5	49	A	8596683008720	1	20

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

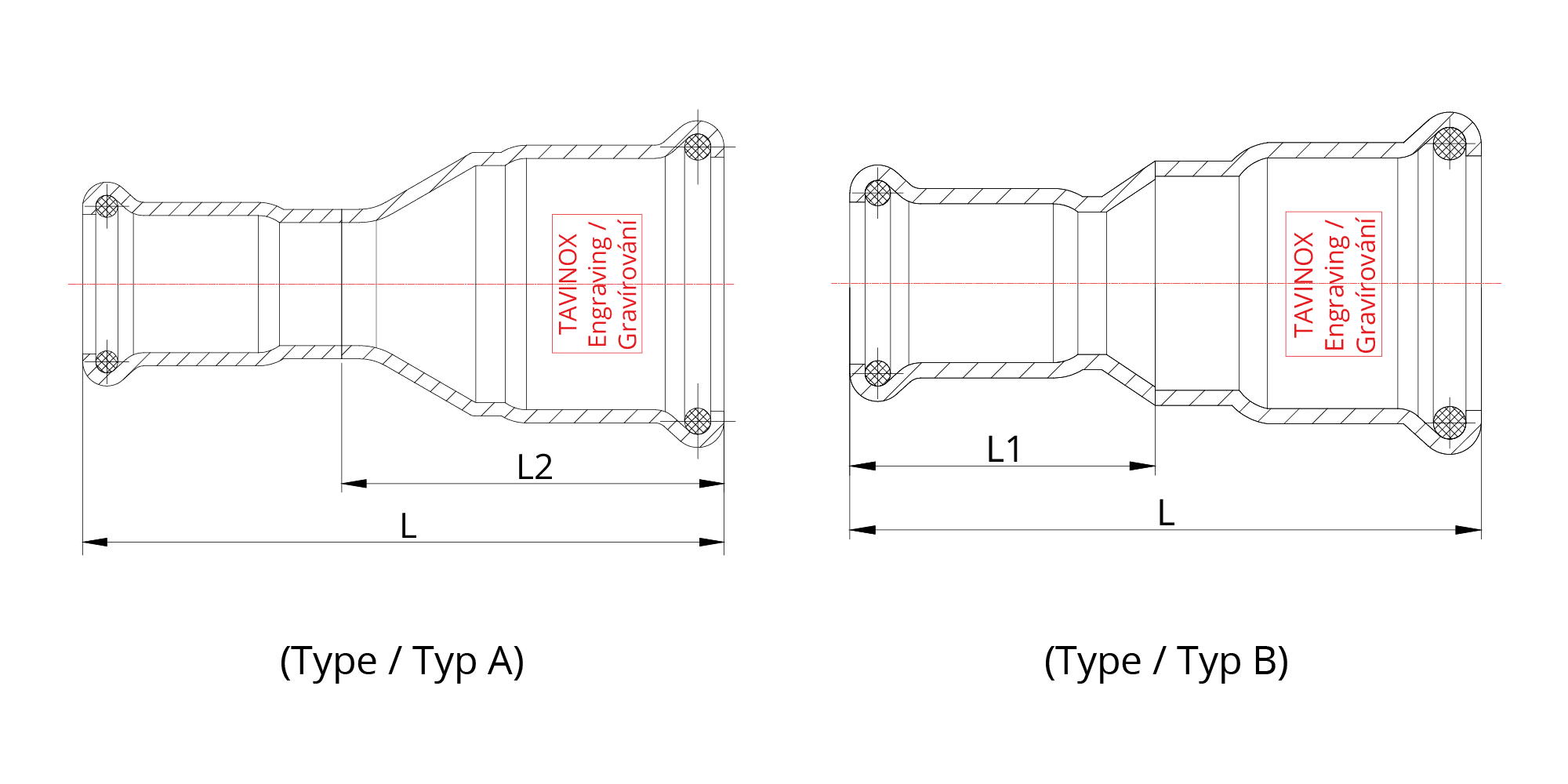

Műszaki rajz

Raktárkészlet és árlista

NA14FF.1815
18 x 15 mm
142 CZK
RaktáronEAN 8596683008485Tömeg 0,046 kg
NA14FF.2215
22 x 15 mm
169 CZK
RaktáronEAN 8596683008515Tömeg 0,051 kg
NA14FF.2218
22 x 18 mm
167 CZK
RaktáronEAN 8596683008546Tömeg 0,061 kg
NA14FF.2815
28 x 15 mm
216 CZK
RaktáronEAN 8596683008577Tömeg 0,062 kg
NA14FF.2818
28 x 18 mm
218 CZK
RaktáronEAN 8596683008607Tömeg 0,069 kg
NA14FF.2822
28 x 22 mm
187 CZK
RaktáronEAN 8596683008638Tömeg 0,076 kg
NA14FF.3528
35 x 28 mm
307 CZK
RaktáronEAN 8596683008669Tömeg 0,09 kg
NA14FF.4235
42 x 35 mm
427 CZK
RaktáronEAN 8596683008690Tömeg 0,135 kg
NA14FF.5442
54 x 42 mm
633 CZK
RaktáronEAN 8596683008720Tömeg 0,203 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	NA14FF.1815	18 x 15 mm	8596683008485	0,046 kg	142 CZK
Raktáron	NA14FF.2215	22 x 15 mm	8596683008515	0,051 kg	169 CZK
Raktáron	NA14FF.2218	22 x 18 mm	8596683008546	0,061 kg	167 CZK
Raktáron	NA14FF.2815	28 x 15 mm	8596683008577	0,062 kg	216 CZK
Raktáron	NA14FF.2818	28 x 18 mm	8596683008607	0,069 kg	218 CZK
Raktáron	NA14FF.2822	28 x 22 mm	8596683008638	0,076 kg	187 CZK
Raktáron	NA14FF.3528	35 x 28 mm	8596683008669	0,09 kg	307 CZK
Raktáron	NA14FF.4235	42 x 35 mm	8596683008690	0,135 kg	427 CZK
Raktáron	NA14FF.5442	54 x 42 mm	8596683008720	0,203 kg	633 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

NA14FFA teljes termékcsalád áttekintése NA14FF.181518 x 15 mm NA14FF.221522 x 15 mm NA14FF.221822 x 18 mm NA14FF.281528 x 15 mm NA14FF.281828 x 18 mm NA14FF.282228 x 22 mm NA14FF.352835 x 28 mm NA14FF.423542 x 35 mm NA14FF.544254 x 42 mm

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Szűkített karmantyú (FxF) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (NA14FF) 9 méretet fed le: 18 x 15–54 x 42 mm, ami az ISO szerint DN15–DN50 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Szűkített karmantyú (FxF) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Szűkített karmantyú (FxF)?

Milyen anyagból készül a TAVINOX PRESS Szűkített karmantyú (FxF)?

A TAVINOX PRESS Szűkített karmantyú (FxF) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Szűkített karmantyú (FxF) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Szűkített karmantyú (FxF) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Szűkített karmantyú (FxF)?

A TAVINOX PRESS Szűkített karmantyú (FxF) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Szűkített karmantyú (FxF)?

A TAVINOX PRESS Szűkített karmantyú (FxF) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Szűkített karmantyú (FxF)?

9 méret érhető el: 18 x 15–54 x 42 mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
