TAVINOX® PRESS — 316L présidomok

TAVINOX PRESS Ív 45° (FxF)

OB11FF10 változat — 10 raktáron

A TAVINOX PRESS ív 45° (FxF) rozsdamentes acél 45°-os ív két présvéggel. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	EAN	Tasak (db)	Doboz (db)
OB11FF.15	15 mm	20	36	8596683000908	10	200
OB11FF.18	18 mm	20	36	8596683000939	10	160
OB11FF.22 *	22 mm	20.5	42	8596683000960	10	80
OB11FF.28 *	28 mm	22.5	48	8596683000991	5	50
OB11FF.35 *	35 mm	26	55	8596683001028	5	40
OB11FF.42 *	42 mm	30	60	8596683001059	1	20
OB11FF.54 *	54 mm	34.5	78	8596683001080	1	10
OB11FF.76 *	76,1 mm	51.5	113.5	8596683001110	1	4
OB11FF.88 *	88,9 mm	58	129	8596683001141	1	2
OB11FF.108 *	108 mm	72	156	8596683001172	1	1

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

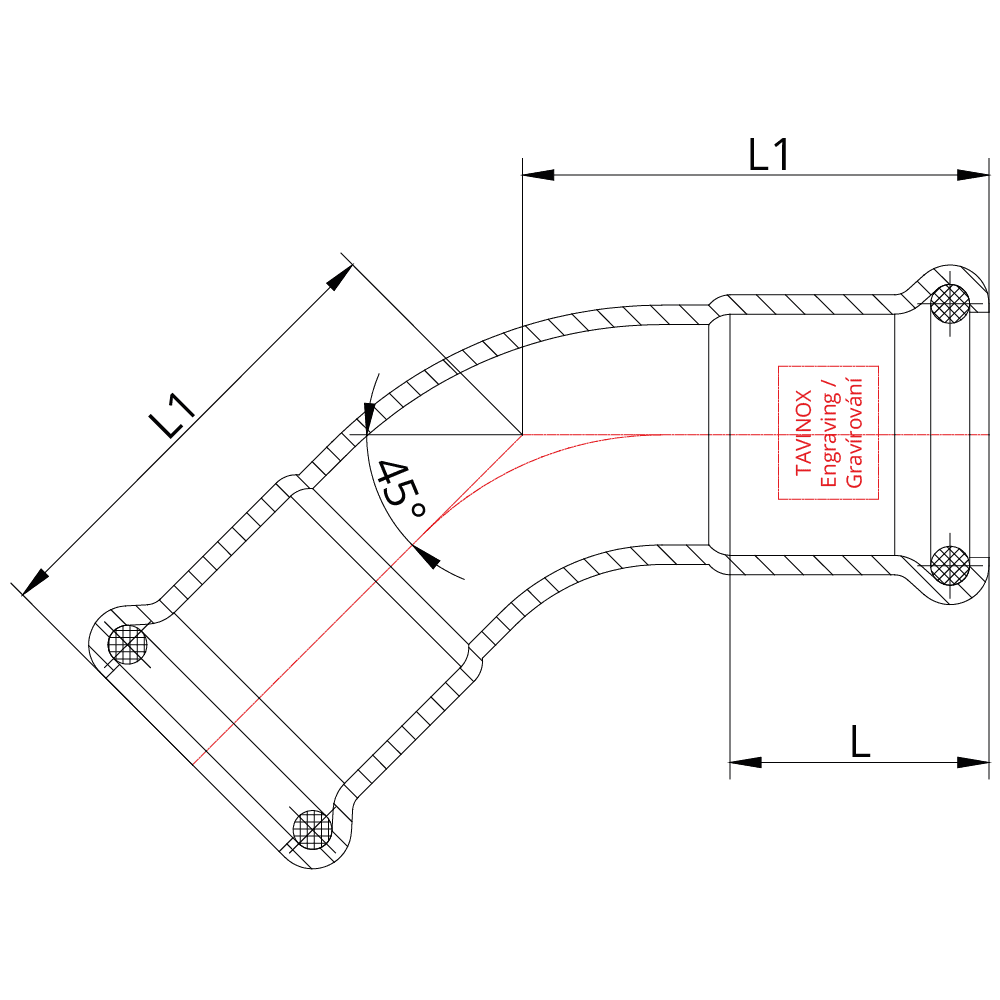

Műszaki rajz

Raktárkészlet és árlista

OB11FF.15
15 mm
138 CZK
RaktáronEAN 8596683000908Tömeg 0,046 kg
OB11FF.18
18 mm
172 CZK
RaktáronEAN 8596683000939Tömeg 0,056 kg
OB11FF.22
22 mm
202 CZK
RaktáronEAN 8596683000960Tömeg 0,067 kg
OB11FF.28
28 mm
266 CZK
RaktáronEAN 8596683000991Tömeg 0,101 kg
OB11FF.35
35 mm
375 CZK
RaktáronEAN 8596683001028Tömeg 0,134 kg
OB11FF.42
42 mm
504 CZK
RaktáronEAN 8596683001059Tömeg 0,22 kg
OB11FF.54
54 mm
718 CZK
RaktáronEAN 8596683001080Tömeg 0,31 kg
OB11FF.76
76,1 mm
2 102 CZK
RaktáronEAN 8596683001110Tömeg 0,85 kg
OB11FF.88
88,9 mm
3 033 CZK
RaktáronEAN 8596683001141Tömeg 1,15 kg
OB11FF.108
108 mm
4 320 CZK
RaktáronEAN 8596683001172Tömeg 1,7 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	OB11FF.15	15 mm	8596683000908	0,046 kg	138 CZK
Raktáron	OB11FF.18	18 mm	8596683000939	0,056 kg	172 CZK
Raktáron	OB11FF.22	22 mm	8596683000960	0,067 kg	202 CZK
Raktáron	OB11FF.28	28 mm	8596683000991	0,101 kg	266 CZK
Raktáron	OB11FF.35	35 mm	8596683001028	0,134 kg	375 CZK
Raktáron	OB11FF.42	42 mm	8596683001059	0,22 kg	504 CZK
Raktáron	OB11FF.54	54 mm	8596683001080	0,31 kg	718 CZK
Raktáron	OB11FF.76	76,1 mm	8596683001110	0,85 kg	2 102 CZK
Raktáron	OB11FF.88	88,9 mm	8596683001141	1,15 kg	3 033 CZK
Raktáron	OB11FF.108	108 mm	8596683001172	1,7 kg	4 320 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

OB11FFA teljes termékcsalád áttekintése OB11FF.1515 mm OB11FF.1818 mm OB11FF.2222 mm OB11FF.2828 mm OB11FF.3535 mm OB11FF.4242 mm OB11FF.5454 mm OB11FF.7676,1 mm OB11FF.8888,9 mm OB11FF.108108 mm

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Ív 45° (FxF) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (OB11FF) 10 méretet fed le: 15–108 mm, ami az ISO szerint DN12–DN100 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Ív 45° (FxF) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Ív 45° (FxF)?

Milyen anyagból készül a TAVINOX PRESS Ív 45° (FxF)?

A TAVINOX PRESS Ív 45° (FxF) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Ív 45° (FxF) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Ív 45° (FxF) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Ív 45° (FxF)?

A TAVINOX PRESS Ív 45° (FxF) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Ív 45° (FxF)?

A TAVINOX PRESS Ív 45° (FxF) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Ív 45° (FxF)?

10 méret érhető el: 15–108 mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
