TAVINOX® PRESS — 316L présidomok

TAVINOX PRESS Ív 45° (MxF)

OB11MF10 változat — 10 raktáron

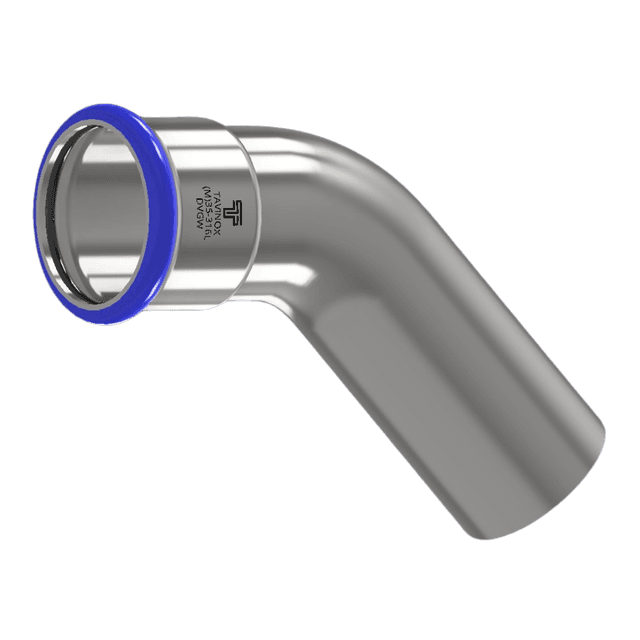

A TAVINOX PRESS ív 45° (MxF) rozsdamentes acél 45°-os ív egy présvéggel. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	L2 (mm)	L3 (mm)	EAN	Tasak (db)	Doboz (db)
OB11MF.15	15 mm	20	36	50	32	08596683001202	10	200
OB11MF.18	18 mm	20	36	52	32	08596683001233	10	160
OB11MF.22 *	22 mm	20.5	42	56	—	08596683001264	10	80
OB11MF.28 *	28 mm	22.5	48	56	—	08596683001295	5	50
OB11MF.35 *	35 mm	26	55	75	—	08596683001325	5	40
OB11MF.42 *	42 mm	30	65	77	—	08596683001356	1	20
OB11MF.54 *	54 mm	34.5	78	95	—	08596683001387	1	10
OB11MF.76 *	76,1 mm	51.5	113.5	135	—	08596683001417	1	4
OB11MF.88 *	88,9 mm	58	129	135	—	08596683001448	1	2
OB11MF.108 *	108 mm	72	156	162	—	08596683001479	1	1

* A VdS-szabvány szerint tűzivíz-hálózathoz tanúsított termékek.

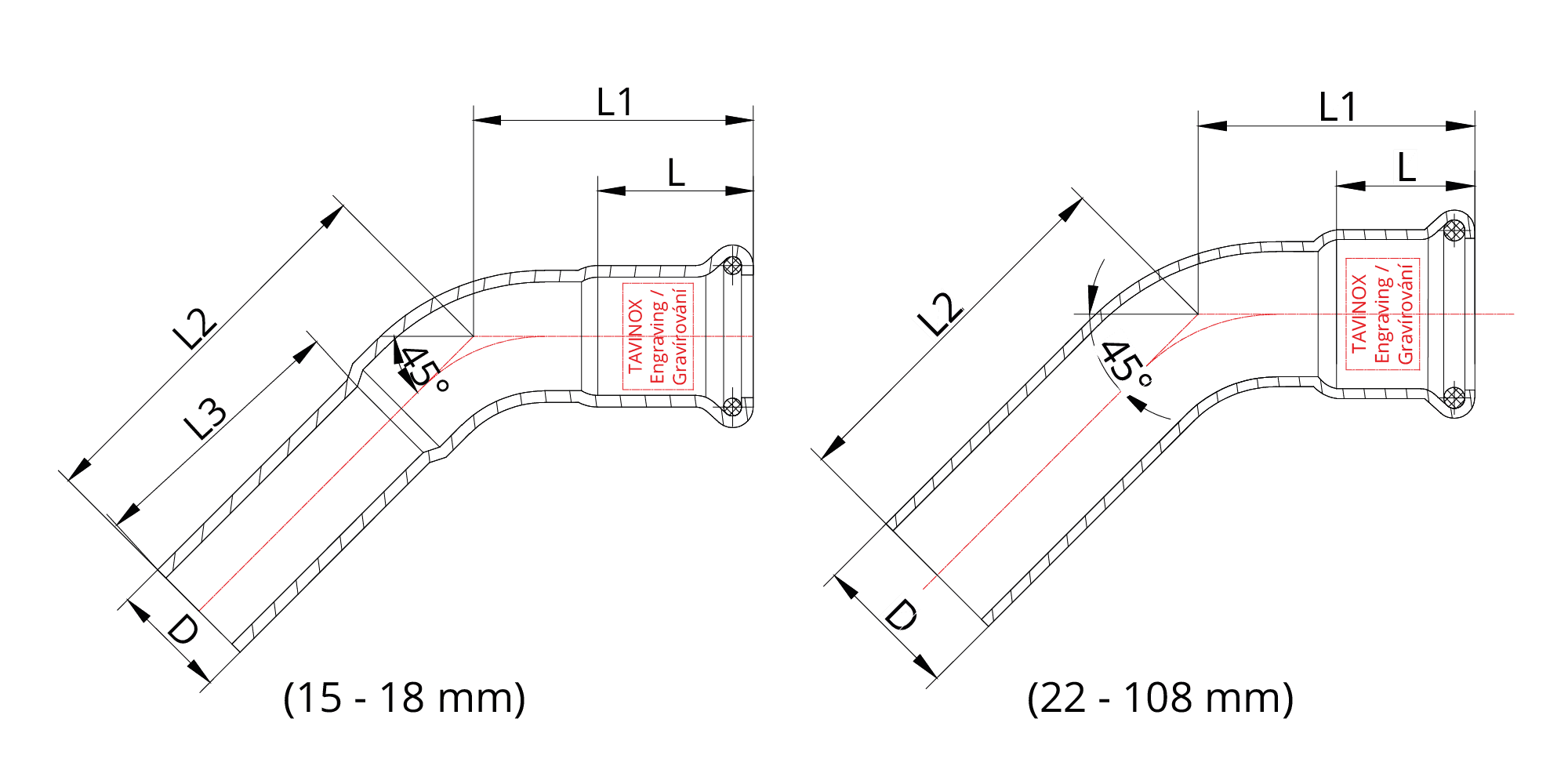

Műszaki rajz

Raktárkészlet és árlista

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	OB11MF.15	15 mm	08596683001202	0,041 kg	141 CZK
Raktáron	OB11MF.18	18 mm	08596683001233	0,059 kg	155 CZK
Raktáron	OB11MF.22	22 mm	08596683001264	0,072 kg	205 CZK
Raktáron	OB11MF.28	28 mm	08596683001295	0,109 kg	233 CZK
Raktáron	OB11MF.35	35 mm	08596683001325	0,142 kg	423 CZK
Raktáron	OB11MF.42	42 mm	08596683001356	0,22 kg	544 CZK
Raktáron	OB11MF.54	54 mm	08596683001387	0,329 kg	651 CZK
Raktáron	OB11MF.76	76,1 mm	08596683001417	0,9 kg	2 162 CZK
Raktáron	OB11MF.88	88,9 mm	08596683001448	1,2 kg	3 057 CZK
Raktáron	OB11MF.108	108 mm	08596683001479	1,6 kg	4 378 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

OB11MF.1515 mm OB11MF.1818 mm OB11MF.2222 mm OB11MF.2828 mm OB11MF.3535 mm OB11MF.4242 mm OB11MF.5454 mm OB11MF.7676,1 mm OB11MF.8888,9 mm OB11MF.108108 mm

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD-deklaráció

Environmental Product Declaration

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Minőség- és környezetirányítási rendszer

Műszaki adatok és tények

A TAVINOX PRESS Ív 45° (MxF) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (OB11MF) 10 méretet fed le: 15 mm–108 mm mm, ami az ISO szerint DN12–DN100 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Ív 45° (MxF) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés a kötés készítése közben sem elektromos, sem gázcsatlakozást nem igényel (akkumulátoros gép, 19–65 kN), így 100 kötésnél az energiamegtakarítás kb. 300 kWh egy 6 kW-os hegesztőgéphez képest. Ez kb. 150 kg CO₂-nak felel meg.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Ív 45° (MxF)?

Milyen anyagból készül a TAVINOX PRESS Ív 45° (MxF)?

A TAVINOX PRESS Ív 45° (MxF) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Ív 45° (MxF) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Ív 45° (MxF) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez HNBR tömítés (−20 °C és +150 °C között, napkollektoros rendszerek) vagy FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Ív 45° (MxF)?

A TAVINOX PRESS Ív 45° (MxF) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Ív 45° (MxF)?

A TAVINOX PRESS Ív 45° (MxF) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Ív 45° (MxF)?

10 méret érhető el: 15 mm–108 mm mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
