TAVINOX® PRESS — 316L présidomok

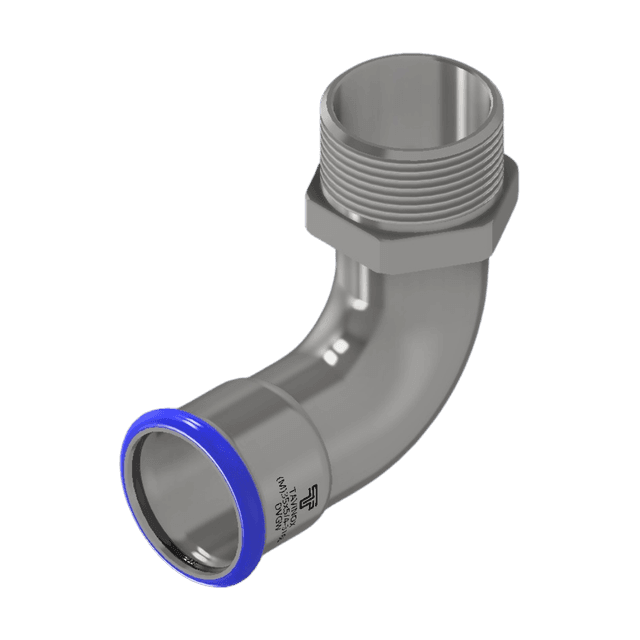

TAVINOX PRESS Menetes csatlakozó ív 90° (FxR)

OB12FR8 változat — 8 raktáron

A TAVINOX PRESS külső menetes csatlakozó ív 90° (FxR) 90°-os ív egy présvéggel. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

OB12FR TAVINOX PRESS Menetes csatlakozó ív 90° (FxR)

Termék

Műszaki adatok

Kód	Méret	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	EAN	Tasak (db)	Doboz (db)
OB12FR.1512	15 mm x 1/2"	20	45	30	46.5	8596683007822	10	100
OB12FR.1812	18 mm x 1/2"	20	50	30	51.5	8596683007853	10	100
OB12FR.1834	18 mm x 3/4"	20	50	32	53.5	8596683007884	10	70
OB12FR.2234 *	22 mm x 3/4"	20.5	57	32	58	8596683007914	10	60
OB12FR.281 *	28 mm x 1"	22.5	68	36	70.5	8596683007945	5	40
OB12FR.3554 *	35 mm x 5/4"	26	73.5	39	75	8596683007976	5	25
OB12FR.4264 *	42 mm x 6/4"	30	85.3	42	85.5	8596683008003	1	20
OB12FR.542 *	54 mm x 2"	34.5	105	46	103	8596683008034	1	10

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

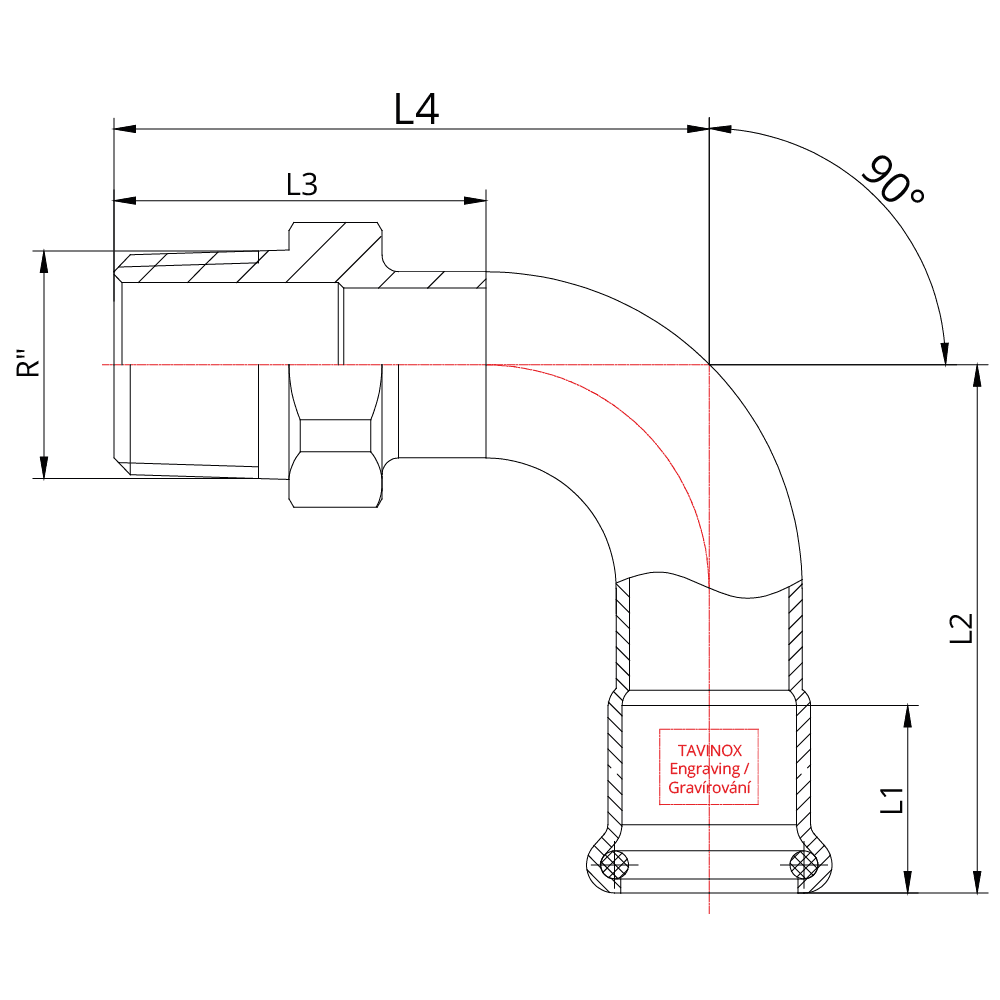

Műszaki rajz

Raktárkészlet és árlista

OB12FR.1512
15 mm x 1/2"
297 CZK
RaktáronEAN 8596683007822Tömeg 0,06 kg
OB12FR.1812
18 mm x 1/2"
311 CZK
RaktáronEAN 8596683007853Tömeg 0,1 kg
OB12FR.1834
18 mm x 3/4"
414 CZK
RaktáronEAN 8596683007884Tömeg 0,111 kg
OB12FR.2234
22 mm x 3/4"
480 CZK
RaktáronEAN 8596683007914Tömeg 0,128 kg
OB12FR.281
28 mm x 1"
689 CZK
RaktáronEAN 8596683007945Tömeg 0,141 kg
OB12FR.3554
35 mm x 5/4"
958 CZK
RaktáronEAN 8596683007976Tömeg 0,341 kg
OB12FR.4264
42 mm x 6/4"
1 490 CZK
RaktáronEAN 8596683008003Tömeg 0,486 kg
OB12FR.542
54 mm x 2"
1 477 CZK
RaktáronEAN 8596683008034Tömeg 0,542 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	OB12FR.1512	15 mm x 1/2"	8596683007822	0,06 kg	297 CZK
Raktáron	OB12FR.1812	18 mm x 1/2"	8596683007853	0,1 kg	311 CZK
Raktáron	OB12FR.1834	18 mm x 3/4"	8596683007884	0,111 kg	414 CZK
Raktáron	OB12FR.2234	22 mm x 3/4"	8596683007914	0,128 kg	480 CZK
Raktáron	OB12FR.281	28 mm x 1"	8596683007945	0,141 kg	689 CZK
Raktáron	OB12FR.3554	35 mm x 5/4"	8596683007976	0,341 kg	958 CZK
Raktáron	OB12FR.4264	42 mm x 6/4"	8596683008003	0,486 kg	1 490 CZK
Raktáron	OB12FR.542	54 mm x 2"	8596683008034	0,542 kg	1 477 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

OB12FRA teljes termékcsalád áttekintése OB12FR.151215 mm x 1/2"OB12FR.181218 mm x 1/2"OB12FR.183418 mm x 3/4"OB12FR.223422 mm x 3/4"OB12FR.28128 mm x 1"OB12FR.355435 mm x 5/4"OB12FR.426442 mm x 6/4"OB12FR.54254 mm x 2"

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Menetes csatlakozó ív 90° (FxR) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (OB12FR) 8 méretet fed le: 15 mm x 1/2"–54 mm x 2", ami az ISO szerint DN12–DN50 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Menetes csatlakozó ív 90° (FxR) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Menetes csatlakozó ív 90° (FxR)?

Milyen anyagból készül a TAVINOX PRESS Menetes csatlakozó ív 90° (FxR)?

A TAVINOX PRESS Menetes csatlakozó ív 90° (FxR) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Menetes csatlakozó ív 90° (FxR) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Menetes csatlakozó ív 90° (FxR) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Menetes csatlakozó ív 90° (FxR)?

A TAVINOX PRESS Menetes csatlakozó ív 90° (FxR) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Menetes csatlakozó ív 90° (FxR)?

A TAVINOX PRESS Menetes csatlakozó ív 90° (FxR) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Menetes csatlakozó ív 90° (FxR)?

8 méret érhető el: 15 mm x 1/2"–54 mm x 2". Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
