TAVINOX® PRESS — 316L présidomok

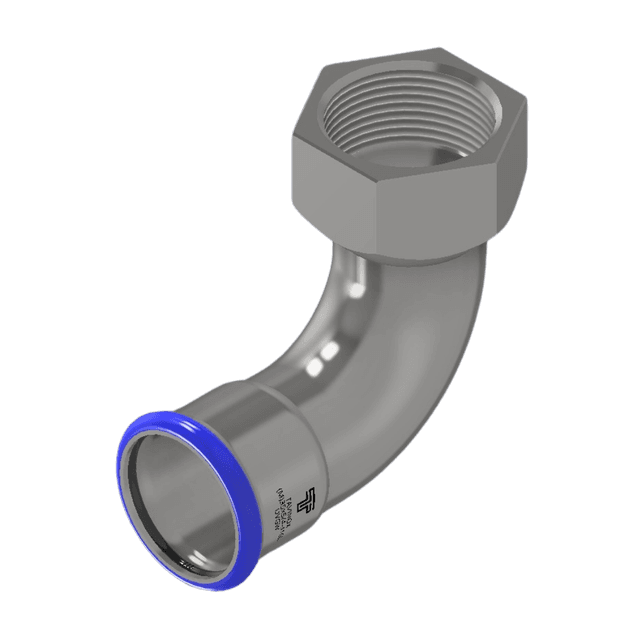

TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp)

OB12FRP8 változat — 8 raktáron

A TAVINOX PRESS belső menetes csatlakozó ív 90° (FxRp) 90°-os ív egy présvéggel. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

OB12FRP TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp)

Termék

Műszaki adatok

Kód	Méret	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	EAN	Tasak (db)	Doboz (db)
OB12FRP.1512	15 mm x 1/2"	20	45	29	45.5	8596683007587	10	100
OB12FRP.1812	18 mm x 1/2"	20	50	29	50.5	8596683007617	10	80
OB12FRP.1834	18 mm x 3/4"	20	50	30	51.5	8596683007648	10	70
OB12FRP.2234 *	22 mm x 3/4"	20.5	57	30	56	8596683007679	10	60
OB12FRP.281 *	28 mm x 1"	22.5	68	33.5	68	8596683007709	5	40
OB12FRP.3554 *	35 mm x 5/4"	26	73.5	36	72	8596683007730	5	25
OB12FRP.4264 *	42 mm x 6/4"	30	85.3	38	81.5	8596683007761	1	20
OB12FRP.542 *	54 mm x 2"	34.5	105	44	101	8596683007792	1	10

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

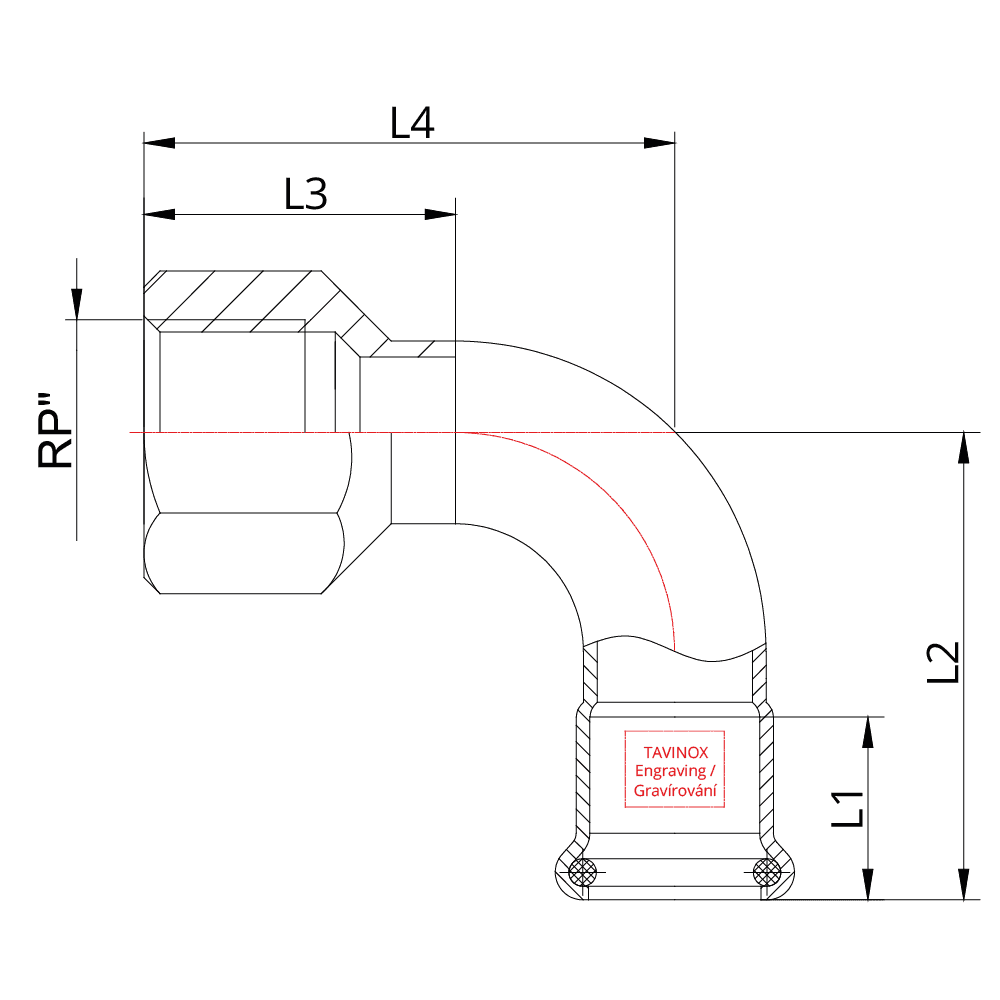

Műszaki rajz

Raktárkészlet és árlista

OB12FRP.1512
15 mm x 1/2"
297 CZK
RaktáronEAN 8596683007587Tömeg 0,065 kg
OB12FRP.1812
18 mm x 1/2"
311 CZK
RaktáronEAN 8596683007617Tömeg 0,08 kg
OB12FRP.1834
18 mm x 3/4"
414 CZK
RaktáronEAN 8596683007648Tömeg 0,089 kg
OB12FRP.2234
22 mm x 3/4"
480 CZK
RaktáronEAN 8596683007679Tömeg 0,102 kg
OB12FRP.281
28 mm x 1"
861 CZK
RaktáronEAN 8596683007709Tömeg 0,196 kg
OB12FRP.3554
35 mm x 5/4"
1 275 CZK
RaktáronEAN 8596683007730Tömeg 0,287 kg
OB12FRP.4264
42 mm x 6/4"
1 671 CZK
RaktáronEAN 8596683007761Tömeg 0,377 kg
OB12FRP.542
54 mm x 2"
2 033 CZK
RaktáronEAN 8596683007792Tömeg 0,457 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	OB12FRP.1512	15 mm x 1/2"	8596683007587	0,065 kg	297 CZK
Raktáron	OB12FRP.1812	18 mm x 1/2"	8596683007617	0,08 kg	311 CZK
Raktáron	OB12FRP.1834	18 mm x 3/4"	8596683007648	0,089 kg	414 CZK
Raktáron	OB12FRP.2234	22 mm x 3/4"	8596683007679	0,102 kg	480 CZK
Raktáron	OB12FRP.281	28 mm x 1"	8596683007709	0,196 kg	861 CZK
Raktáron	OB12FRP.3554	35 mm x 5/4"	8596683007730	0,287 kg	1 275 CZK
Raktáron	OB12FRP.4264	42 mm x 6/4"	8596683007761	0,377 kg	1 671 CZK
Raktáron	OB12FRP.542	54 mm x 2"	8596683007792	0,457 kg	2 033 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

OB12FRPA teljes termékcsalád áttekintése OB12FRP.151215 mm x 1/2"OB12FRP.181218 mm x 1/2"OB12FRP.183418 mm x 3/4"OB12FRP.223422 mm x 3/4"OB12FRP.28128 mm x 1"OB12FRP.355435 mm x 5/4"OB12FRP.426442 mm x 6/4"OB12FRP.54254 mm x 2"

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (OB12FRP) 8 méretet fed le: 15 mm x 1/2"–54 mm x 2", ami az ISO szerint DN12–DN50 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp)?

Milyen anyagból készül a TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp)?

A TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp)?

A TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp)?

A TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Menetes csatlakozó ív 90° (FxRp)?

8 méret érhető el: 15 mm x 1/2"–54 mm x 2". Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
