TAVINOX® PRESS — 316L présidomok

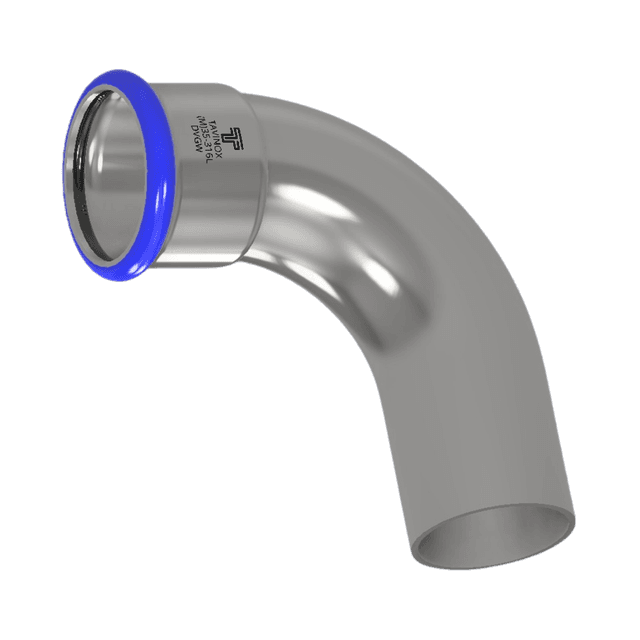

TAVINOX PRESS Ív 90° (MxF)

OB12MF10 változat — 10 raktáron

A TAVINOX PRESS ív 90° (MxF) rozsdamentes acél 90°-os ív egy présvéggel. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	L2 (mm)	L3 (mm)	EAN	Tasak (db)	Doboz (db)
OB12MF.15	15 mm	20	45	60	32	08596683000601	10	200
OB12MF.18	18 mm	20	50	65	32	08596683000632	10	150
OB12MF.22 *	22 mm	20.5	57	75	—	08596683000663	10	70
OB12MF.28 *	28 mm	22.5	68	78	—	08596683000694	5	60
OB12MF.35 *	35 mm	26	73.5	92	—	08596683000724	5	30
OB12MF.42 *	42 mm	30	85.3	93	—	08596683000755	1	20
OB12MF.54 *	54 mm	34.5	105	115	—	08596683000786	1	8
OB12MF.76 *	76,1 mm	51.5	177	178	—	08596683000816	1	4
OB12MF.88 *	88,9 mm	58	205	215	—	08596683000847	1	1
OB12MF.108 *	108 mm	72	247	255	—	08596683000878	1	1

* A VdS-szabvány szerint tűzivíz-hálózathoz tanúsított termékek.

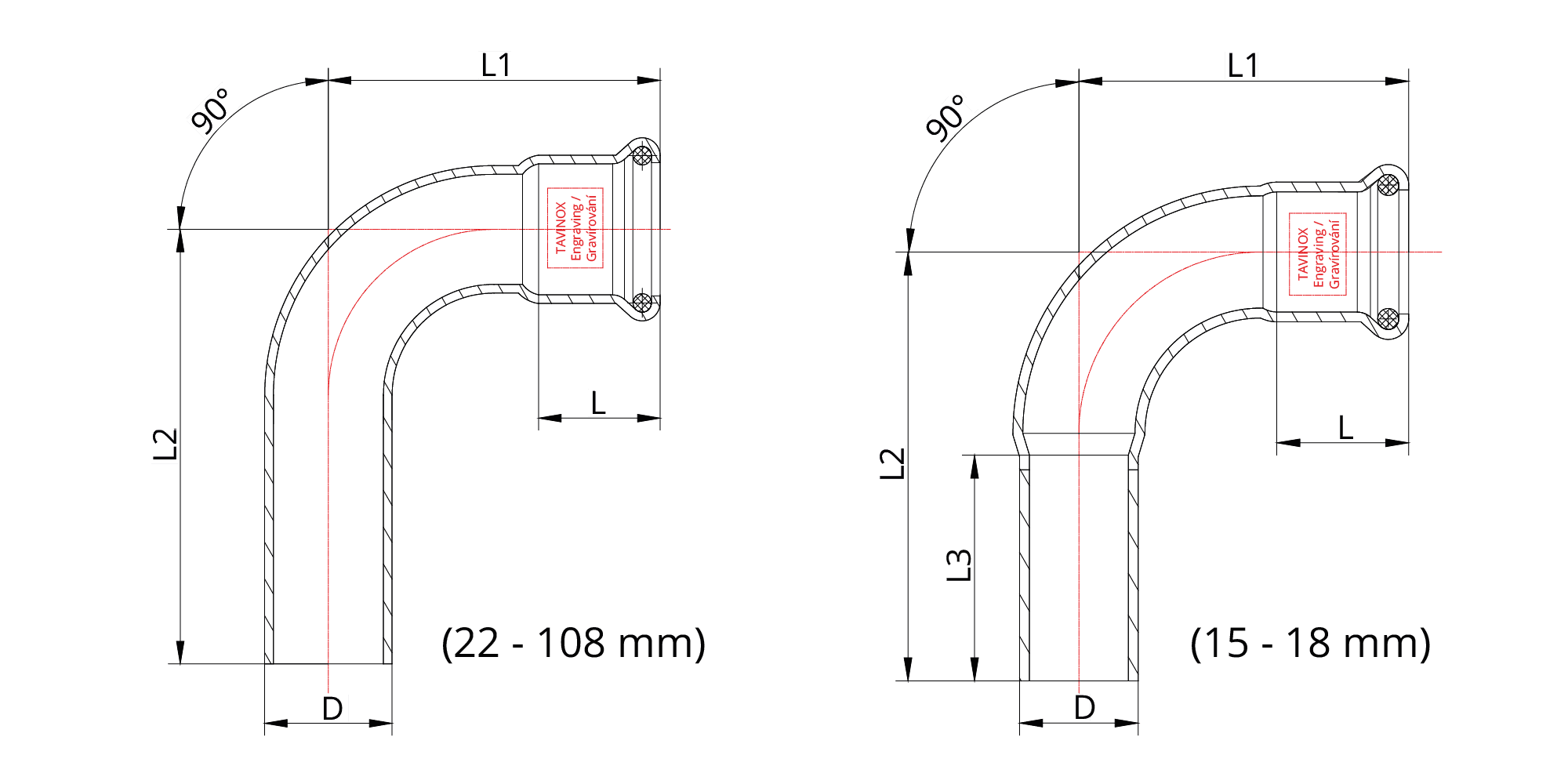

Műszaki rajz

Raktárkészlet és árlista

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	OB12MF.15	15 mm	08596683000601	0,058 kg	141 CZK
Raktáron	OB12MF.18	18 mm	08596683000632	0,071 kg	170 CZK
Raktáron	OB12MF.22	22 mm	08596683000663	0,088 kg	201 CZK
Raktáron	OB12MF.28	28 mm	08596683000694	0,129 kg	265 CZK
Raktáron	OB12MF.35	35 mm	08596683000724	0,174 kg	417 CZK
Raktáron	OB12MF.42	42 mm	08596683000755	0,241 kg	692 CZK
Raktáron	OB12MF.54	54 mm	08596683000786	0,381 kg	990 CZK
Raktáron	OB12MF.76	76,1 mm	08596683000816	1,15 kg	2 946 CZK
Raktáron	OB12MF.88	88,9 mm	08596683000847	1,5 kg	4 308 CZK
Raktáron	OB12MF.108	108 mm	08596683000878	2,42 kg	6 101 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

OB12MF.1515 mm OB12MF.1818 mm OB12MF.2222 mm OB12MF.2828 mm OB12MF.3535 mm OB12MF.4242 mm OB12MF.5454 mm OB12MF.7676,1 mm OB12MF.8888,9 mm OB12MF.108108 mm

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD-deklaráció

Environmental Product Declaration

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Minőség- és környezetirányítási rendszer

Műszaki adatok és tények

A TAVINOX PRESS Ív 90° (MxF) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (OB12MF) 10 méretet fed le: 15 mm–108 mm mm, ami az ISO szerint DN12–DN100 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Ív 90° (MxF) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés a kötés készítése közben sem elektromos, sem gázcsatlakozást nem igényel (akkumulátoros gép, 19–65 kN), így 100 kötésnél az energiamegtakarítás kb. 300 kWh egy 6 kW-os hegesztőgéphez képest. Ez kb. 150 kg CO₂-nak felel meg.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Ív 90° (MxF)?

Milyen anyagból készül a TAVINOX PRESS Ív 90° (MxF)?

A TAVINOX PRESS Ív 90° (MxF) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Ív 90° (MxF) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Ív 90° (MxF) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez HNBR tömítés (−20 °C és +150 °C között, napkollektoros rendszerek) vagy FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Ív 90° (MxF)?

A TAVINOX PRESS Ív 90° (MxF) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Ív 90° (MxF)?

A TAVINOX PRESS Ív 90° (MxF) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Ív 90° (MxF)?

10 méret érhető el: 15 mm–108 mm mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
