TAVINOX® PRESS — 316L présidomok

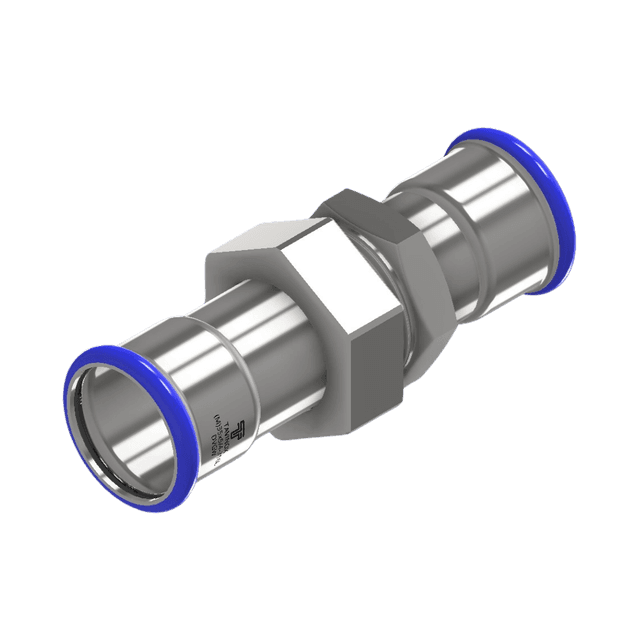

TAVINOX PRESS Hollandis karmantyú (FxF)
A TAVINOX PRESS hollandis karmantyú (FxF) egyenes, oldható karmantyú két présvéggel. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.
- Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
- A préseletlen kötés felismerése a Leak Detect-rendszerrel.
- Az idomon lévő QR-kód minden műszaki információt tartalmaz.
Termék
Műszaki adatok
| Kód | Méret | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | EAN | Tasak (db) | Doboz (db) |
|---|---|---|---|---|---|---|---|---|
| PR10FF.15 | 15 mm | 58 | 20 | 29.5 | 59.5 | 8596683009956 | 5 | 80 |
| PR10FF.18 | 18 mm | 61 | 20 | 31.5 | 61.5 | 8596683009987 | 5 | 60 |
| PR10FF.22 | 22 mm | 60 | 20.5 | 31.5 | 63.5 | 8596683010013 | 5 | 50 |
| PR10FF.28 | 28 mm | 66 | 22.5 | 35 | 71 | 8596683010044 | 1 | 40 |
| PR10FF.35 | 35 mm | 72.5 | 26 | 37.5 | 76.5 | 8596683010075 | 1 | 15 |
| PR10FF.42 | 42 mm | 83 | 30 | 39 | 81 | 8596683010105 | 1 | 10 |
| PR10FF.54 | 54 mm | 96 | 34.5 | 47.5 | 93.5 | 8596683010136 | 1 | 5 |

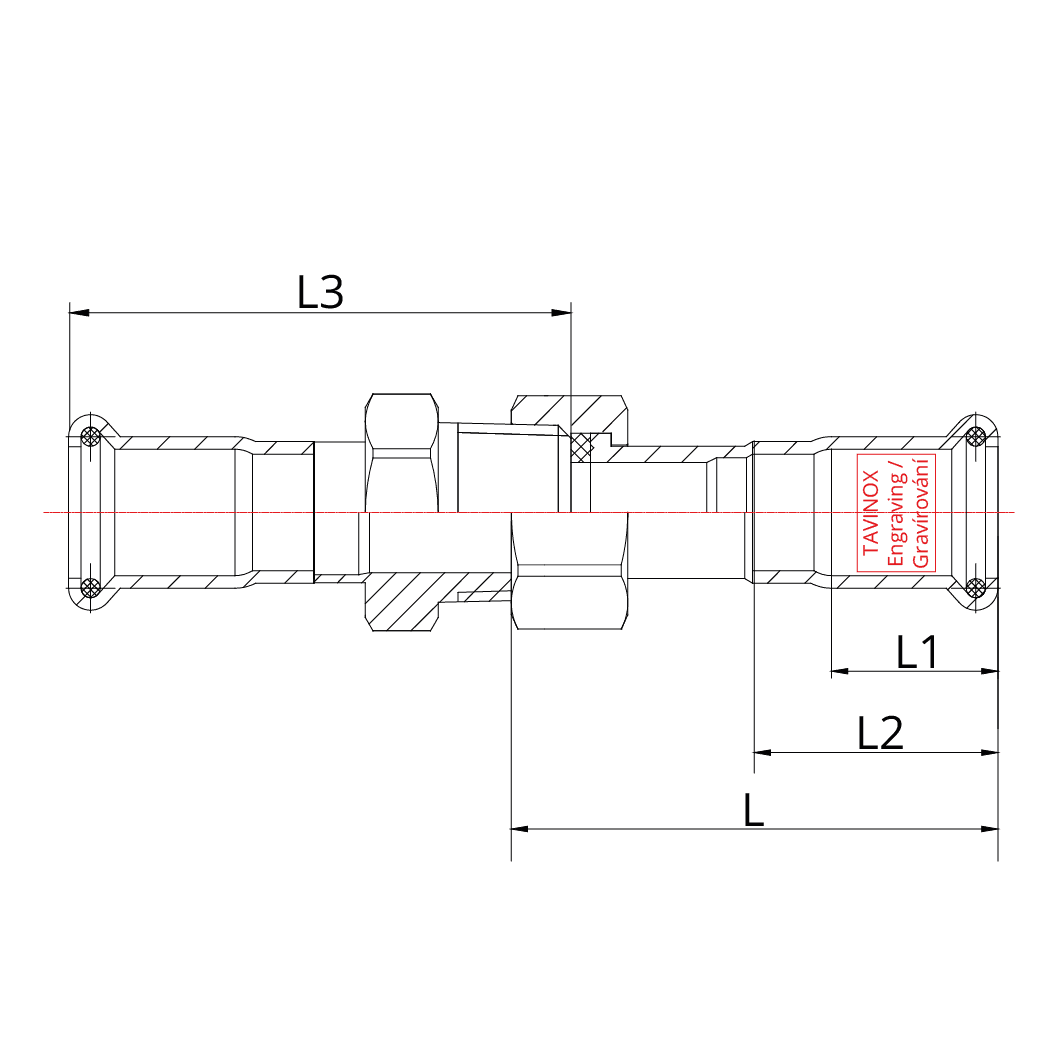

Műszaki rajz
A TAVINOX PRESS présidomok (AISI 316L, 15–108 mm) környezeti hatását életciklus-elemzéssel (LCA) számították ki: a 3015-EPD-030070031 számú, ISO 14025 és EN 15804 szerinti EPD-t független félként a TZÚS Praha ellenőrizte, és 2031. 06. 17. napjáig érvényes. A préselés nyílt láng és hegesztőgáz nélkül történik.
7,43
kg CO₂-egyenérték
1 kg idomra, A1–A3 modulok
80%
újrahasznosított anyag az idomokban
85%
az idomok acéljának újrahasznosítása az életciklus végén (az EPD modellfeltevése)
Forrás: 3015-EPD-030070031 számú EPD
- Az A1–A3 modulok az EN 15804 szerinti gyártási szakaszt jelentik: nyersanyag-ellátás, szállítás és gyártás.
- A számok nem más termékek EPD-jével való közvetlen összehasonlításra szolgálnak — csak az EN 15804 azonos szabályai szerint készült deklarációk hasonlíthatók össze.
- Az EPD szerint az elektromos szerszámmal végzett préselés elhanyagolható mennyiségű energiát fogyaszt, ezért a számításban nem szerepel.
- A rozsdamentes acél teljes egészében újrahasznosítható anyag.
- Az EPD alátámasztó dokumentumként szolgál a LEED, a BREEAM és az SBToolCZ épületminősítéshez; hogy beszámít-e és hogyan, azt a rendszer adott változata és a projekt határozza meg.
Az ellenőrzött EPD nyilvánosan elérhető
A környezeti terméknyilatkozatot (EPD) független fél ellenőrizte; a dokumentum bárki számára megtekinthető Csehország EPD-adatbázisában, a cseh Környezetvédelmi Minisztérium portálján.
Az EPD összes száma és értelmezésük
A teljes tanúsítási dokumentáció (tanúsítványok, megfelelőségi nyilatkozatok és további iratok) elérhető a weboldalra való bejelentkezés után.
Raktárkészlet és árlista
PR10FF.15
15 mm
612 CZK
RendelésreEAN 8596683009956Tömeg 0,102 kgPR10FF.18
18 mm
632 CZK
RendelésreEAN 8596683009987Tömeg 0,137 kgPR10FF.22
22 mm
706 CZK
RendelésreEAN 8596683010013Tömeg 0,17 kgPR10FF.28
28 mm
843 CZK
RendelésreEAN 8596683010044Tömeg 0,265 kgPR10FF.35
35 mm
1 394 CZK
RendelésreEAN 8596683010075Tömeg 0,387 kgPR10FF.42
42 mm
1 942 CZK
RendelésreEAN 8596683010105Tömeg 0,515 kgPR10FF.54
54 mm
2 818 CZK
RaktáronEAN 8596683010136Tömeg 0,846 kg
Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.
Letölthető műszaki adatlapok
Tanúsítványok és igazolások
DVGW-tanúsítvány
Német gáz- és vízipari szakmai szövetség
ITC-tanúsítvány
Vizsgáló és Tanúsító Intézet, Zlín
EPD
Környezeti terméknyilatkozat (PRESS idomok és csövek)
Megfelelőségi nyilatkozat – ivóvíz
Declaration of Conformity
ISO 9001 / ISO 14001
Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere
Műszaki adatok és tények
A TAVINOX PRESS Hollandis karmantyú (FxF) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (PR10FF) 7 méretet fed le: 15–54 mm, ami az ISO szerint DN12–DN50 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW. A TAVINOX PRESS Hollandis karmantyú (FxF) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.
Gyakran ismételt kérdések
Mi az a TAVINOX PRESS Hollandis karmantyú (FxF)?
A TAVINOX PRESS hollandis karmantyú (FxF) egyenes, oldható karmantyú két présvéggel. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.
Milyen anyagból készül a TAVINOX PRESS Hollandis karmantyú (FxF)?
A TAVINOX PRESS Hollandis karmantyú (FxF) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.
Mekkora a TAVINOX PRESS Hollandis karmantyú (FxF) maximális nyomása és hőmérséklete?
A TAVINOX PRESS Hollandis karmantyú (FxF) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.
Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Hollandis karmantyú (FxF)?
A TAVINOX PRESS Hollandis karmantyú (FxF) a következő tanúsítványokkal rendelkezik: DVGW. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.
Milyen préskontúrt használ a TAVINOX PRESS Hollandis karmantyú (FxF)?
A TAVINOX PRESS Hollandis karmantyú (FxF) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.
Milyen méretekben kapható a TAVINOX PRESS Hollandis karmantyú (FxF)?
7 méret érhető el: 15–54 mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
