TAVINOX® PRESS — 316L présidomok

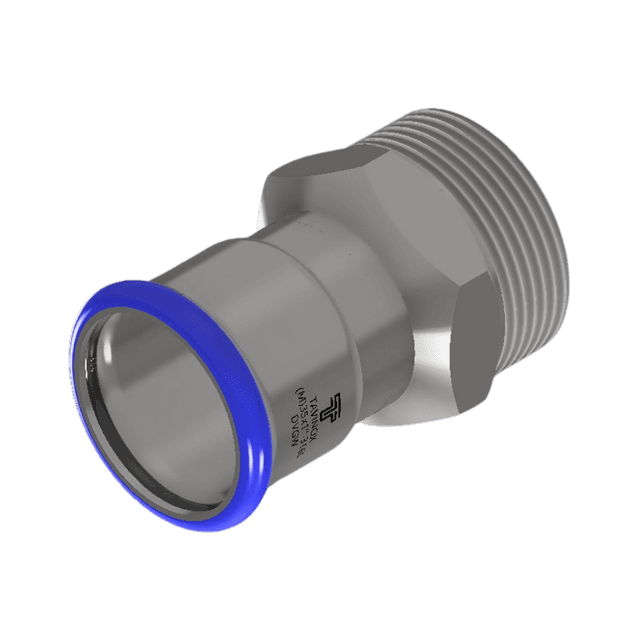

TAVINOX PRESS Külső menetes átmeneti idom (FxR)

PR10FR22 változat — 21 raktáron

A TAVINOX PRESS külső menetes átmeneti idom (FxR) rozsdamentes acél átmeneti idom egy présvéggel. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

PR10FR TAVINOX PRESS Külső menetes átmeneti idom (FxR)

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	L2 (mm)	EAN	Tasak (db)	Doboz (db)
PR10FR.1512	15 mm x 1/2"	59.5	20	29.5	8596683005255	10	180
PR10FR.1534	15 mm x 3/4"	62.5	20	30.5	8596683005286	10	130
PR10FR.1538	15 mm x 3/8"	53.5	20	29.5	8596683005316	10	180
PR10FR.1812	18 mm x 1/2"	61.5	20	31.5	8596683005347	10	150
PR10FR.1834	18 mm x 3/4"	63.5	20	31.5	8596683005378	10	130
PR10FR.2212 *	22 mm x 1/2"	61.5	20.5	31.5	8596683005408	10	130
PR10FR.2234 *	22 mm x 3/4"	63.5	20.5	31.5	8596683005439	10	120
PR10FR.221 *	22 mm x 1"	69.5	20.5	33.5	8596683005460	10	90
PR10FR.2812 *	28 mm x 1/2"	70	22.5	40	8596683005491	5	100
PR10FR.2834 *	28 mm x 3/4"	61.5	22.5	29.5	8596683005521	5	100
PR10FR.281 *	28 mm x 1"	71	22.5	35	8596683005552	5	70
PR10FR.2854 *	28 mm x 5/4"	78	22.5	39	8596683005583	5	70
PR10FR.351 *	35 mm x 1"	73.5	26	37.5	8596683005613	5	40
PR10FR.3554 *	35 mm x 5/4"	76.5	26	37.5	8596683005644	5	40
PR10FR.3564 *	35 mm x 6/4"	80	26	38	8596683005675	1	30
PR10FR.4254 *	42 mm x 5/4"	78	30	39	8596683005705	1	30
PR10FR.4264 *	42 mm x 6/4"	81	30	39	8596683005736	1	30
PR10FR.5464 *	54 mm x 6/4"	89.5	34.5	47.5	8596683005767	1	20
PR10FR.542 *	54 mm x 2"	93.5	34.5	47.5	8596683005798	1	20
PR10FR.76212 *	76,1 mm x 2 1/2"	127.5	51.5	67.5	8596683005828	1	8
PR10FR.883 *	88,9 mm x 3"	144.5	58	78	8596683005859	1	4
PR10FR.1084 *	108 mm x 4"	170	72	94	8596683005880	1	2

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

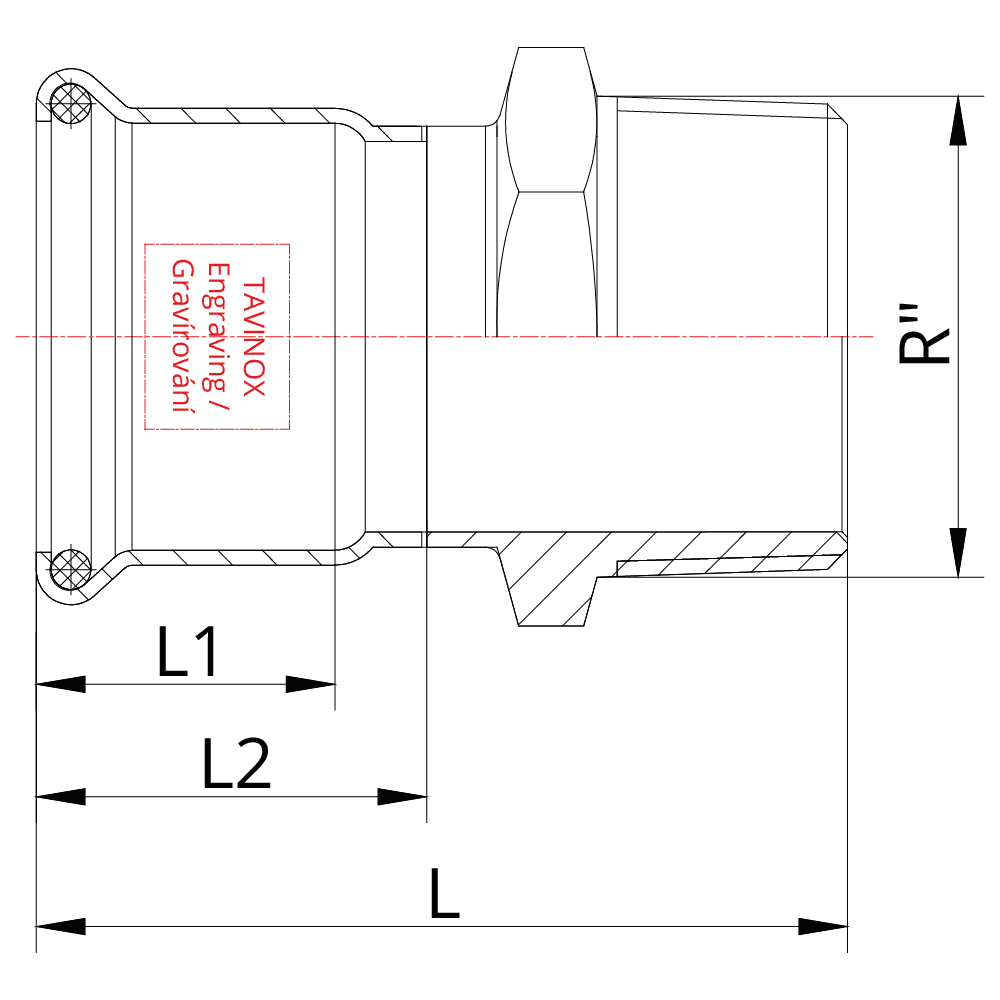

Műszaki rajz

Raktárkészlet és árlista

PR10FR.1512
15 mm x 1/2"
201 CZK
RaktáronEAN 8596683005255Tömeg 0,064 kg
PR10FR.1534
15 mm x 3/4"
258 CZK
RaktáronEAN 8596683005286Tömeg 0,081 kg
PR10FR.1538
15 mm x 3/8"
230 CZK
RaktáronEAN 8596683005316Tömeg 0,04 kg
PR10FR.1812
18 mm x 1/2"
236 CZK
RaktáronEAN 8596683005347Tömeg 0,069 kg
PR10FR.1834
18 mm x 3/4"
255 CZK
RaktáronEAN 8596683005378Tömeg 0,08 kg
PR10FR.2212
22 mm x 1/2"
229 CZK
RaktáronEAN 8596683005408Tömeg 0,076 kg
PR10FR.2234
22 mm x 3/4"
283 CZK
RendelésreEAN 8596683005439Tömeg 0,086 kg
PR10FR.221
22 mm x 1"
303 CZK
RaktáronEAN 8596683005460Tömeg 0,13 kg
PR10FR.2812
28 mm x 1/2"
304 CZK
RaktáronEAN 8596683005491Tömeg 0,099 kg
PR10FR.2834
28 mm x 3/4"
312 CZK
RaktáronEAN 8596683005521Tömeg 0,115 kg
PR10FR.281
28 mm x 1"
346 CZK
RaktáronEAN 8596683005552Tömeg 0,138 kg
PR10FR.2854
28 mm x 5/4"
576 CZK
RaktáronEAN 8596683005583Tömeg 0,17 kg
PR10FR.351
35 mm x 1"
622 CZK
RaktáronEAN 8596683005613Tömeg 0,135 kg
PR10FR.3554
35 mm x 5/4"
558 CZK
RaktáronEAN 8596683005644Tömeg 0,18 kg
PR10FR.3564
35 mm x 6/4"
914 CZK
RaktáronEAN 8596683005675Tömeg 0,242 kg
PR10FR.4254
42 mm x 5/4"
660 CZK
RaktáronEAN 8596683005705Tömeg 0,224 kg
PR10FR.4264
42 mm x 6/4"
612 CZK
RaktáronEAN 8596683005736Tömeg 0,23 kg
PR10FR.5464
54 mm x 6/4"
1 094 CZK
RaktáronEAN 8596683005767Tömeg 0,309 kg
PR10FR.542
54 mm x 2"
932 CZK
RaktáronEAN 8596683005798Tömeg 0,371 kg
PR10FR.76212
76,1 mm x 2 1/2"
3 585 CZK
RaktáronEAN 8596683005828Tömeg 0,94 kg
PR10FR.883
88,9 mm x 3"
4 810 CZK
RaktáronEAN 8596683005859Tömeg 1,139 kg
PR10FR.1084
108 mm x 4"
7 067 CZK
RaktáronEAN 8596683005880Tömeg 2,28 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	PR10FR.1512	15 mm x 1/2"	8596683005255	0,064 kg	201 CZK
Raktáron	PR10FR.1534	15 mm x 3/4"	8596683005286	0,081 kg	258 CZK
Raktáron	PR10FR.1538	15 mm x 3/8"	8596683005316	0,04 kg	230 CZK
Raktáron	PR10FR.1812	18 mm x 1/2"	8596683005347	0,069 kg	236 CZK
Raktáron	PR10FR.1834	18 mm x 3/4"	8596683005378	0,08 kg	255 CZK
Raktáron	PR10FR.2212	22 mm x 1/2"	8596683005408	0,076 kg	229 CZK
Rendelésre	PR10FR.2234	22 mm x 3/4"	8596683005439	0,086 kg	283 CZK
Raktáron	PR10FR.221	22 mm x 1"	8596683005460	0,13 kg	303 CZK
Raktáron	PR10FR.2812	28 mm x 1/2"	8596683005491	0,099 kg	304 CZK
Raktáron	PR10FR.2834	28 mm x 3/4"	8596683005521	0,115 kg	312 CZK
Raktáron	PR10FR.281	28 mm x 1"	8596683005552	0,138 kg	346 CZK
Raktáron	PR10FR.2854	28 mm x 5/4"	8596683005583	0,17 kg	576 CZK
Raktáron	PR10FR.351	35 mm x 1"	8596683005613	0,135 kg	622 CZK
Raktáron	PR10FR.3554	35 mm x 5/4"	8596683005644	0,18 kg	558 CZK
Raktáron	PR10FR.3564	35 mm x 6/4"	8596683005675	0,242 kg	914 CZK
Raktáron	PR10FR.4254	42 mm x 5/4"	8596683005705	0,224 kg	660 CZK
Raktáron	PR10FR.4264	42 mm x 6/4"	8596683005736	0,23 kg	612 CZK
Raktáron	PR10FR.5464	54 mm x 6/4"	8596683005767	0,309 kg	1 094 CZK
Raktáron	PR10FR.542	54 mm x 2"	8596683005798	0,371 kg	932 CZK
Raktáron	PR10FR.76212	76,1 mm x 2 1/2"	8596683005828	0,94 kg	3 585 CZK
Raktáron	PR10FR.883	88,9 mm x 3"	8596683005859	1,139 kg	4 810 CZK
Raktáron	PR10FR.1084	108 mm x 4"	8596683005880	2,28 kg	7 067 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Külső menetes átmeneti idom (FxR) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (PR10FR) 22 méretet fed le: 15 mm x 1/2"–108 mm x 4", ami az ISO szerint DN12–DN100 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Külső menetes átmeneti idom (FxR) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Külső menetes átmeneti idom (FxR)?

Milyen anyagból készül a TAVINOX PRESS Külső menetes átmeneti idom (FxR)?

A TAVINOX PRESS Külső menetes átmeneti idom (FxR) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Külső menetes átmeneti idom (FxR) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Külső menetes átmeneti idom (FxR) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Külső menetes átmeneti idom (FxR)?

A TAVINOX PRESS Külső menetes átmeneti idom (FxR) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Külső menetes átmeneti idom (FxR)?

A TAVINOX PRESS Külső menetes átmeneti idom (FxR) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Külső menetes átmeneti idom (FxR)?

22 méret érhető el: 15 mm x 1/2"–108 mm x 4". Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.

Vásárlás online partnereinknél

A TAVINOX rendszert kizárólag nagykereskedő és értékesítő partnereinken keresztül forgalmazzuk. Itt találja webáruházaikat — közvetlenül náluk rendelhet. (TAVINOX PRESS présidomok)

CsehországTZB-ARSECOA webáruházban ARSECO INOX PRESS néven szerepel — ez csupán a partner saját megnevezése; a mi termékeinket forgalmazza, TAVINOX márkával és TAVINOX minőségben, amelyért felelősséget vállalunk.Tovább a webáruházba Csehországobchod-vtp.cz (AQUA 4U profistore)Tovább a webáruházba CsehországNerezové MateriályKínálat és kapcsolat SzlovákiaMETA-GASTovább a webáruházba

E partnerek mindegyikénél az eredeti TAVINOX rendszert vásárolja meg, minden tanúsítvánnyal és gyártói garanciával. Minden értékesítési pont és térkép →

Műszaki kérdése van?

A TAVINOX PRESS présidomokkal, csövekkel vagy a rendszer tervezésével kapcsolatos kérdéseire a TAVINOX technikusa személyesen válaszol.

Kérdezze technikusunkat
