TAVINOX® PRESS — 316L présidomok

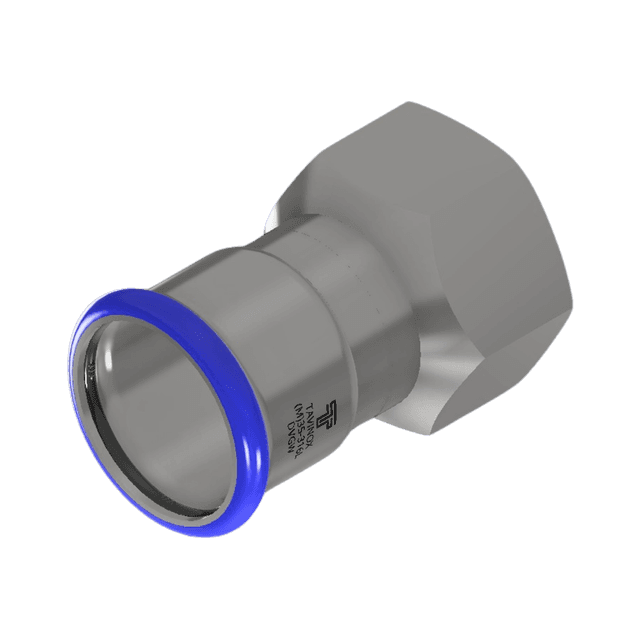

TAVINOX PRESS Belső menetes átmeneti idom (FxRp)

PR10FRP21 változat — 21 raktáron

A TAVINOX PRESS belső menetes átmeneti idom (FxRp) rozsdamentes acél átmeneti idom egy présvéggel. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

PR10FRP TAVINOX PRESS Belső menetes átmeneti idom (FxRp)

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	L2 (mm)	EAN	Tasak (db)	Doboz (db)
PR10FRP.1538	15 mm x 3/8"	54	20	29.5	8596683004623	10	180
PR10FRP.1512	15 mm x 1/2"	58.5	20	29.5	8596683004654	10	180
PR10FRP.1534	15 mm x 3/4"	60.5	20	30.5	8596683004685	10	120
PR10FRP.1812	18 mm x 1/2"	60.5	20	31.5	8596683004715	10	150
PR10FRP.1834	18 mm x 3/4"	61.5	20	31.5	8596683004746	10	120
PR10FRP.2212 *	22 mm x 1/2"	60.5	20.5	31.5	8596683004777	10	130
PR10FRP.2234 *	22 mm x 3/4"	61.5	20.5	31.5	8596683004807	10	120
PR10FRP.221 *	22 mm x 1"	65	20.5	31.5	8596683004838	10	90
PR10FRP.2834 *	28 mm x 3/4"	65	22.5	35	8596683004869	5	100
PR10FRP.281 *	28 mm x 1"	68.5	22.5	35	8596683004890	5	70
PR10FRP.2854 *	28 mm x 5/4"	71	22.5	35	8596683004920	5	60
PR10FRP.351 *	35 mm x 1"	71	26	37.5	8596683004951	5	50
PR10FRP.3554 *	35 mm x 5/4"	73.5	26	37.5	8596683004982	5	40
PR10FRP.3564 *	35 mm x 6/4"	76	26	38	8596683005019	1	30
PR10FRP.4254 *	42 mm x 5/4"	75	30	39	8596683005040	1	30
PR10FRP.4264 *	42 mm x 6/4"	77	30	39	8596683005071	1	30
PR10FRP.5464 *	54 mm x 6/4"	86.5	34.5	47.5	8596683005101	1	20
PR10FRP.542 *	54 mm x 2"	91.5	34.5	47.5	8596683005132	1	20
PR10FRP.76212 *	76,1 mm x 2 1/2"	104.5	51.5	67.5	8596683005163	1	12
PR10FRP.883 *	88,9 mm x 3"	133	58	78	8596683005194	1	6
PR10FRP.1084 *	108 mm x 4"	152	72	94	8596683005224	1	3

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

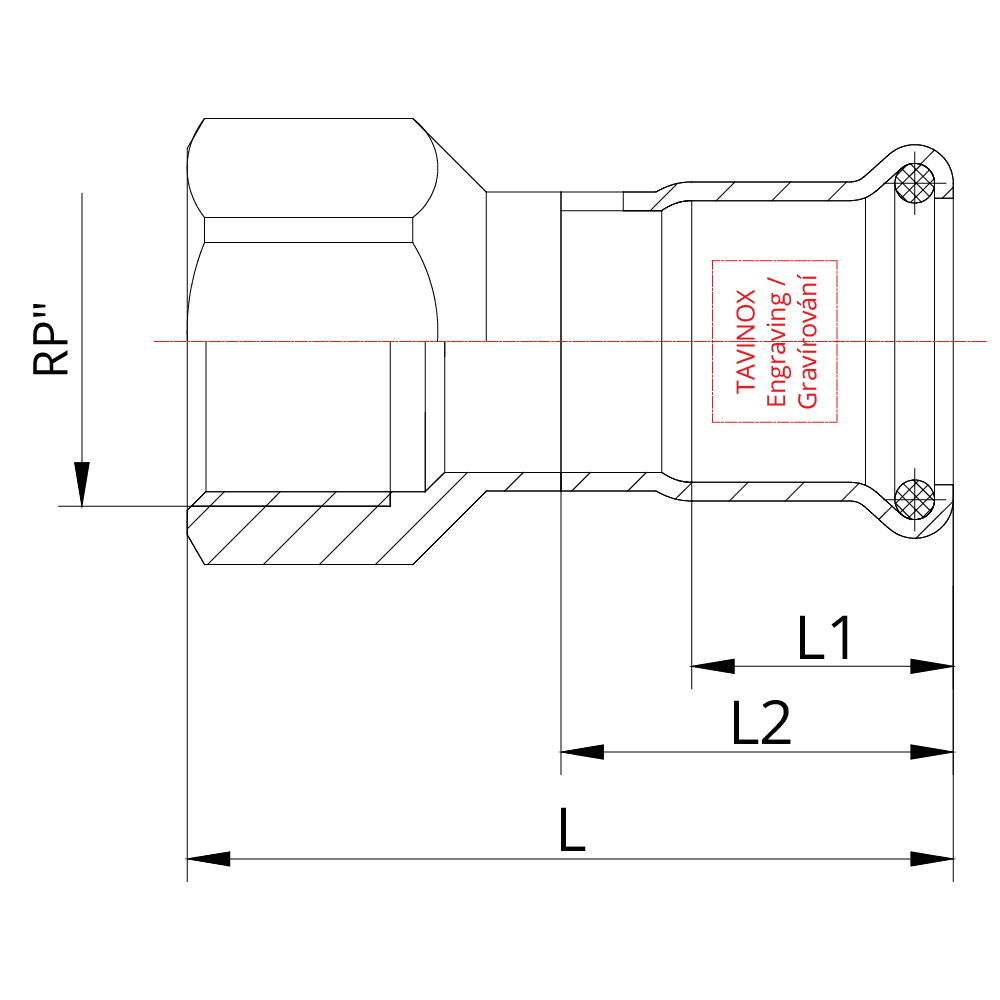

Műszaki rajz

Raktárkészlet és árlista

PR10FRP.1538
15 mm x 3/8"
216 CZK
RaktáronEAN 8596683004623Tömeg 0,04 kg
PR10FRP.1512
15 mm x 1/2"
219 CZK
RaktáronEAN 8596683004654Tömeg 0,05 kg
PR10FRP.1534
15 mm x 3/4"
347 CZK
RaktáronEAN 8596683004685Tömeg 0,086 kg
PR10FRP.1812
18 mm x 1/2"
233 CZK
RaktáronEAN 8596683004715Tömeg 0,057 kg
PR10FRP.1834
18 mm x 3/4"
292 CZK
RaktáronEAN 8596683004746Tömeg 0,087 kg
PR10FRP.2212
22 mm x 1/2"
219 CZK
RaktáronEAN 8596683004777Tömeg 0,079 kg
PR10FRP.2234
22 mm x 3/4"
292 CZK
RaktáronEAN 8596683004807Tömeg 0,092 kg
PR10FRP.221
22 mm x 1"
375 CZK
RaktáronEAN 8596683004838Tömeg 0,14 kg
PR10FRP.2834
28 mm x 3/4"
360 CZK
RaktáronEAN 8596683004869Tömeg 0,099 kg
PR10FRP.281
28 mm x 1"
470 CZK
RaktáronEAN 8596683004890Tömeg 0,13 kg
PR10FRP.2854
28 mm x 5/4"
523 CZK
RaktáronEAN 8596683004920Tömeg 0,155 kg
PR10FRP.351
35 mm x 1"
526 CZK
RaktáronEAN 8596683004951Tömeg 0,153 kg
PR10FRP.3554
35 mm x 5/4"
629 CZK
RaktáronEAN 8596683004982Tömeg 0,169 kg
PR10FRP.3564
35 mm x 6/4"
937 CZK
RaktáronEAN 8596683005019Tömeg 0,171 kg
PR10FRP.4254
42 mm x 5/4"
762 CZK
RaktáronEAN 8596683005040Tömeg 0,227 kg
PR10FRP.4264
42 mm x 6/4"
705 CZK
RaktáronEAN 8596683005071Tömeg 0,219 kg
PR10FRP.5464
54 mm x 6/4"
984 CZK
RaktáronEAN 8596683005101Tömeg 0,226 kg
PR10FRP.542
54 mm x 2"
1 050 CZK
RaktáronEAN 8596683005132Tömeg 0,398 kg
PR10FRP.76212
76,1 mm x 2 1/2"
2 868 CZK
RaktáronEAN 8596683005163Tömeg 0,829 kg
PR10FRP.883
88,9 mm x 3"
3 252 CZK
RaktáronEAN 8596683005194Tömeg 1,125 kg
PR10FRP.1084
108 mm x 4"
5 817 CZK
RaktáronEAN 8596683005224Tömeg 2,18 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	PR10FRP.1538	15 mm x 3/8"	8596683004623	0,04 kg	216 CZK
Raktáron	PR10FRP.1512	15 mm x 1/2"	8596683004654	0,05 kg	219 CZK
Raktáron	PR10FRP.1534	15 mm x 3/4"	8596683004685	0,086 kg	347 CZK
Raktáron	PR10FRP.1812	18 mm x 1/2"	8596683004715	0,057 kg	233 CZK
Raktáron	PR10FRP.1834	18 mm x 3/4"	8596683004746	0,087 kg	292 CZK
Raktáron	PR10FRP.2212	22 mm x 1/2"	8596683004777	0,079 kg	219 CZK
Raktáron	PR10FRP.2234	22 mm x 3/4"	8596683004807	0,092 kg	292 CZK
Raktáron	PR10FRP.221	22 mm x 1"	8596683004838	0,14 kg	375 CZK
Raktáron	PR10FRP.2834	28 mm x 3/4"	8596683004869	0,099 kg	360 CZK
Raktáron	PR10FRP.281	28 mm x 1"	8596683004890	0,13 kg	470 CZK
Raktáron	PR10FRP.2854	28 mm x 5/4"	8596683004920	0,155 kg	523 CZK
Raktáron	PR10FRP.351	35 mm x 1"	8596683004951	0,153 kg	526 CZK
Raktáron	PR10FRP.3554	35 mm x 5/4"	8596683004982	0,169 kg	629 CZK
Raktáron	PR10FRP.3564	35 mm x 6/4"	8596683005019	0,171 kg	937 CZK
Raktáron	PR10FRP.4254	42 mm x 5/4"	8596683005040	0,227 kg	762 CZK
Raktáron	PR10FRP.4264	42 mm x 6/4"	8596683005071	0,219 kg	705 CZK
Raktáron	PR10FRP.5464	54 mm x 6/4"	8596683005101	0,226 kg	984 CZK
Raktáron	PR10FRP.542	54 mm x 2"	8596683005132	0,398 kg	1 050 CZK
Raktáron	PR10FRP.76212	76,1 mm x 2 1/2"	8596683005163	0,829 kg	2 868 CZK
Raktáron	PR10FRP.883	88,9 mm x 3"	8596683005194	1,125 kg	3 252 CZK
Raktáron	PR10FRP.1084	108 mm x 4"	8596683005224	2,18 kg	5 817 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Belső menetes átmeneti idom (FxRp) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (PR10FRP) 21 méretet fed le: 15 mm x 3/8"–108 mm x 4", ami az ISO szerint DN12–DN100 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Belső menetes átmeneti idom (FxRp) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Belső menetes átmeneti idom (FxRp)?

Milyen anyagból készül a TAVINOX PRESS Belső menetes átmeneti idom (FxRp)?

A TAVINOX PRESS Belső menetes átmeneti idom (FxRp) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Belső menetes átmeneti idom (FxRp) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Belső menetes átmeneti idom (FxRp) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Belső menetes átmeneti idom (FxRp)?

A TAVINOX PRESS Belső menetes átmeneti idom (FxRp) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Belső menetes átmeneti idom (FxRp)?

A TAVINOX PRESS Belső menetes átmeneti idom (FxRp) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Belső menetes átmeneti idom (FxRp)?

21 méret érhető el: 15 mm x 3/8"–108 mm x 4". Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
