TAVINOX® PRESS — 316L présidomok

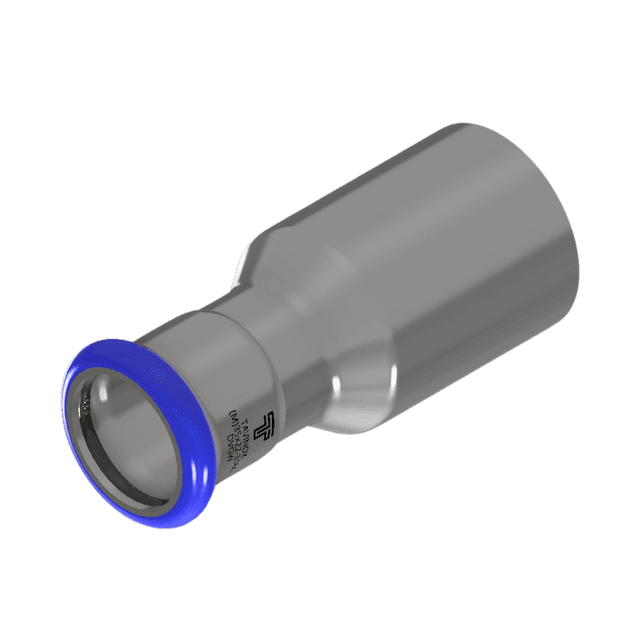

TAVINOX PRESS Szűkítő idom (MxF)

PR14MF32 változat — 31 raktáron

A TAVINOX PRESS szűkítő idom (MxF) csapos végű, rozsdamentes acél szűkítő idom egy présvéggel. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	L2 (mm)	Típus	EAN	Tasak (db)	Doboz (db)
PR14MF.1815	18 x 15 mm	67.5	20	38	A	8596683001592	10	250
PR14MF.2215	22 x 15 mm	67.5	20	38	A	8596683001622	10	120
PR14MF.2218	22 x 18 mm	68.5	20	37	A	8596683001653	10	120
PR14MF.2815	28 x 15 mm	81.5	20	52	A	8596683001684	5	100
PR14MF.2818	28 x 18 mm	78.5	20	47	A	8596683001714	5	100
PR14MF.2822 *	28 x 22 mm	78.5	20.5	47	A	8596683001745	5	100
PR14MF.3515	35 x 15 mm	85.5	20	56	A	8596683001776	5	50
PR14MF.3518	35 x 18 mm	87.5	20	56	A	8596683001806	5	50
PR14MF.3522 *	35 x 22 mm	81.5	20.5	50	A	8596683001837	5	60
PR14MF.3528 *	35 x 28 mm	79.5	22.5	44.5	A	8596683001868	5	60
PR14MF.4215	42 x 15 mm	91.5	20	62	A	8596683001899	1	30
PR14MF.4218	42 x 18 mm	93.5	20	62	A	8596683001929	1	30
PR14MF.4222 *	42 x 22 mm	93.5	20.5	62	A	8596683001950	1	30
PR14MF.4228 *	42 x 28 mm	99.5	22.5	64.5	A	8596683001981	1	30
PR14MF.4235 *	42 x 35 mm	94.5	26	54	A	8596683002018	1	30
PR14MF.5415	54 x 15 mm	104.5	20	75	A	8596683002049	1	20
PR14MF.5418	54 x 18 mm	106.5	20	75	A	8596683002070	1	20
PR14MF.5422 *	54 x 22 mm	105.5	20.5	74	A	8596683002100	1	20
PR14MF.5428 *	54 x 28 mm	107.5	22.5	72.5	A	8596683002131	1	20
PR14MF.5435 *	54 x 35 mm	106.5	26	69	A	8596683002162	1	20
PR14MF.5442 *	54 x 42 mm	102.5	30	63.5	A	8596683002193	1	20
PR14MF.7622 *	76,1 x 22 mm	135.5	20.5	70	B	8596683002223	1	12
PR14MF.7628 *	76,1 x 28 mm	139	22.5	70	B	8596683002254	1	12
PR14MF.7635 *	76,1 x 35 mm	141.5	26	70	B	8596683002285	1	12
PR14MF.7642 *	76,1 x 42 mm	139	30	70	B	8596683002315	1	12
PR14MF.7654 *	76,1 x 54 mm	145.5	34.5	70	B	8596683002346	1	12
PR14MF.8842 *	88,9 x 42 mm	152	30	80	B	8596683002377	1	6
PR14MF.8854 *	88,9 x 54 mm	157.5	34.5	80	B	8596683002407	1	6
PR14MF.8876 *	88,9 x 76,1 mm	176.5	51.5	80	B	8596683002438	1	6
PR14MF.10854 *	108 x 54 mm	180.5	34.5	95	B	8596683002469	1	2
PR14MF.10876 *	108 x 76,1 mm	192.5	51.5	95	B	8596683002490	1	2
PR14MF.10888 *	108 x 88,9 mm	211	58	95	B	8596683002520	1	2

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

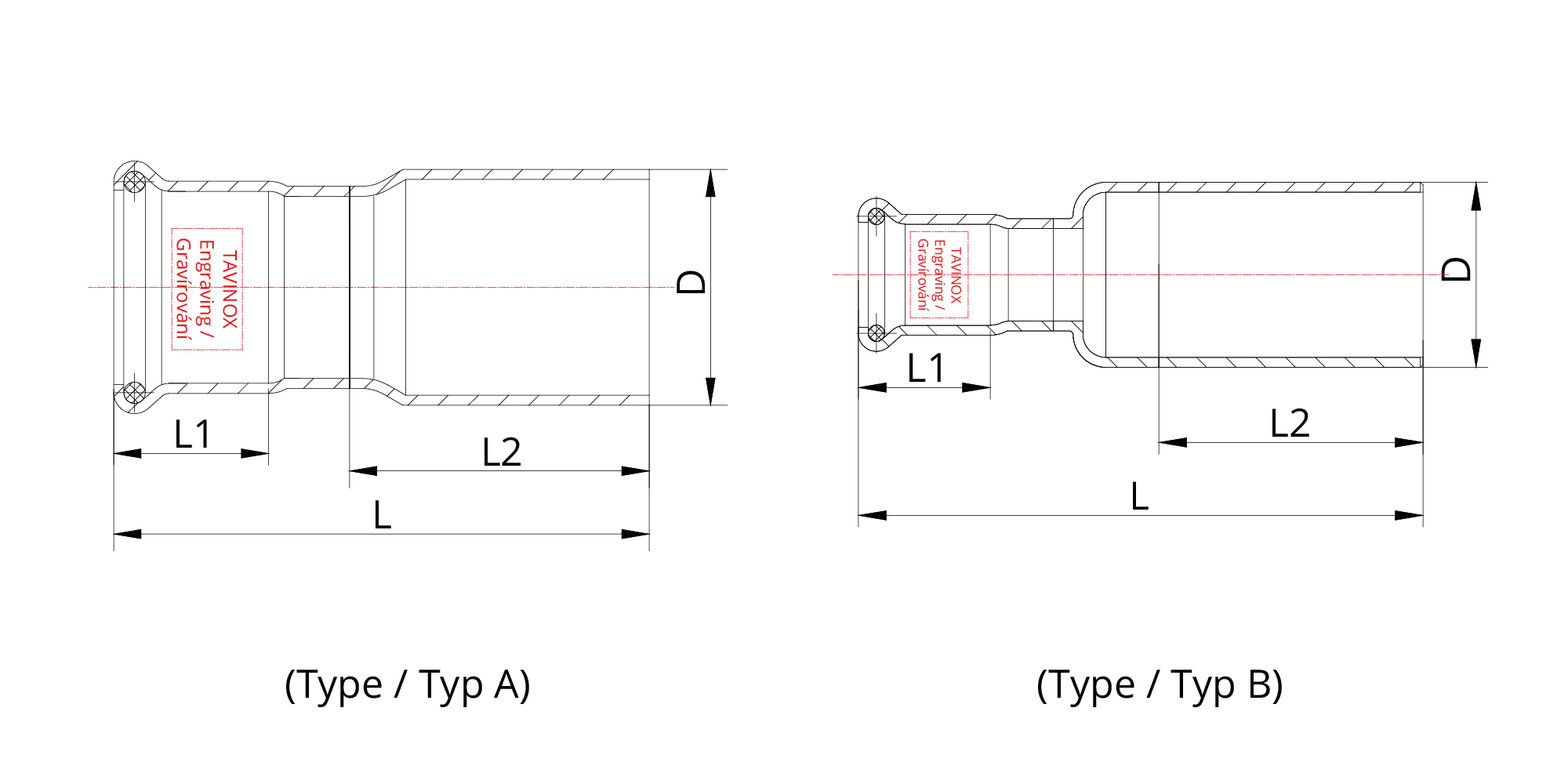

Műszaki rajz

Raktárkészlet és árlista

PR14MF.1815
18 x 15 mm
127 CZK
RaktáronEAN 8596683001592Tömeg 0,043 kg
PR14MF.2215
22 x 15 mm
141 CZK
RaktáronEAN 8596683001622Tömeg 0,048 kg
PR14MF.2218
22 x 18 mm
148 CZK
RaktáronEAN 8596683001653Tömeg 0,051 kg
PR14MF.2815
28 x 15 mm
180 CZK
RaktáronEAN 8596683001684Tömeg 0,08 kg
PR14MF.2818
28 x 18 mm
165 CZK
RaktáronEAN 8596683001714Tömeg 0,07 kg
PR14MF.2822
28 x 22 mm
165 CZK
RaktáronEAN 8596683001745Tömeg 0,068 kg
PR14MF.3515
35 x 15 mm
253 CZK
RaktáronEAN 8596683001776Tömeg 0,098 kg
PR14MF.3518
35 x 18 mm
283 CZK
RaktáronEAN 8596683001806Tömeg 0,093 kg
PR14MF.3522
35 x 22 mm
208 CZK
RaktáronEAN 8596683001837Tömeg 0,09 kg
PR14MF.3528
35 x 28 mm
272 CZK
RaktáronEAN 8596683001868Tömeg 0,093 kg
PR14MF.4215
42 x 15 mm
311 CZK
RaktáronEAN 8596683001899Tömeg 0,115 kg
PR14MF.4218
42 x 18 mm
340 CZK
RaktáronEAN 8596683001929Tömeg 0,116 kg
PR14MF.4222
42 x 22 mm
336 CZK
RaktáronEAN 8596683001950Tömeg 0,125 kg
PR14MF.4228
42 x 28 mm
321 CZK
RaktáronEAN 8596683001981Tömeg 0,121 kg
PR14MF.4235
42 x 35 mm
321 CZK
RendelésreEAN 8596683002018Tömeg 0,12 kg
PR14MF.5415
54 x 15 mm
605 CZK
RaktáronEAN 8596683002049Tömeg 0,099 kg
PR14MF.5418
54 x 18 mm
692 CZK
RaktáronEAN 8596683002070Tömeg 0,149 kg
PR14MF.5422
54 x 22 mm
639 CZK
RaktáronEAN 8596683002100Tömeg 0,17 kg
PR14MF.5428
54 x 28 mm
466 CZK
RaktáronEAN 8596683002131Tömeg 0,175 kg
PR14MF.5435
54 x 35 mm
541 CZK
RaktáronEAN 8596683002162Tömeg 0,18 kg
PR14MF.5442
54 x 42 mm
488 CZK
RaktáronEAN 8596683002193Tömeg 0,19 kg
PR14MF.7622
76,1 x 22 mm
1 392 CZK
RaktáronEAN 8596683002223Tömeg 0,25 kg
PR14MF.7628
76,1 x 28 mm
1 405 CZK
RaktáronEAN 8596683002254Tömeg 0,25 kg
PR14MF.7635
76,1 x 35 mm
1 463 CZK
RaktáronEAN 8596683002285Tömeg 0,25 kg
PR14MF.7642
76,1 x 42 mm
1 512 CZK
RaktáronEAN 8596683002315Tömeg 0,332 kg
PR14MF.7654
76,1 x 54 mm
1 515 CZK
RaktáronEAN 8596683002346Tömeg 0,345 kg
PR14MF.8842
88,9 x 42 mm
1 867 CZK
RaktáronEAN 8596683002377Tömeg 0,375 kg
PR14MF.8854
88,9 x 54 mm
1 939 CZK
RaktáronEAN 8596683002407Tömeg 0,42 kg
PR14MF.8876
88,9 x 76,1 mm
2 532 CZK
RaktáronEAN 8596683002438Tömeg 0,726 kg
PR14MF.10854
108 x 54 mm
2 374 CZK
RaktáronEAN 8596683002469Tömeg 0,812 kg
PR14MF.10876
108 x 76,1 mm
2 970 CZK
RaktáronEAN 8596683002490Tömeg 1,014 kg
PR14MF.10888
108 x 88,9 mm
3 196 CZK
RaktáronEAN 8596683002520Tömeg 1,076 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	PR14MF.1815	18 x 15 mm	8596683001592	0,043 kg	127 CZK
Raktáron	PR14MF.2215	22 x 15 mm	8596683001622	0,048 kg	141 CZK
Raktáron	PR14MF.2218	22 x 18 mm	8596683001653	0,051 kg	148 CZK
Raktáron	PR14MF.2815	28 x 15 mm	8596683001684	0,08 kg	180 CZK
Raktáron	PR14MF.2818	28 x 18 mm	8596683001714	0,07 kg	165 CZK
Raktáron	PR14MF.2822	28 x 22 mm	8596683001745	0,068 kg	165 CZK
Raktáron	PR14MF.3515	35 x 15 mm	8596683001776	0,098 kg	253 CZK
Raktáron	PR14MF.3518	35 x 18 mm	8596683001806	0,093 kg	283 CZK
Raktáron	PR14MF.3522	35 x 22 mm	8596683001837	0,09 kg	208 CZK
Raktáron	PR14MF.3528	35 x 28 mm	8596683001868	0,093 kg	272 CZK
Raktáron	PR14MF.4215	42 x 15 mm	8596683001899	0,115 kg	311 CZK
Raktáron	PR14MF.4218	42 x 18 mm	8596683001929	0,116 kg	340 CZK
Raktáron	PR14MF.4222	42 x 22 mm	8596683001950	0,125 kg	336 CZK
Raktáron	PR14MF.4228	42 x 28 mm	8596683001981	0,121 kg	321 CZK
Rendelésre	PR14MF.4235	42 x 35 mm	8596683002018	0,12 kg	321 CZK
Raktáron	PR14MF.5415	54 x 15 mm	8596683002049	0,099 kg	605 CZK
Raktáron	PR14MF.5418	54 x 18 mm	8596683002070	0,149 kg	692 CZK
Raktáron	PR14MF.5422	54 x 22 mm	8596683002100	0,17 kg	639 CZK
Raktáron	PR14MF.5428	54 x 28 mm	8596683002131	0,175 kg	466 CZK
Raktáron	PR14MF.5435	54 x 35 mm	8596683002162	0,18 kg	541 CZK
Raktáron	PR14MF.5442	54 x 42 mm	8596683002193	0,19 kg	488 CZK
Raktáron	PR14MF.7622	76,1 x 22 mm	8596683002223	0,25 kg	1 392 CZK
Raktáron	PR14MF.7628	76,1 x 28 mm	8596683002254	0,25 kg	1 405 CZK
Raktáron	PR14MF.7635	76,1 x 35 mm	8596683002285	0,25 kg	1 463 CZK
Raktáron	PR14MF.7642	76,1 x 42 mm	8596683002315	0,332 kg	1 512 CZK
Raktáron	PR14MF.7654	76,1 x 54 mm	8596683002346	0,345 kg	1 515 CZK
Raktáron	PR14MF.8842	88,9 x 42 mm	8596683002377	0,375 kg	1 867 CZK
Raktáron	PR14MF.8854	88,9 x 54 mm	8596683002407	0,42 kg	1 939 CZK
Raktáron	PR14MF.8876	88,9 x 76,1 mm	8596683002438	0,726 kg	2 532 CZK
Raktáron	PR14MF.10854	108 x 54 mm	8596683002469	0,812 kg	2 374 CZK
Raktáron	PR14MF.10876	108 x 76,1 mm	8596683002490	1,014 kg	2 970 CZK
Raktáron	PR14MF.10888	108 x 88,9 mm	8596683002520	1,076 kg	3 196 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Szűkítő idom (MxF) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (PR14MF) 32 méretet fed le: 18 x 15–108 x 88,9 mm, ami az ISO szerint DN15–DN100 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Szűkítő idom (MxF) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Szűkítő idom (MxF)?

Milyen anyagból készül a TAVINOX PRESS Szűkítő idom (MxF)?

A TAVINOX PRESS Szűkítő idom (MxF) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Szűkítő idom (MxF) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Szűkítő idom (MxF) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Szűkítő idom (MxF)?

A TAVINOX PRESS Szűkítő idom (MxF) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Szűkítő idom (MxF)?

A TAVINOX PRESS Szűkítő idom (MxF) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Szűkítő idom (MxF)?

32 méret érhető el: 18 x 15–108 x 88,9 mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
