TAVINOX® PRESS — 316L présidomok

TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG)

SR10FG14 változat — 14 raktáron

A TAVINOX PRESS lapos tömítésű hollandis csatlakozó (FxG) egy présvéggel és hollandi anyával készül. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

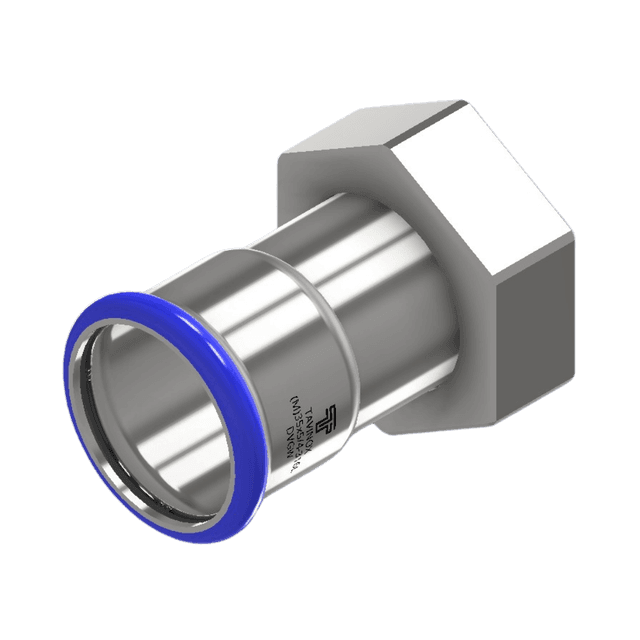

SR10FG TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG)

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	EAN	Tasak (db)	Doboz (db)
SR10FG.1512	15 mm x 1/2"	58	20	8596683008065	10	180
SR10FG.1534	15 mm x 3/4"	60	20	8596683008096	10	120
SR10FG.1812	18 mm x 1/2"	58	20	8596683008126	10	150
SR10FG.1834	18 mm x 3/4"	61	20	8596683008157	10	120
SR10FG.2234 *	22 mm x 3/4"	60	20.5	8596683008188	10	120
SR10FG.221 *	22 mm x 1"	65	20.5	8596683008218	10	90
SR10FG.281 *	28 mm x 1"	66	22.5	8596683008249	5	70
SR10FG.2854 *	28 mm x 5/4"	73.5	22.5	8596683008270	5	60
SR10FG.3554 *	35 mm x 5/4"	72.5	26	8596683008300	5	40
SR10FG.3564 *	35 mm x 6/4"	84	26	8596683008331	1	30
SR10FG.4264 *	42 mm x 6/4"	83	30	8596683008362	1	30
SR10FG.422 *	42 mm x 2"	101.5	30	8596683008393	1	20
SR10FG.542 *	54 mm x 2"	96	34.5	8596683008423	1	20
SR10FG.76212 *	76,1 mm x 2 1/2"	144.5	51.5	8596683008454	1	12

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

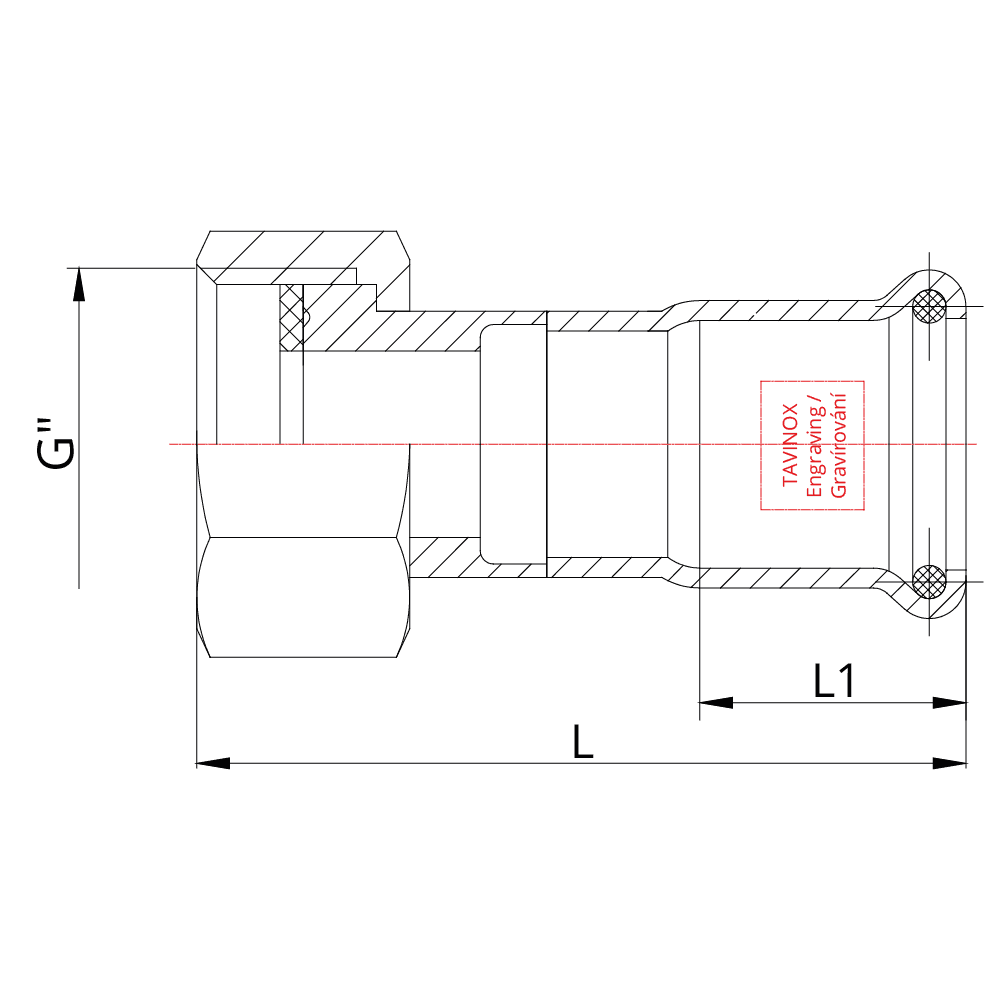

Műszaki rajz

Raktárkészlet és árlista

SR10FG.1512
15 mm x 1/2"
409 CZK
RaktáronEAN 8596683008065Tömeg 0,062 kg
SR10FG.1534
15 mm x 3/4"
424 CZK
RaktáronEAN 8596683008096Tömeg 0,073 kg
SR10FG.1812
18 mm x 1/2"
393 CZK
RaktáronEAN 8596683008126Tömeg 0,068 kg
SR10FG.1834
18 mm x 3/4"
413 CZK
RaktáronEAN 8596683008157Tömeg 0,082 kg
SR10FG.2234
22 mm x 3/4"
420 CZK
RaktáronEAN 8596683008188Tömeg 0,084 kg
SR10FG.221
22 mm x 1"
477 CZK
RaktáronEAN 8596683008218Tömeg 0,119 kg
SR10FG.281
28 mm x 1"
494 CZK
RaktáronEAN 8596683008249Tömeg 0,127 kg
SR10FG.2854
28 mm x 5/4"
805 CZK
RaktáronEAN 8596683008270Tömeg 0,177 kg
SR10FG.3554
35 mm x 5/4"
833 CZK
RaktáronEAN 8596683008300Tömeg 0,207 kg
SR10FG.3564
35 mm x 6/4"
935 CZK
RaktáronEAN 8596683008331Tömeg 0,196 kg
SR10FG.4264
42 mm x 6/4"
1 325 CZK
RaktáronEAN 8596683008362Tömeg 0,285 kg
SR10FG.422
42 mm x 2"
1 279 CZK
RaktáronEAN 8596683008393Tömeg 0,39 kg
SR10FG.542
54 mm x 2"
1 890 CZK
RaktáronEAN 8596683008423Tömeg 0,475 kg
SR10FG.76212
76,1 mm x 2 1/2"
7 959 CZK
RaktáronEAN 8596683008454Tömeg 0,87 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	SR10FG.1512	15 mm x 1/2"	8596683008065	0,062 kg	409 CZK
Raktáron	SR10FG.1534	15 mm x 3/4"	8596683008096	0,073 kg	424 CZK
Raktáron	SR10FG.1812	18 mm x 1/2"	8596683008126	0,068 kg	393 CZK
Raktáron	SR10FG.1834	18 mm x 3/4"	8596683008157	0,082 kg	413 CZK
Raktáron	SR10FG.2234	22 mm x 3/4"	8596683008188	0,084 kg	420 CZK
Raktáron	SR10FG.221	22 mm x 1"	8596683008218	0,119 kg	477 CZK
Raktáron	SR10FG.281	28 mm x 1"	8596683008249	0,127 kg	494 CZK
Raktáron	SR10FG.2854	28 mm x 5/4"	8596683008270	0,177 kg	805 CZK
Raktáron	SR10FG.3554	35 mm x 5/4"	8596683008300	0,207 kg	833 CZK
Raktáron	SR10FG.3564	35 mm x 6/4"	8596683008331	0,196 kg	935 CZK
Raktáron	SR10FG.4264	42 mm x 6/4"	8596683008362	0,285 kg	1 325 CZK
Raktáron	SR10FG.422	42 mm x 2"	8596683008393	0,39 kg	1 279 CZK
Raktáron	SR10FG.542	54 mm x 2"	8596683008423	0,475 kg	1 890 CZK
Raktáron	SR10FG.76212	76,1 mm x 2 1/2"	8596683008454	0,87 kg	7 959 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

SR10FGA teljes termékcsalád áttekintése SR10FG.151215 mm x 1/2"SR10FG.153415 mm x 3/4"SR10FG.181218 mm x 1/2"SR10FG.183418 mm x 3/4"SR10FG.223422 mm x 3/4"SR10FG.22122 mm x 1"SR10FG.28128 mm x 1"SR10FG.285428 mm x 5/4"SR10FG.355435 mm x 5/4"SR10FG.356435 mm x 6/4"SR10FG.426442 mm x 6/4"SR10FG.42242 mm x 2"SR10FG.54254 mm x 2"SR10FG.7621276,1 mm x 2 1/2"

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (SR10FG) 14 méretet fed le: 15 mm x 1/2"–76,1 mm x 2 1/2", ami az ISO szerint DN12–DN65 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG)?

Milyen anyagból készül a TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG)?

A TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG)?

A TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG)?

A TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Lapos tömítésű hollandis csatlakozó (FxG)?

14 méret érhető el: 15 mm x 1/2"–76,1 mm x 2 1/2". Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
