TAVINOX PRESS T-idom (FxFxF)

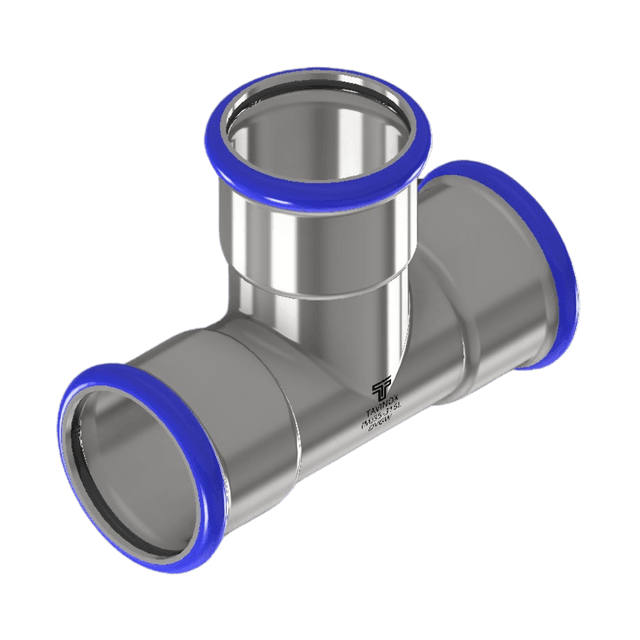

A TAVINOX PRESS T-idom (FxFxF) rozsdamentes acél T-idom három présvéggel. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.
- Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
- A préseletlen kötés felismerése a Leak Detect-rendszerrel.
- Az idomon lévő QR-kód minden műszaki információt tartalmaz.
Termék
Műszaki adatok
| Kód | Méret | L (mm) | L1 (mm) | L2 (mm) | H (mm) | EAN | Tasak (db) | Doboz (db) |
|---|---|---|---|---|---|---|---|---|
| TK10FFF.15 | 15 mm | 68.2 | 20 | 29.6 | 40 | 8596683002858 | 10 | 150 |
| TK10FFF.18 | 18 mm | 68 | 20 | 31.5 | 43.5 | 8596683002889 | 10 | 120 |
| TK10FFF.22 * | 22 mm | 74 | 20.5 | 31.5 | 45.5 | 8596683002919 | 10 | 70 |
| TK10FFF.28 * | 28 mm | 84 | 22.5 | 35 | 52 | 8596683002940 | 5 | 50 |
| TK10FFF.35 * | 35 mm | 102.5 | 26 | 37.5 | 57 | 8596683002971 | 5 | 30 |
| TK10FFF.42 * | 42 mm | 116.5 | 30 | 39 | 62 | 8596683003008 | 1 | 15 |
| TK10FFF.54 * | 54 mm | 140.5 | 34.5 | 47.5 | 76.5 | 8596683003039 | 1 | 10 |
| TK10FFF.76 * | 76,1 mm | 223.7 | 51.5 | 67.5 | 110 | 8596683003060 | 1 | 2 |
| TK10FFF.88 * | 88,9 mm | 251.5 | 58 | 78 | 127 | 8596683003091 | 1 | 1 |
| TK10FFF.108 * | 108 mm | 304.5 | 72 | 94 | 153 | 8596683003121 | 1 | 1 |
* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

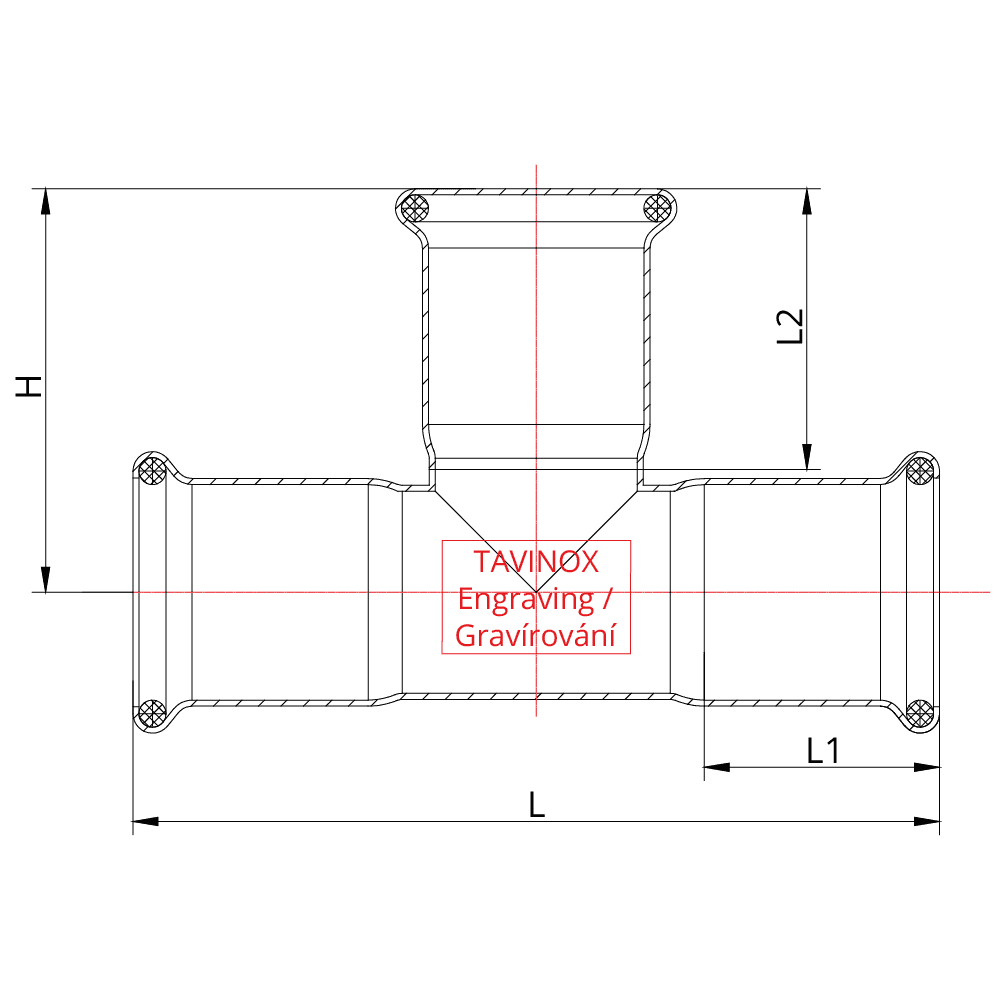

Műszaki rajz
A TAVINOX PRESS présidomok (AISI 316L, 15–108 mm) környezeti hatását életciklus-elemzéssel (LCA) számították ki: a 3015-EPD-030070031 számú, ISO 14025 és EN 15804 szerinti EPD-t független félként a TZÚS Praha ellenőrizte, és 2031. 06. 17. napjáig érvényes. A préselés nyílt láng és hegesztőgáz nélkül történik.
7,43
kg CO₂-egyenérték
1 kg idomra, A1–A3 modulok
80%
újrahasznosított anyag az idomokban
85%
az idomok acéljának újrahasznosítása az életciklus végén (az EPD modellfeltevése)
Forrás: 3015-EPD-030070031 számú EPD
- Az A1–A3 modulok az EN 15804 szerinti gyártási szakaszt jelentik: nyersanyag-ellátás, szállítás és gyártás.
- A számok nem más termékek EPD-jével való közvetlen összehasonlításra szolgálnak — csak az EN 15804 azonos szabályai szerint készült deklarációk hasonlíthatók össze.
- Az EPD szerint az elektromos szerszámmal végzett préselés elhanyagolható mennyiségű energiát fogyaszt, ezért a számításban nem szerepel.
- A rozsdamentes acél teljes egészében újrahasznosítható anyag.
- Az EPD alátámasztó dokumentumként szolgál a LEED, a BREEAM és az SBToolCZ épületminősítéshez; hogy beszámít-e és hogyan, azt a rendszer adott változata és a projekt határozza meg.
Az ellenőrzött EPD nyilvánosan elérhető
A környezeti terméknyilatkozatot (EPD) független fél ellenőrizte; a dokumentum bárki számára megtekinthető Csehország EPD-adatbázisában, a cseh Környezetvédelmi Minisztérium portálján.
Az EPD összes száma és értelmezésük
A teljes tanúsítási dokumentáció (tanúsítványok, megfelelőségi nyilatkozatok és további iratok) elérhető a weboldalra való bejelentkezés után.
Raktárkészlet és árlista
TK10FFF.15
15 mm
204 CZK
RaktáronEAN 8596683002858Tömeg 0,069 kgTK10FFF.18
18 mm
247 CZK
RaktáronEAN 8596683002889Tömeg 0,08 kgTK10FFF.22
22 mm
268 CZK
RaktáronEAN 8596683002919Tömeg 0,106 kgTK10FFF.28
28 mm
345 CZK
RaktáronEAN 8596683002940Tömeg 0,141 kgTK10FFF.35
35 mm
511 CZK
RaktáronEAN 8596683002971Tömeg 0,19 kgTK10FFF.42
42 mm
661 CZK
RaktáronEAN 8596683003008Tömeg 0,269 kgTK10FFF.54
54 mm
1 018 CZK
RaktáronEAN 8596683003039Tömeg 0,4294 kgTK10FFF.76
76,1 mm
3 160 CZK
RaktáronEAN 8596683003060Tömeg 1,18 kgTK10FFF.88
88,9 mm
4 174 CZK
RaktáronEAN 8596683003091Tömeg 1,525 kgTK10FFF.108
108 mm
6 399 CZK
RaktáronEAN 8596683003121Tömeg 2,255 kg
Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.
Letölthető műszaki adatlapok
Tanúsítványok és igazolások
DVGW-tanúsítvány
Német gáz- és vízipari szakmai szövetség
ITC-tanúsítvány
Vizsgáló és Tanúsító Intézet, Zlín
PAVUS-tanúsítvány
Cseh tűzvédelmi vizsgáló és tanúsító szervezet
EPD
Környezeti terméknyilatkozat (PRESS idomok és csövek)
Megfelelőségi nyilatkozat – ivóvíz
Declaration of Conformity
ISO 9001 / ISO 14001
Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere
Műszaki adatok és tények
A TAVINOX PRESS T-idom (FxFxF) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (TK10FFF) 10 méretet fed le: 15–108 mm, ami az ISO szerint DN12–DN100 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS T-idom (FxFxF) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.
Gyakran ismételt kérdések
Mi az a TAVINOX PRESS T-idom (FxFxF)?
A TAVINOX PRESS T-idom (FxFxF) rozsdamentes acél T-idom három présvéggel. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.
Milyen anyagból készül a TAVINOX PRESS T-idom (FxFxF)?
A TAVINOX PRESS T-idom (FxFxF) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.
Mekkora a TAVINOX PRESS T-idom (FxFxF) maximális nyomása és hőmérséklete?
A TAVINOX PRESS T-idom (FxFxF) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.
Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS T-idom (FxFxF)?
A TAVINOX PRESS T-idom (FxFxF) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.
Milyen préskontúrt használ a TAVINOX PRESS T-idom (FxFxF)?
A TAVINOX PRESS T-idom (FxFxF) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.
Milyen méretekben kapható a TAVINOX PRESS T-idom (FxFxF)?
10 méret érhető el: 15–108 mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
