TAVINOX PRESS Külső menetes T-idom (FxRxF)

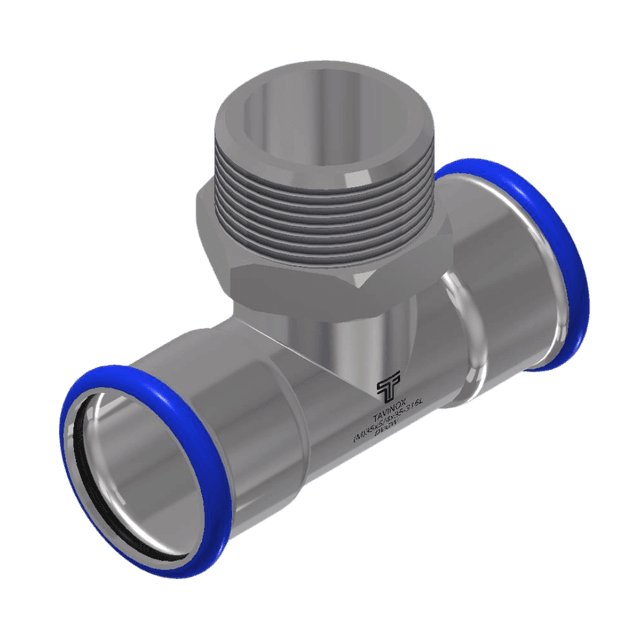

A TAVINOX PRESS külső menetes T-idom (FxRxF) rozsdamentes acél átmeneti T-idom két présvéggel. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.
- Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
- A préseletlen kötés felismerése a Leak Detect-rendszerrel.
- Az idomon lévő QR-kód minden műszaki információt tartalmaz.
Termék
Műszaki adatok
| Kód | Méret | L (mm) | L1 (mm) | L2 (mm) | H (mm) | EAN | Tasak (db) | Doboz (db) |
|---|---|---|---|---|---|---|---|---|
| TK10FRF.1512 | 15 mm x 1/2" | 68 | 20 | 24 | 33.5 | 8596683010372 | 10 | 100 |
| TK10FRF.1538 | 15 mm x 3/8" | 68 | 20 | 30 | 40.5 | 8596683010402 | 10 | 100 |
| TK10FRF.2234 * | 22 mm x 3/4" | 74 | 20.5 | 32 | 46 | 8596683010433 | 10 | 50 |
| TK10FRF.281 * | 28 mm x 1" | 84 | 22.5 | 36 | 53 | 8596683010464 | 5 | 30 |
| TK10FRF.3554 * | 35 mm x 5/4" | 102.5 | 26 | 39 | 58.5 | 8596683010495 | 5 | 10 |
* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

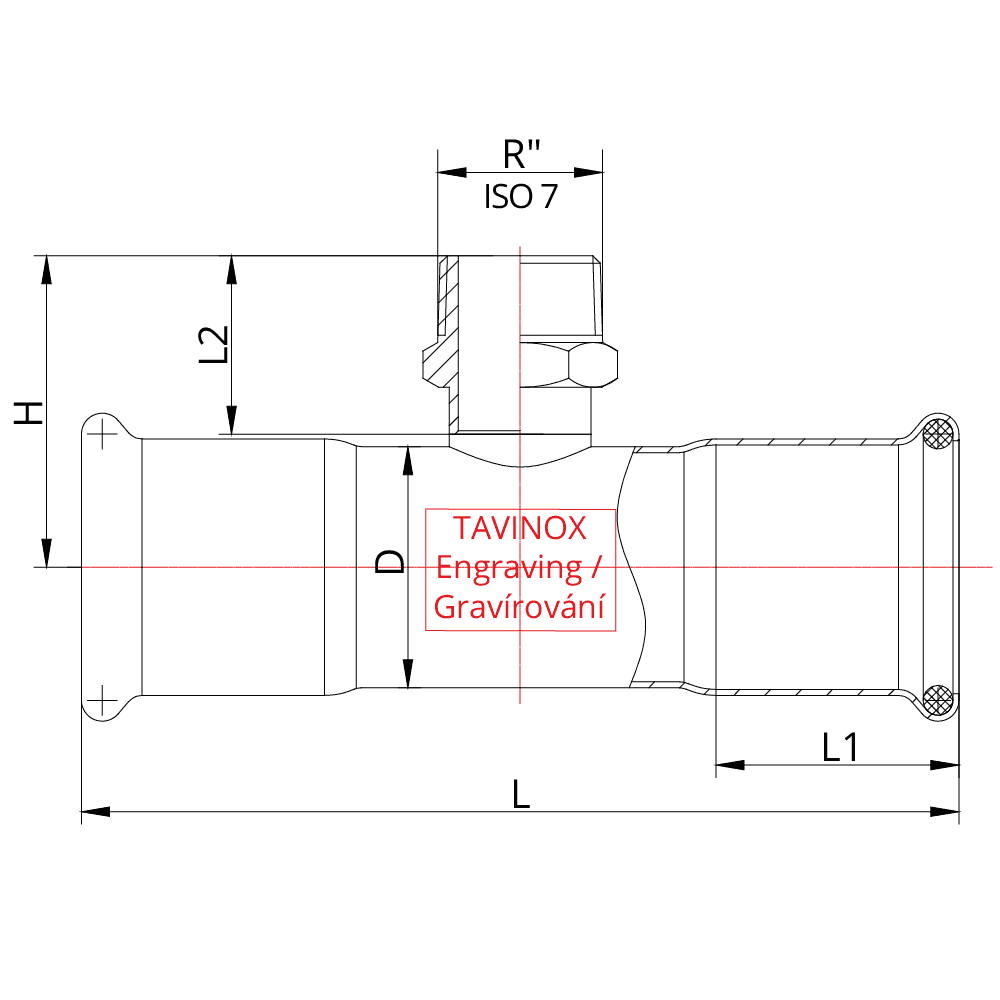

Műszaki rajz
A TAVINOX PRESS présidomok (AISI 316L, 15–108 mm) környezeti hatását életciklus-elemzéssel (LCA) számították ki: a 3015-EPD-030070031 számú, ISO 14025 és EN 15804 szerinti EPD-t független félként a TZÚS Praha ellenőrizte, és 2031. 06. 17. napjáig érvényes. A préselés nyílt láng és hegesztőgáz nélkül történik.
7,43
kg CO₂-egyenérték
1 kg idomra, A1–A3 modulok
80%
újrahasznosított anyag az idomokban
85%
az idomok acéljának újrahasznosítása az életciklus végén (az EPD modellfeltevése)
Forrás: 3015-EPD-030070031 számú EPD
- Az A1–A3 modulok az EN 15804 szerinti gyártási szakaszt jelentik: nyersanyag-ellátás, szállítás és gyártás.
- A számok nem más termékek EPD-jével való közvetlen összehasonlításra szolgálnak — csak az EN 15804 azonos szabályai szerint készült deklarációk hasonlíthatók össze.
- Az EPD szerint az elektromos szerszámmal végzett préselés elhanyagolható mennyiségű energiát fogyaszt, ezért a számításban nem szerepel.
- A rozsdamentes acél teljes egészében újrahasznosítható anyag.
- Az EPD alátámasztó dokumentumként szolgál a LEED, a BREEAM és az SBToolCZ épületminősítéshez; hogy beszámít-e és hogyan, azt a rendszer adott változata és a projekt határozza meg.
Az ellenőrzött EPD nyilvánosan elérhető
A környezeti terméknyilatkozatot (EPD) független fél ellenőrizte; a dokumentum bárki számára megtekinthető Csehország EPD-adatbázisában, a cseh Környezetvédelmi Minisztérium portálján.
Az EPD összes száma és értelmezésük
A teljes tanúsítási dokumentáció (tanúsítványok, megfelelőségi nyilatkozatok és további iratok) elérhető a weboldalra való bejelentkezés után.
Raktárkészlet és árlista
TK10FRF.1512
15 mm x 1/2"
544 CZK
RaktáronEAN 8596683010372Tömeg 0,093 kgTK10FRF.1538
15 mm x 3/8"
598 CZK
RaktáronEAN 8596683010402Tömeg 0,068 kgTK10FRF.2234
22 mm x 3/4"
689 CZK
RaktáronEAN 8596683010433Tömeg 0,131 kgTK10FRF.281
28 mm x 1"
695 CZK
RaktáronEAN 8596683010464Tömeg 0,195 kgTK10FRF.3554
35 mm x 5/4"
788 CZK
RaktáronEAN 8596683010495Tömeg 0,272 kg
Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.
Letölthető műszaki adatlapok
Tanúsítványok és igazolások
DVGW-tanúsítvány
Német gáz- és vízipari szakmai szövetség
ITC-tanúsítvány
Vizsgáló és Tanúsító Intézet, Zlín
PAVUS-tanúsítvány
Cseh tűzvédelmi vizsgáló és tanúsító szervezet
EPD
Környezeti terméknyilatkozat (PRESS idomok és csövek)
Megfelelőségi nyilatkozat – ivóvíz
Declaration of Conformity
ISO 9001 / ISO 14001
Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere
Műszaki adatok és tények
A TAVINOX PRESS Külső menetes T-idom (FxRxF) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (TK10FRF) 5 méretet fed le: 15 mm x 1/2"–35 mm x 5/4", ami az ISO szerint DN12–DN32 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Külső menetes T-idom (FxRxF) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.
Gyakran ismételt kérdések
Mi az a TAVINOX PRESS Külső menetes T-idom (FxRxF)?
A TAVINOX PRESS külső menetes T-idom (FxRxF) rozsdamentes acél átmeneti T-idom két présvéggel. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.
Milyen anyagból készül a TAVINOX PRESS Külső menetes T-idom (FxRxF)?
A TAVINOX PRESS Külső menetes T-idom (FxRxF) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.
Mekkora a TAVINOX PRESS Külső menetes T-idom (FxRxF) maximális nyomása és hőmérséklete?
A TAVINOX PRESS Külső menetes T-idom (FxRxF) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.
Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Külső menetes T-idom (FxRxF)?
A TAVINOX PRESS Külső menetes T-idom (FxRxF) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.
Milyen préskontúrt használ a TAVINOX PRESS Külső menetes T-idom (FxRxF)?
A TAVINOX PRESS Külső menetes T-idom (FxRxF) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.
Milyen méretekben kapható a TAVINOX PRESS Külső menetes T-idom (FxRxF)?
5 méret érhető el: 15 mm x 1/2"–35 mm x 5/4". Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
