TAVINOX PRESS Belső menetes T-idom (FxRpxF)

TK10FRPF26 változat — 18 raktáron

A TAVINOX PRESS belső menetes T-idom (FxRpxF) rozsdamentes acél átmeneti T-idom két présvéggel. Kúpos menet: ISO 7-1. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

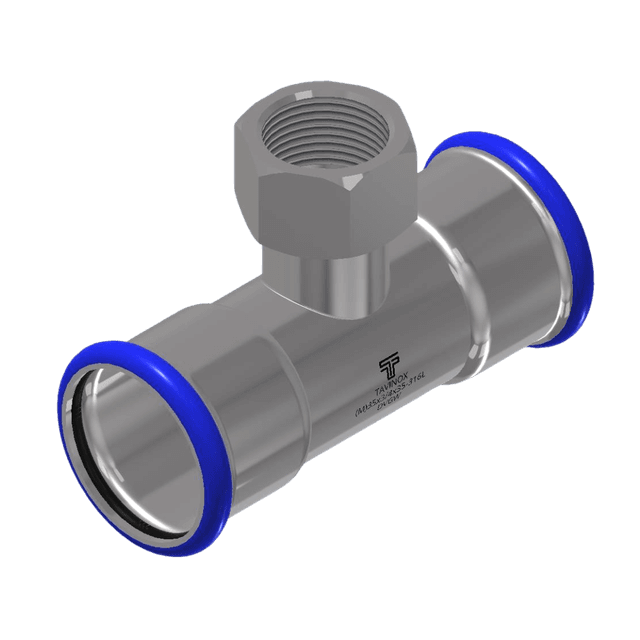

TK10FRPF TAVINOX PRESS Belső menetes T-idom (FxRpxF)

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	L2 (mm)	H (mm)	EAN	Tasak (db)	Doboz (db)
TK10FRPF.151215	15 mm x 1/2" x 15 mm	68.2	20	29	39.5	8596683004326	10	120
TK10FRPF.181218	18 mm x 1/2" x 18 mm	68	20	29	41	8596683004357	10	120
TK10FRPF.183418	18 mm x 3/4" x 18 mm	68	20	30	42	8596683004388	10	100
TK10FRPF.221222 *	22 mm x 1/2" x 22 mm	74	20.5	29	43	8596683004418	10	70
TK10FRPF.281228 *	28 mm x 1/2" x 28 mm	84	22.5	29	46	8596683004449	5	50
TK10FRPF.351235 *	35 mm x 1/2" x 35 mm	102.5	26	29	48.5	8596683004470	5	40
TK10FRPF.421242 *	42 mm x 1/2" x 42 mm	116.5	30	29	52	8596683004500	1	20
TK10FRPF.541254 *	54 mm x 1/2" x 54 mm	140.5	34.5	29	58	8596683004531	1	10
TK10FRPF.763476 *	76,1 mm x 3/4" x 76,1 mm	223.7	51.5	30	71.5	8596683004562	1	2
TK10FRPF.10834108 *	108 mm x 3/4" x 108 mm	304.5	72	30	88.5	8596683004593	1	1
TK10FRPF.223422 *	22 mm x 3/4" x 22 mm	74	20.5	30	44	8596683006115	10	70
TK10FRPF.283428 *	28 mm x 3/4" x 28 mm	84	22.5	30	47	8596683006146	5	50
TK10FRPF.28128 *	28 mm x 1" x 28 mm	84	22.5	33.5	50.5	8596683006177	5	50
TK10FRPF.353435 *	35 mm x 3/4" x 35 mm	102.5	26	30	49.5	8596683006207	5	30
TK10FRPF.35135 *	35 mm x 1" x 35 mm	102.5	26	33.5	53	8596683006238	5	30
TK10FRPF.355435 *	35 mm x 5/4" x 35 mm	116.5	26	36	55.5	8596683006269	5	20
TK10FRPF.423442 *	42 mm x 3/4" x 42 mm	116.5	30	30	53	8596683006290	1	20
TK10FRPF.42142 *	42 mm x 1" x 42 mm	116.5	30	33.5	56.5	8596683006320	1	15
TK10FRPF.426442 *	42 mm x 6/4" x 42 mm	116.5	30	38	61	8596683006351	1	15
TK10FRPF.543454 *	54 mm x 3/4" x 54 mm	140.5	34.5	30	59	8596683006382	1	10
TK10FRPF.54154 *	54 mm x 1" x 54 mm	140.5	34.5	33.5	62.5	8596683006412	1	8
TK10FRPF.54254 *	54 mm x 2" x 54 mm	140.5	34.5	44	73	8596683006443	1	8
TK10FRPF.76276 *	76,1 mm x 2" x 76,1 mm	223.7	51.5	44	85.5	8596683006474	1	1
TK10FRPF.883488 *	88,9 mm x 3/4" x 88,9 mm	251.5	58	30	78.5	8596683006504	1	1
TK10FRPF.88288 *	88,9 mm x 2" x 88,9 mm	251.5	58	44	92.5	8596683006535	1	1
TK10FRPF.1082108 *	108 mm x 2" x 108 mm	304.5	72	44	102.5	8596683006566	1	1

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

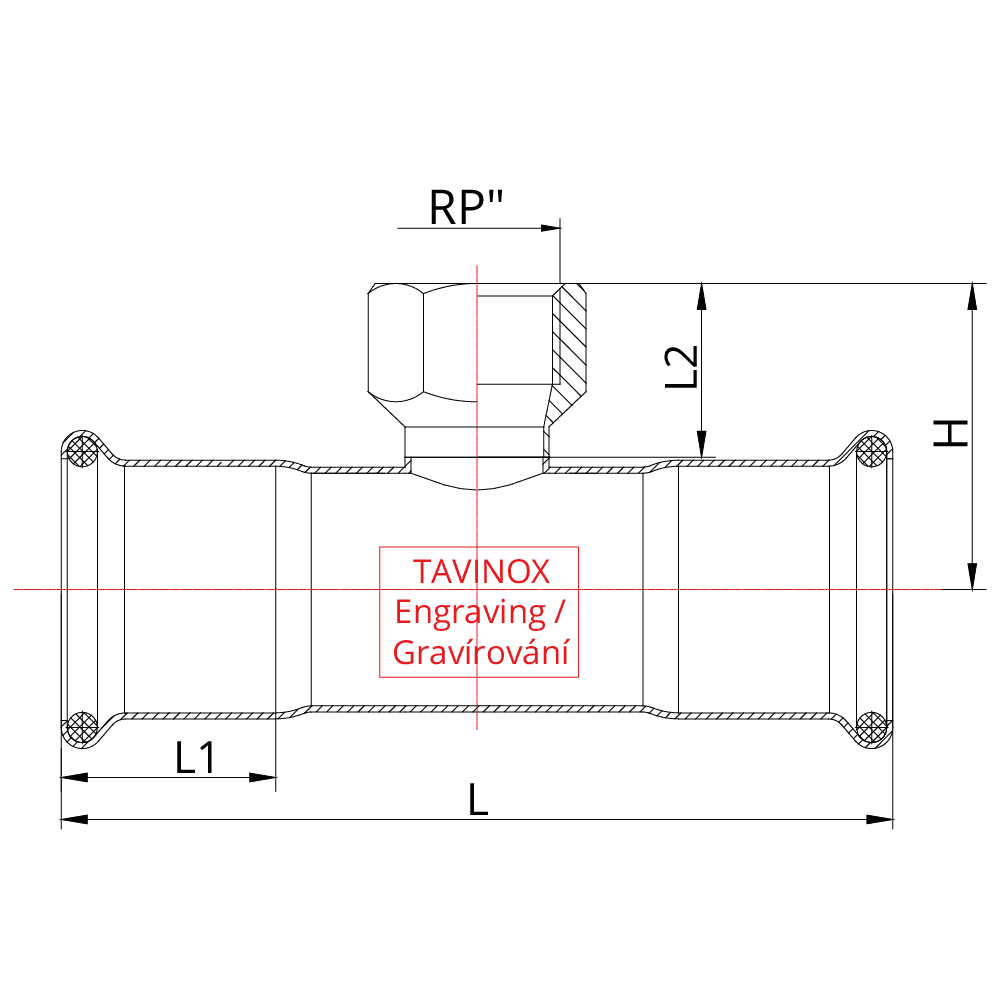

Műszaki rajz

Raktárkészlet és árlista

TK10FRPF.151215
15 mm x 1/2" x 15 mm
264 CZK
RaktáronEAN 8596683004326Tömeg 0,085 kg
TK10FRPF.181218
18 mm x 1/2" x 18 mm
306 CZK
RaktáronEAN 8596683004357Tömeg 0,105 kg
TK10FRPF.183418
18 mm x 3/4" x 18 mm
317 CZK
RaktáronEAN 8596683004388Tömeg 0,114 kg
TK10FRPF.221222
22 mm x 1/2" x 22 mm
300 CZK
RaktáronEAN 8596683004418Tömeg 0,125 kg
TK10FRPF.281228
28 mm x 1/2" x 28 mm
343 CZK
RaktáronEAN 8596683004449Tömeg 0,148 kg
TK10FRPF.351235
35 mm x 1/2" x 35 mm
492 CZK
RendelésreEAN 8596683004470Tömeg 0,193 kg
TK10FRPF.421242
42 mm x 1/2" x 42 mm
653 CZK
RaktáronEAN 8596683004500Tömeg 0,252 kg
TK10FRPF.541254
54 mm x 1/2" x 54 mm
657 CZK
RendelésreEAN 8596683004531Tömeg 0,348 kg
TK10FRPF.763476
76,1 mm x 3/4" x 76,1 mm
3 110 CZK
RendelésreEAN 8596683004562Tömeg 0,915 kg
TK10FRPF.10834108
108 mm x 3/4" x 108 mm
5 587 CZK
RaktáronEAN 8596683004593Tömeg 1,712 kg
TK10FRPF.223422
22 mm x 3/4" x 22 mm
336 CZK
RaktáronEAN 8596683006115Tömeg 0,139 kg
TK10FRPF.283428
28 mm x 3/4" x 28 mm
371 CZK
RaktáronEAN 8596683006146Tömeg 0,168 kg
TK10FRPF.28128
28 mm x 1" x 28 mm
494 CZK
RaktáronEAN 8596683006177Tömeg 0,175 kg
TK10FRPF.353435
35 mm x 3/4" x 35 mm
732 CZK
Korlátozott mennyiségEAN 8596683006207Tömeg 0,211 kg
TK10FRPF.35135
35 mm x 1" x 35 mm
564 CZK
RaktáronEAN 8596683006238Tömeg 0,25 kg
TK10FRPF.355435
35 mm x 5/4" x 35 mm
852 CZK
RaktáronEAN 8596683006269Tömeg 0,263 kg
TK10FRPF.423442
42 mm x 3/4" x 42 mm
826 CZK
RaktáronEAN 8596683006290Tömeg 0,264 kg
TK10FRPF.42142
42 mm x 1" x 42 mm
826 CZK
RaktáronEAN 8596683006320Tömeg 0,319 kg
TK10FRPF.426442
42 mm x 6/4" x 42 mm
1 134 CZK
RaktáronEAN 8596683006351Tömeg 0,373 kg
TK10FRPF.543454
54 mm x 3/4" x 54 mm
1 071 CZK
RaktáronEAN 8596683006382Tömeg 0,354 kg
TK10FRPF.54154
54 mm x 1" x 54 mm
737 CZK
RaktáronEAN 8596683006412Tömeg 0,42 kg
TK10FRPF.54254
54 mm x 2" x 54 mm
1 530 CZK
RaktáronEAN 8596683006443Tömeg 0,584 kg
TK10FRPF.76276
76,1 mm x 2" x 76,1 mm
3 566 CZK
Korlátozott mennyiségEAN 8596683006474Tömeg 1,079 kg
TK10FRPF.883488
88,9 mm x 3/4" x 88,9 mm
3 578 CZK
Korlátozott mennyiségEAN 8596683006504Tömeg 1,177 kg
TK10FRPF.88288
88,9 mm x 2" x 88,9 mm
5 216 CZK
Korlátozott mennyiségEAN 8596683006535Tömeg 1,398 kg
TK10FRPF.1082108
108 mm x 2" x 108 mm
6 285 CZK
Korlátozott mennyiségEAN 8596683006566Tömeg 1,927 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	TK10FRPF.151215	15 mm x 1/2" x 15 mm	8596683004326	0,085 kg	264 CZK
Raktáron	TK10FRPF.181218	18 mm x 1/2" x 18 mm	8596683004357	0,105 kg	306 CZK
Raktáron	TK10FRPF.183418	18 mm x 3/4" x 18 mm	8596683004388	0,114 kg	317 CZK
Raktáron	TK10FRPF.221222	22 mm x 1/2" x 22 mm	8596683004418	0,125 kg	300 CZK
Raktáron	TK10FRPF.281228	28 mm x 1/2" x 28 mm	8596683004449	0,148 kg	343 CZK
Rendelésre	TK10FRPF.351235	35 mm x 1/2" x 35 mm	8596683004470	0,193 kg	492 CZK
Raktáron	TK10FRPF.421242	42 mm x 1/2" x 42 mm	8596683004500	0,252 kg	653 CZK
Rendelésre	TK10FRPF.541254	54 mm x 1/2" x 54 mm	8596683004531	0,348 kg	657 CZK
Rendelésre	TK10FRPF.763476	76,1 mm x 3/4" x 76,1 mm	8596683004562	0,915 kg	3 110 CZK
Raktáron	TK10FRPF.10834108	108 mm x 3/4" x 108 mm	8596683004593	1,712 kg	5 587 CZK
Raktáron	TK10FRPF.223422	22 mm x 3/4" x 22 mm	8596683006115	0,139 kg	336 CZK
Raktáron	TK10FRPF.283428	28 mm x 3/4" x 28 mm	8596683006146	0,168 kg	371 CZK
Raktáron	TK10FRPF.28128	28 mm x 1" x 28 mm	8596683006177	0,175 kg	494 CZK
Korlátozott mennyiség	TK10FRPF.353435	35 mm x 3/4" x 35 mm	8596683006207	0,211 kg	732 CZK
Raktáron	TK10FRPF.35135	35 mm x 1" x 35 mm	8596683006238	0,25 kg	564 CZK
Raktáron	TK10FRPF.355435	35 mm x 5/4" x 35 mm	8596683006269	0,263 kg	852 CZK
Raktáron	TK10FRPF.423442	42 mm x 3/4" x 42 mm	8596683006290	0,264 kg	826 CZK
Raktáron	TK10FRPF.42142	42 mm x 1" x 42 mm	8596683006320	0,319 kg	826 CZK
Raktáron	TK10FRPF.426442	42 mm x 6/4" x 42 mm	8596683006351	0,373 kg	1 134 CZK
Raktáron	TK10FRPF.543454	54 mm x 3/4" x 54 mm	8596683006382	0,354 kg	1 071 CZK
Raktáron	TK10FRPF.54154	54 mm x 1" x 54 mm	8596683006412	0,42 kg	737 CZK
Raktáron	TK10FRPF.54254	54 mm x 2" x 54 mm	8596683006443	0,584 kg	1 530 CZK
Korlátozott mennyiség	TK10FRPF.76276	76,1 mm x 2" x 76,1 mm	8596683006474	1,079 kg	3 566 CZK
Korlátozott mennyiség	TK10FRPF.883488	88,9 mm x 3/4" x 88,9 mm	8596683006504	1,177 kg	3 578 CZK
Korlátozott mennyiség	TK10FRPF.88288	88,9 mm x 2" x 88,9 mm	8596683006535	1,398 kg	5 216 CZK
Korlátozott mennyiség	TK10FRPF.1082108	108 mm x 2" x 108 mm	8596683006566	1,927 kg	6 285 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

TK10FRPFA teljes termékcsalád áttekintése TK10FRPF.15121515 mm x 1/2" x 15 mm TK10FRPF.18121818 mm x 1/2" x 18 mm TK10FRPF.18341818 mm x 3/4" x 18 mm TK10FRPF.22122222 mm x 1/2" x 22 mm TK10FRPF.28122828 mm x 1/2" x 28 mm TK10FRPF.35123535 mm x 1/2" x 35 mm TK10FRPF.42124242 mm x 1/2" x 42 mm TK10FRPF.54125454 mm x 1/2" x 54 mm TK10FRPF.76347676,1 mm x 3/4" x 76,1 mm TK10FRPF.10834108108 mm x 3/4" x 108 mm TK10FRPF.22342222 mm x 3/4" x 22 mm TK10FRPF.28342828 mm x 3/4" x 28 mm TK10FRPF.2812828 mm x 1" x 28 mm TK10FRPF.35343535 mm x 3/4" x 35 mm TK10FRPF.3513535 mm x 1" x 35 mm TK10FRPF.35543535 mm x 5/4" x 35 mm TK10FRPF.42344242 mm x 3/4" x 42 mm TK10FRPF.4214242 mm x 1" x 42 mm TK10FRPF.42644242 mm x 6/4" x 42 mm TK10FRPF.54345454 mm x 3/4" x 54 mm TK10FRPF.5415454 mm x 1" x 54 mm TK10FRPF.5425454 mm x 2" x 54 mm TK10FRPF.7627676,1 mm x 2" x 76,1 mm TK10FRPF.88348888,9 mm x 3/4" x 88,9 mm TK10FRPF.8828888,9 mm x 2" x 88,9 mm TK10FRPF.1082108108 mm x 2" x 108 mm

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Belső menetes T-idom (FxRpxF) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (TK10FRPF) 26 méretet fed le: 15 mm x 1/2" x 15–108 mm x 2" x 108 mm, ami az ISO szerint DN12–DN100 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Belső menetes T-idom (FxRpxF) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Belső menetes T-idom (FxRpxF)?

Milyen anyagból készül a TAVINOX PRESS Belső menetes T-idom (FxRpxF)?

A TAVINOX PRESS Belső menetes T-idom (FxRpxF) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Belső menetes T-idom (FxRpxF) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Belső menetes T-idom (FxRpxF) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Belső menetes T-idom (FxRpxF)?

A TAVINOX PRESS Belső menetes T-idom (FxRpxF) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Belső menetes T-idom (FxRpxF)?

A TAVINOX PRESS Belső menetes T-idom (FxRpxF) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Belső menetes T-idom (FxRpxF)?

26 méret érhető el: 15 mm x 1/2" x 15–108 mm x 2" x 108 mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
