TAVINOX® PRESS — 316L présidomok

TAVINOX PRESS Kupak (F)

UC10F10 változat — 10 raktáron

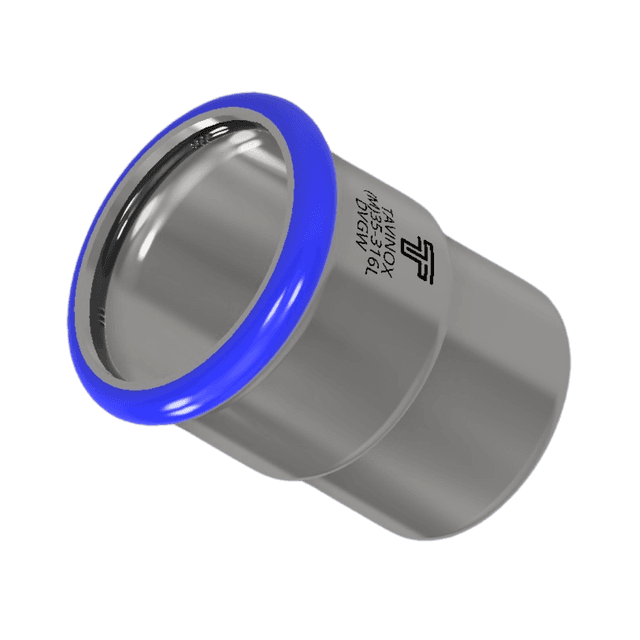

A TAVINOX PRESS kupak (F) rozsdamentes acél idom egy présvéggel a csővezeték lezárására. A TAVINOX PRESS rendszerrel a csővezeték szerelése gyors, egyszerű és tiszta. A TAVINOX PRESS teljes csőrendszert kínál, amely minden elképzelhető alkalmazási területet lefed.

Kék jelzőgyűrűt tartalmaz, amely jelzi a préseletlen kötést.
A préseletlen kötés felismerése a Leak Detect-rendszerrel.
Az idomon lévő QR-kód minden műszaki információt tartalmaz.

Termék

Műszaki adatok

Kód	Méret	L (mm)	L1 (mm)	EAN	Tasak (db)	Doboz (db)
UC10F.15	15 mm	40	20	8596683002551	10	350
UC10F.18	18 mm	43.5	20	8596683002582	10	250
UC10F.22 *	22 mm	46	20.5	8596683002612	10	200
UC10F.28 *	28 mm	45	22.5	8596683002643	5	150
UC10F.35 *	35 mm	51.5	26	8596683002674	5	50
UC10F.42 *	42 mm	52.5	30	8596683002704	1	50
UC10F.54 *	54 mm	62	34.5	8596683002735	1	25
UC10F.76 *	76,1 mm	101	51.5	8596683002766	1	8
UC10F.88 *	88,9 mm	112	58	8596683002797	1	6
UC10F.108 *	108 mm	134	72	8596683002827	1	4

* PAVUS-tanúsítvánnyal rendelkező termékek tűzivíz-hálózatokhoz (DN20–DN100).

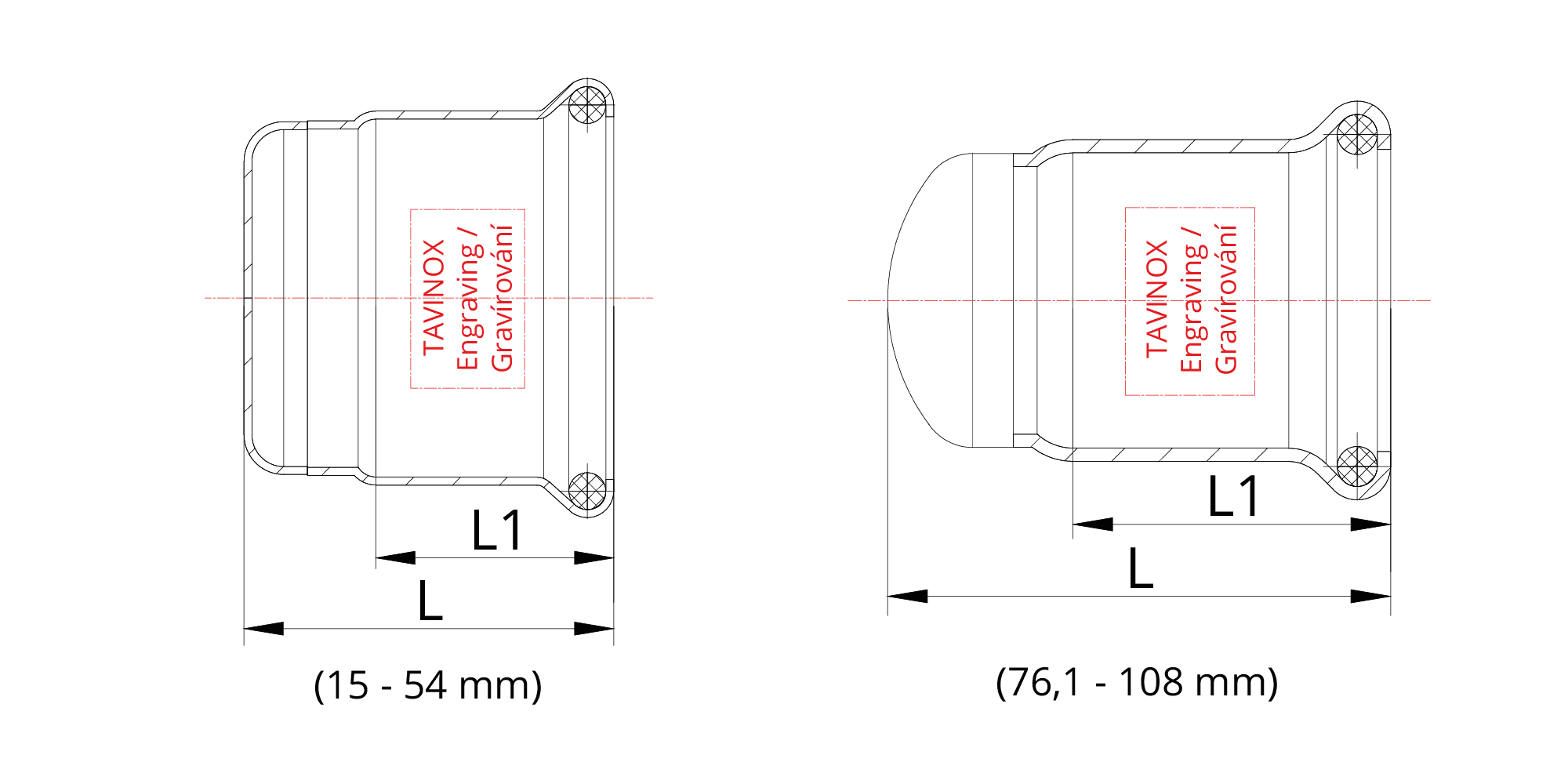

Műszaki rajz

Raktárkészlet és árlista

UC10F.15
15 mm
126 CZK
RaktáronEAN 8596683002551Tömeg 0,028 kg
UC10F.18
18 mm
149 CZK
RaktáronEAN 8596683002582Tömeg 0,034 kg
UC10F.22
22 mm
204 CZK
RaktáronEAN 8596683002612Tömeg 0,035 kg
UC10F.28
28 mm
243 CZK
RaktáronEAN 8596683002643Tömeg 0,048 kg
UC10F.35
35 mm
335 CZK
RaktáronEAN 8596683002674Tömeg 0,064 kg
UC10F.42
42 mm
455 CZK
RaktáronEAN 8596683002704Tömeg 0,098 kg
UC10F.54
54 mm
586 CZK
RaktáronEAN 8596683002735Tömeg 0,138 kg
UC10F.76
76,1 mm
1 341 CZK
RaktáronEAN 8596683002766Tömeg 0,385 kg
UC10F.88
88,9 mm
1 749 CZK
RaktáronEAN 8596683002797Tömeg 0,5 kg
UC10F.108
108 mm
2 695 CZK
RaktáronEAN 8596683002827Tömeg 0,75 kg

Állapot	Kód	Méret	EAN	Tömeg	Ár
Raktáron	UC10F.15	15 mm	8596683002551	0,028 kg	126 CZK
Raktáron	UC10F.18	18 mm	8596683002582	0,034 kg	149 CZK
Raktáron	UC10F.22	22 mm	8596683002612	0,035 kg	204 CZK
Raktáron	UC10F.28	28 mm	8596683002643	0,048 kg	243 CZK
Raktáron	UC10F.35	35 mm	8596683002674	0,064 kg	335 CZK
Raktáron	UC10F.42	42 mm	8596683002704	0,098 kg	455 CZK
Raktáron	UC10F.54	54 mm	8596683002735	0,138 kg	586 CZK
Raktáron	UC10F.76	76,1 mm	8596683002766	0,385 kg	1 341 CZK
Raktáron	UC10F.88	88,9 mm	8596683002797	0,5 kg	1 749 CZK
Raktáron	UC10F.108	108 mm	8596683002827	0,75 kg	2 695 CZK

Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. Áraink kizárólag vállalkozásoknak szólnak.

Letölthető műszaki adatlapok

UC10FA teljes termékcsalád áttekintése UC10F.1515 mm UC10F.1818 mm UC10F.2222 mm UC10F.2828 mm UC10F.3535 mm UC10F.4242 mm UC10F.5454 mm UC10F.7676,1 mm UC10F.8888,9 mm UC10F.108108 mm

Tanúsítványok és igazolások

DVGW-tanúsítvány

Német gáz- és vízipari szakmai szövetség

ITC-tanúsítvány

Vizsgáló és Tanúsító Intézet, Zlín

PAVUS-tanúsítvány

Cseh tűzvédelmi vizsgáló és tanúsító szervezet

EPD

Környezeti terméknyilatkozat (PRESS idomok és csövek)

Megfelelőségi nyilatkozat – ivóvíz

Declaration of Conformity

ISO 9001 / ISO 14001

Az importőr (CZECH STYLE, spol. s r.o.) irányítási rendszere

Műszaki adatok és tények

A TAVINOX PRESS Kupak (F) ausztenites rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404), 16,5–18,5% krómtartalommal és 10–13% nikkeltartalommal. A maximális üzemi nyomás 16 bar (PN 16); a hőmérséklet-tartomány EPDM tömítéssel −35 °C és +110 °C között, FKM tömítéssel +200 °C-ig terjed. A termékcsalád (UC10F) 10 méretet fed le: 15–108 mm, ami az ISO szerint DN12–DN100 névleges átmérőnek felel meg. A rozsdamentes cső hőtágulása α = 0,0165 mm/m·K — 50 m hosszú csőhálózatnál ΔT = 50 K mellett ez 41 mm megnyúlást jelent, amelyet U-kompenzátorral vagy fixponttal kell felvenni. A következő tanúsítások Csehországra, Szlovákiára, Ausztriára, Németországra és Lengyelországra terjednek ki: DVGW és PAVUS. Egyes méretek beépített tűzoltó (sprinkler) berendezések csővezetékeiben való használatra is tanúsítottak. A TAVINOX PRESS Kupak (F) préskötése (M kontúr) a cső előkészítésével együtt kb. 5 percet vesz igénybe, szemben a TIG-hegesztett kötés 25–30 percével. A préselés akkumulátoros géppel (19–65 kN) történik, nyílt láng és hegesztőgáz nélkül.

Gyakran ismételt kérdések

Mi az a TAVINOX PRESS Kupak (F)?

Milyen anyagból készül a TAVINOX PRESS Kupak (F)?

A TAVINOX PRESS Kupak (F) rozsdamentes acélból készül, anyagminősége Saválló acél AISI 316L (1.4404). A 316L (1.4404) saválló anyagminőség ellenáll a kloridos korróziónak, ezért ideális ivóvízhez, tengervízhez, vegyipari és élelmiszeripari alkalmazásokhoz. A rozsdamentes acél présrendszer élettartama a tervezett üzemi feltételek betartása mellett meghaladja az 50 évet.

Mekkora a TAVINOX PRESS Kupak (F) maximális nyomása és hőmérséklete?

A TAVINOX PRESS Kupak (F) maximális üzemi nyomása 16 bar (PN 16). EPDM tömítéssel a hőmérséklet-tartomány −35 °C és +110 °C között van (ivóvíz, fűtés, hűtés). Magasabb hőmérséklethez FKM tömítés (−20 °C és +160 °C között, rövid ideig +200 °C, technológiai és napkollektoros csőhálózatok) használható.

Milyen tanúsítványokkal rendelkezik a TAVINOX PRESS Kupak (F)?

A TAVINOX PRESS Kupak (F) a következő tanúsítványokkal rendelkezik: DVGW. Egyes méretek ezen felül tűzivíz-hálózatokra is tanúsítottak (PAVUS, EN 12845) — ideálisak beépített tűzoltó (sprinkler) berendezésekhez. A termékek megfelelnek a következő szabványnak: EN 10312. A tanúsítás az ivóvízhálózatokban való felhasználásra is kiterjed, a cseh 252/2004 Sb. rendelet szerint.

Milyen préskontúrt használ a TAVINOX PRESS Kupak (F)?

A TAVINOX PRESS Kupak (F) M préskontúrt használ. Az M préskontúr Csehországban és Szlovákiában általánosan elterjedt, de facto szabvány — kompatibilis a Zupper, Klauke, REMS, Novopress, Rothenberger és Milwaukee préspofákkal. Kínálatunkban akkumulátoros Zupper présgépek találhatók: BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) és ED-60100 (OD 76,1–108 mm) — a választás az idom mérete szerint történik.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Milyen méretekben kapható a TAVINOX PRESS Kupak (F)?

10 méret érhető el: 15–108 mm. Ezeket rendszerint raktáron tartjuk Csehországban — az egyes méretek elérhetősége a tervezéshez közvetlenül ezen az oldalon látható.
