TAVINOX® PRESS — Tvarovky 316L

TAVINOX PRESS Nátrubek přesuvný (FxF)

NA13FF10 variant — 9 skladem

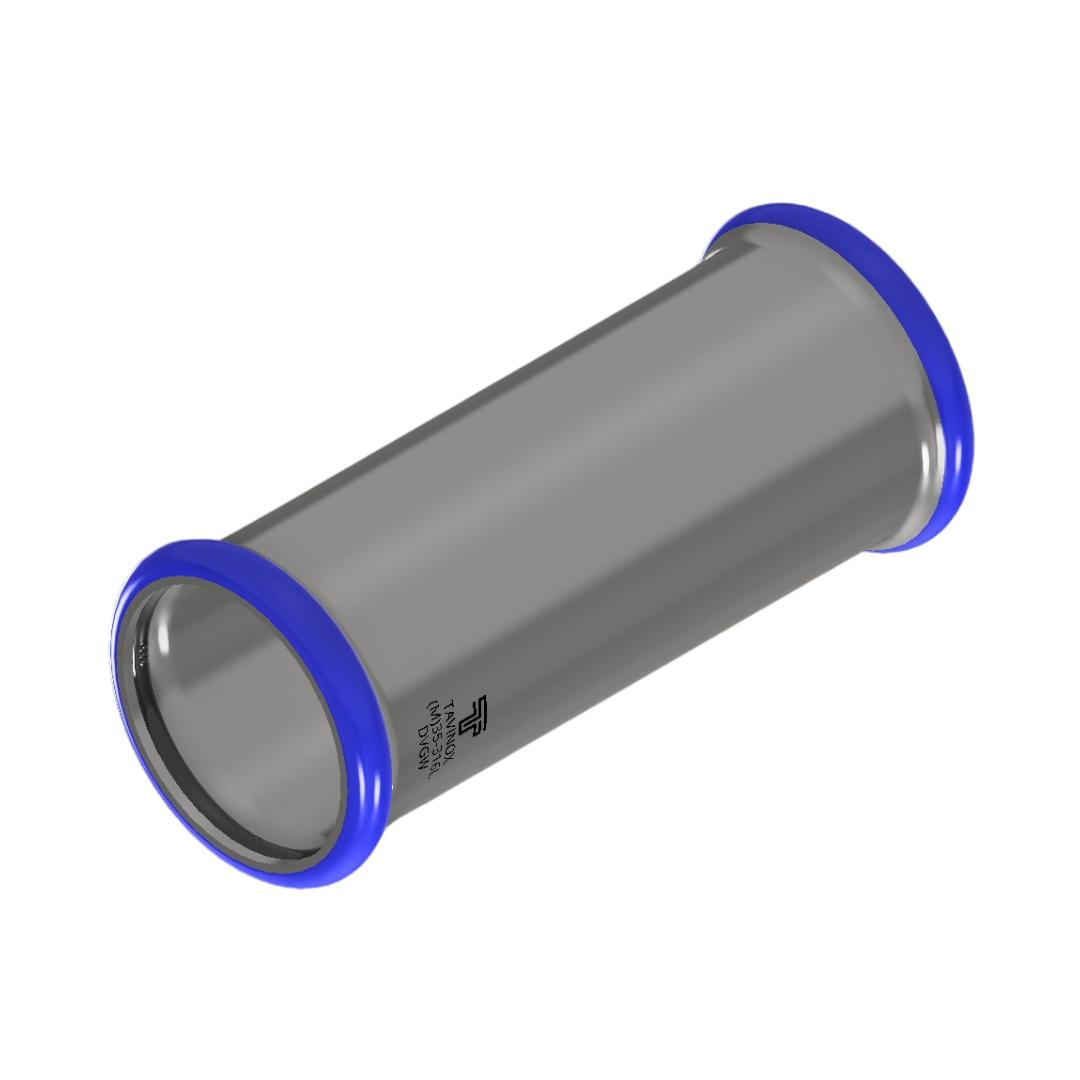

TAVINOX PRESS Nátrubek přesuvný (FxF) je přesuvná nerezová spojka se 2 lisovanými konci. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.

Obsahuje modrý indikátor nezalisovaného spoje.
Detekce nezalisovaného spoje pomocí systému Leak-Detect.
QR-kód na tvarovce obsahuje veškeré technické informace.

NA13FF TAVINOX PRESS Nátrubek přesuvný (FxF)

Produkt

Technické parametry

Kód	Rozměr	L (mm)	EAN	Sáček (ks)	Krabice (ks)
NA13FF.15	15 mm	74	8596683006597	10	100
NA13FF.18	18 mm	78	8596683006627	10	100
NA13FF.22 *	22 mm	83	8596683006658	10	100
NA13FF.28 *	28 mm	90	8596683006689	5	50
NA13FF.35 *	35 mm	102	8596683006719	5	30
NA13FF.42 *	42 mm	118	8596683006740	1	20
NA13FF.54 *	54 mm	142	8596683006771	1	15
NA13FF.76 *	76,1 mm	224	8596683006801	1	6
NA13FF.88 *	88,9 mm	252	8596683006832	1	2
NA13FF.108 *	108 mm	304	8596683006863	1	1

* Produkty s certifikací PAVUS pro požární rozvody (DN20–DN100).

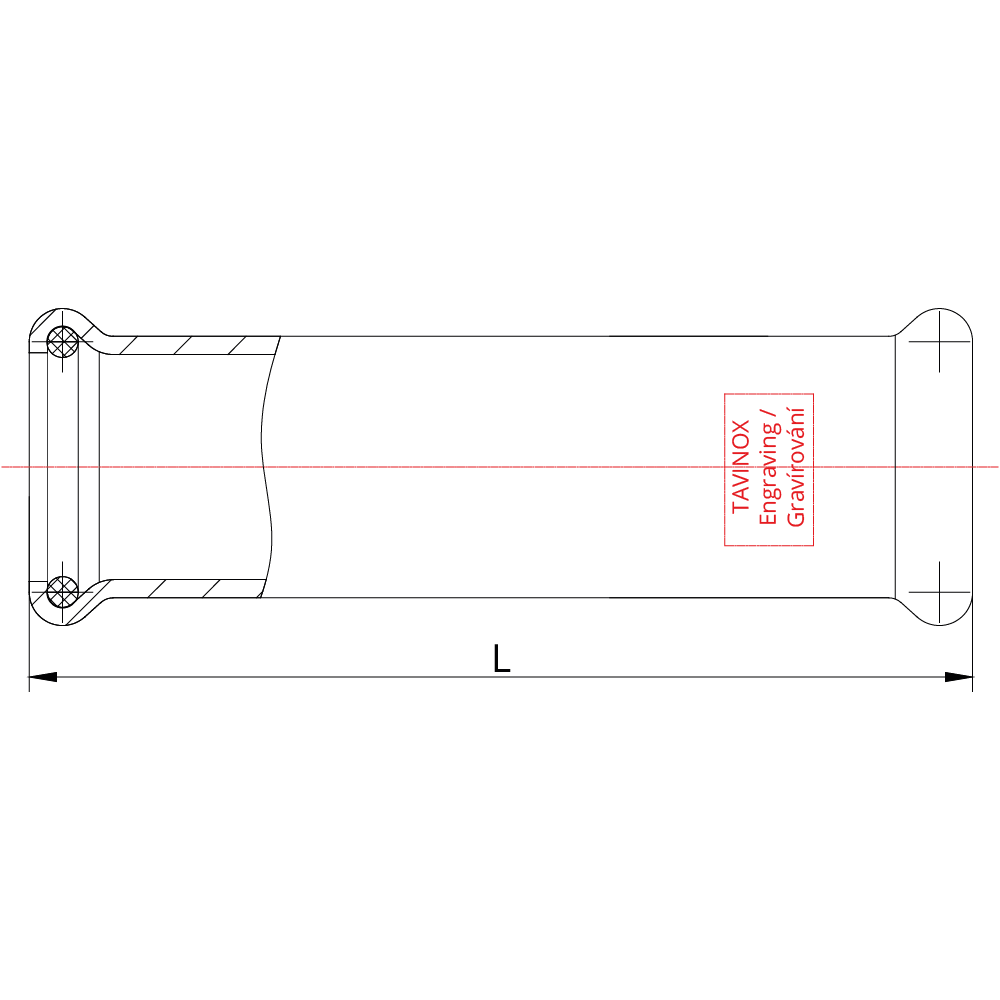

Technický výkres

Skladová dostupnost a ceník

Stav	Kód	Rozměr	EAN	Hmotnost	Cena
Skladem	NA13FF.15	15 mm	8596683006597	0,051 kg	133 Kč
Skladem	NA13FF.18	18 mm	8596683006627	0,062 kg	156 Kč
Skladem	NA13FF.22	22 mm	8596683006658	0,08 kg	187 Kč
Skladem	NA13FF.28	28 mm	8596683006689	0,106 kg	205 Kč
Skladem	NA13FF.35	35 mm	8596683006719	0,147 kg	293 Kč
Skladem	NA13FF.42	42 mm	8596683006740	0,202 kg	414 Kč
Skladem	NA13FF.54	54 mm	8596683006771	0,308 kg	575 Kč
Skladem	NA13FF.76	76,1 mm	8596683006801	0,86 kg	2 487 Kč
Omezené množství	NA13FF.88	88,9 mm	8596683006832	1,2 kg	2 754 Kč
Skladem	NA13FF.108	108 mm	8596683006863	1,65 kg	3 691 Kč

Všechny ceny jsou uvedeny bez DPH.

Technické listy ke stažení

NA13FFPřehled celé rodiny NA13FF.1515 mm NA13FF.1818 mm NA13FF.2222 mm NA13FF.2828 mm NA13FF.3535 mm NA13FF.4242 mm NA13FF.5454 mm NA13FF.7676,1 mm NA13FF.8888,9 mm NA13FF.108108 mm

Certifikáty a osvědčení

Certifikát DVGW

Deutscher Verein des Gas- und Wasserfaches

Certifikát ITC

Institut pro testování a certifikaci

Certifikát PAVUS

Požární zkoušení a certifikace

EPD Deklarace

Environmental Product Declaration

Prohlášení o shodě – pitná voda

Declaration of Conformity

ISO 9001 / ISO 14001

Systém řízení kvality a životního prostředí

Technické parametry a fakta

TAVINOX PRESS Nátrubek přesuvný (FxF) je vyroben z austenitické nerezové oceli AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina NA13FF pokrývá 10 velikostí v rozsahu 15–108 mm, což odpovídá DN12 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS Nátrubek přesuvný (FxF) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisování nevyžaduje přívod elektřiny ani plynu během spoje (akumulátorový stroj 19–65 kN), takže úspora energie na 100 spojích je ~300 kWh oproti svářečce 6 kW. Ekvivalent ~150 kg CO₂.

Často kladené otázky

Co je TAVINOX PRESS Nátrubek přesuvný (FxF)?

Z jakého materiálu je vyrobená TAVINOX PRESS Nátrubek přesuvný (FxF)?

TAVINOX PRESS Nátrubek přesuvný (FxF) je vyrobená z nerezové oceli AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.

Jaký je maximální tlak a teplota pro TAVINOX PRESS Nátrubek přesuvný (FxF)?

Maximální pracovní tlak TAVINOX PRESS Nátrubek přesuvný (FxF) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).

Jaké certifikace má TAVINOX PRESS Nátrubek přesuvný (FxF)?

TAVINOX PRESS Nátrubek přesuvný (FxF) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.

Jaký lisovací profil používá TAVINOX PRESS Nátrubek přesuvný (FxF)?

TAVINOX PRESS Nátrubek přesuvný (FxF) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Jaké velikosti TAVINOX PRESS Nátrubek přesuvný (FxF) jsou dostupné?

K dispozici je 10 velikostí v rozsahu 15–108 mm. Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
