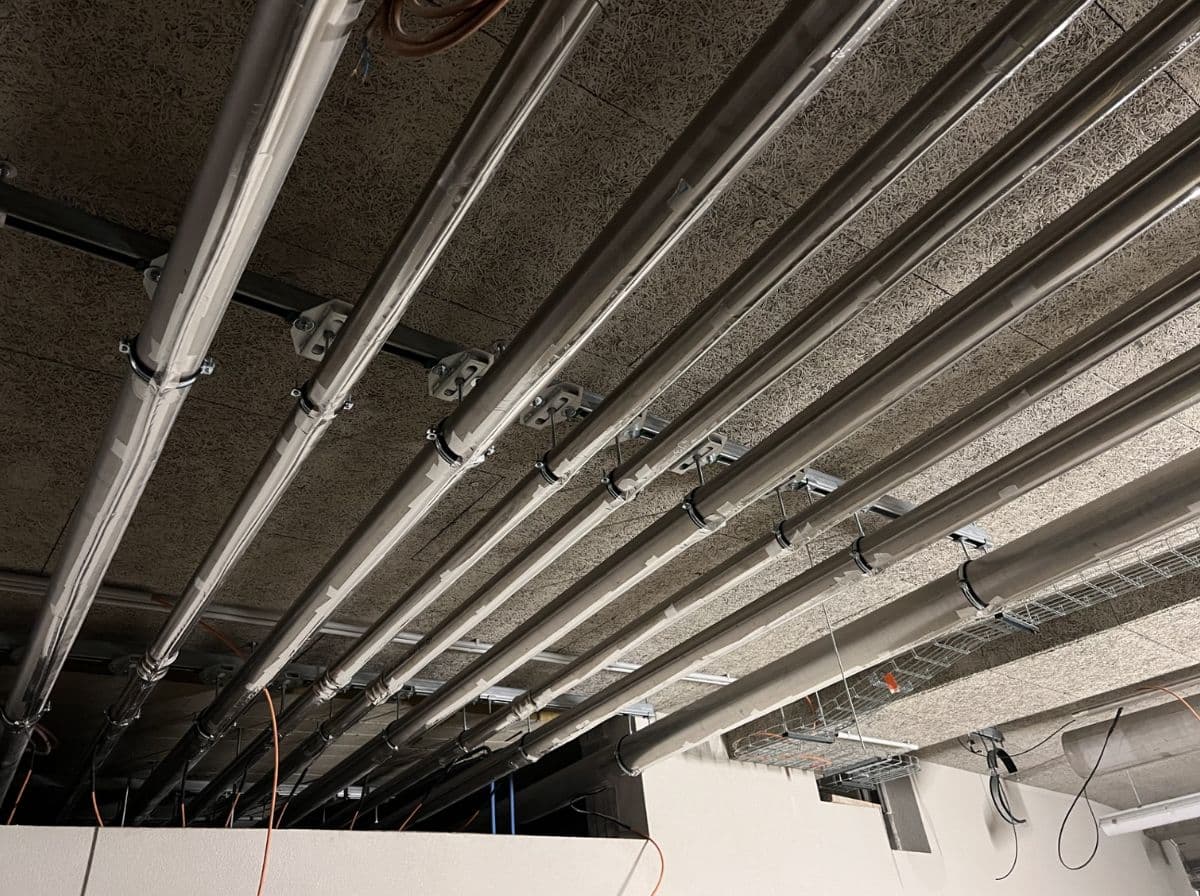

Otopné soustavy
Teplo má proudit spolehlivě. Každý den, každou zimu.
TAVINOX PRESS je nerezový lisovací systém vhodný pro topné systémy v budovách navržené podle EN 12828.
Proč nerezová ocel pro otopné soustavy
Otopná soustava musí fungovat spolehlivě dlouhé roky. Nejen při spuštění, ale i po nespočet tepelných cyklů.
Nulová difuze kyslíku
Nerezové potrubí nepropouští kyslík do otopné vody. Chrání radiátory a čerpadla před korozí, na rozdíl od jiných materiálů.
Bez chemické úpravy vody
Potrubí nevyžaduje inhibitory koroze v otopné vodě, na rozdíl od rozvodů z uhlíkové oceli, kde je úprava vody nutná.
Minimální tepelná roztažnost
Jednodušší kompenzace dilatace, méně kompenzátorů, méně problémů při projektování dlouhých tras.
Čistý otopný okruh
Nevznikají korozní produkty, které zanášejí výměníky, ventily a regulační armatury. Díky tomu soustava zůstává hydraulicky čistá.
Životnost bez výměny
Při dodržení provozních podmínek slouží nerezové rozvody topení po celou dobu životnosti budovy bez nutnosti generální výměny.
Odolnost vůči vysokým průtokům
Důležité u soustav s proměnným průtokem a frekvenčně řízenými čerpadly.
Navržený pro všechny typy staveb
Bytové domy
Rodinné domy
Hotely
Nemocnice
Průmyslové objekty
Veřejné stavbyHledáte další použití nerezového systému TAVINOX PRESS?
Další oblasti použitíTechnické parametry pro otopné soustavy
| Parametr | Hodnota |
|---|---|
| Provozní tlak (EN 12828) | 16 bar |
| Max. provozní teplota | 110 °C |
| Materiál tvarovek | AISI 316L (1.4404) |
| Materiál trubek | AISI 316L / AISI 304L |
| Dimenzní řada – lisování | 15–108 mm |
| Dimenzní řada – drážkování | 133–323 mm |
| Profil zalisování | M |
| Těsnění – standard | EPDM (–55 až +120 °C) |
| Těsnění – vysokoteplotní | FKM (–20 až +160 °C, nárazově 200 °C) |
| Tepelná roztažnost | α = 0,0165 mm/m·K |
| Detekce nezalisovaného spoje | Leak Detect (od 0,1 bar) + modrý indikátor |
Napojení na jiné materiály: Kombinace s mědí a jinou nerezí bez omezení. S uhlíkovou ocelí jen přes mosaznou dielektrickou vsuvku (min. 50 mm), proudění vždy od uhlíkové oceli k nerezové. Kompletní parametry systému TAVINOX PRESS se nacházejí v technickém manuálu.
Ke stažení
Technický manuál TAVINOX PRESS
obsahuje například sekce:
- Dimenzování dle EN 12828
- Dilatace a kompenzace tras
- Požadavky na otopnou vodu
- Montáž a tlakové zkoušky
- Kompatibilita s kotli a TČ
“Otopná soustava se navrhuje na desítky let. Volba materiálu potrubí rozhodne o tom, zda za 20 let budete řešit opravy, nebo ne.”
Nerezové lisovací potrubí eliminuje riziko koroze a zanášení okruhu po celou projektovanou životnost budovy.
Další oblasti použití nerezového systému TAVINOX
Rozvody pitné vody
AISI 316L / 304L, certifikováno DVGW a ITC. Hygienicky nezávadné, bez biofilmu, bez chemické úpravy vody.
Více informací
Chladicí a klimatizační rozvody
6 bar / –10 °C. Odolný vůči vnější kondenzaci, inertní vůči směsím voda/glykol 50/50.
Více informací

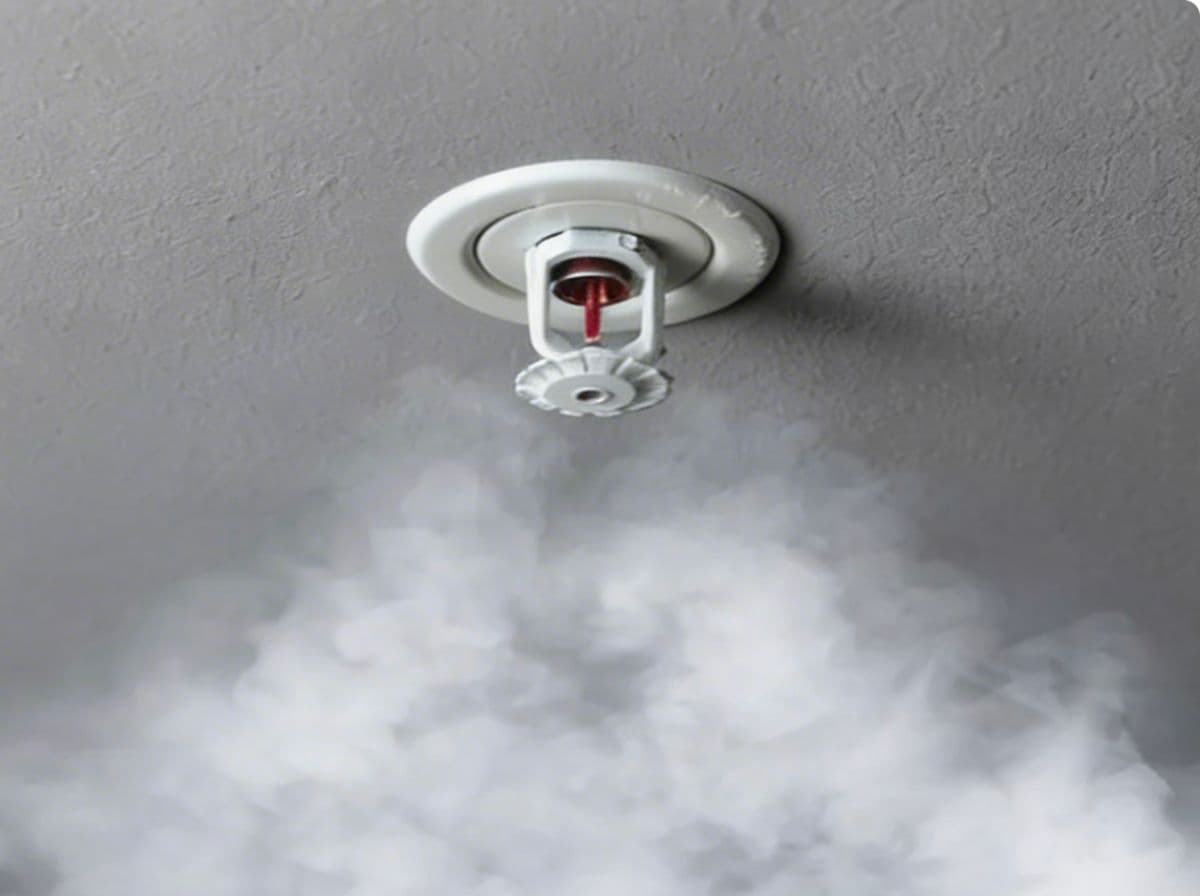

Rozvody požární ochrany
Certifikace PAVUS dle VdS CEA 4001. Ø22–108 mm, mokrý i suchý systém. Třídy LH, OH1–OH4.
Více informací
Rozvody stlačeného vzduchu
10 bar / 60 °C, třída 1–3 dle ISO 8573-1. Vakuum do –0,8 bar. Nulová vnitřní koroze, čistý vzduch bez kontaminace.
Více informací

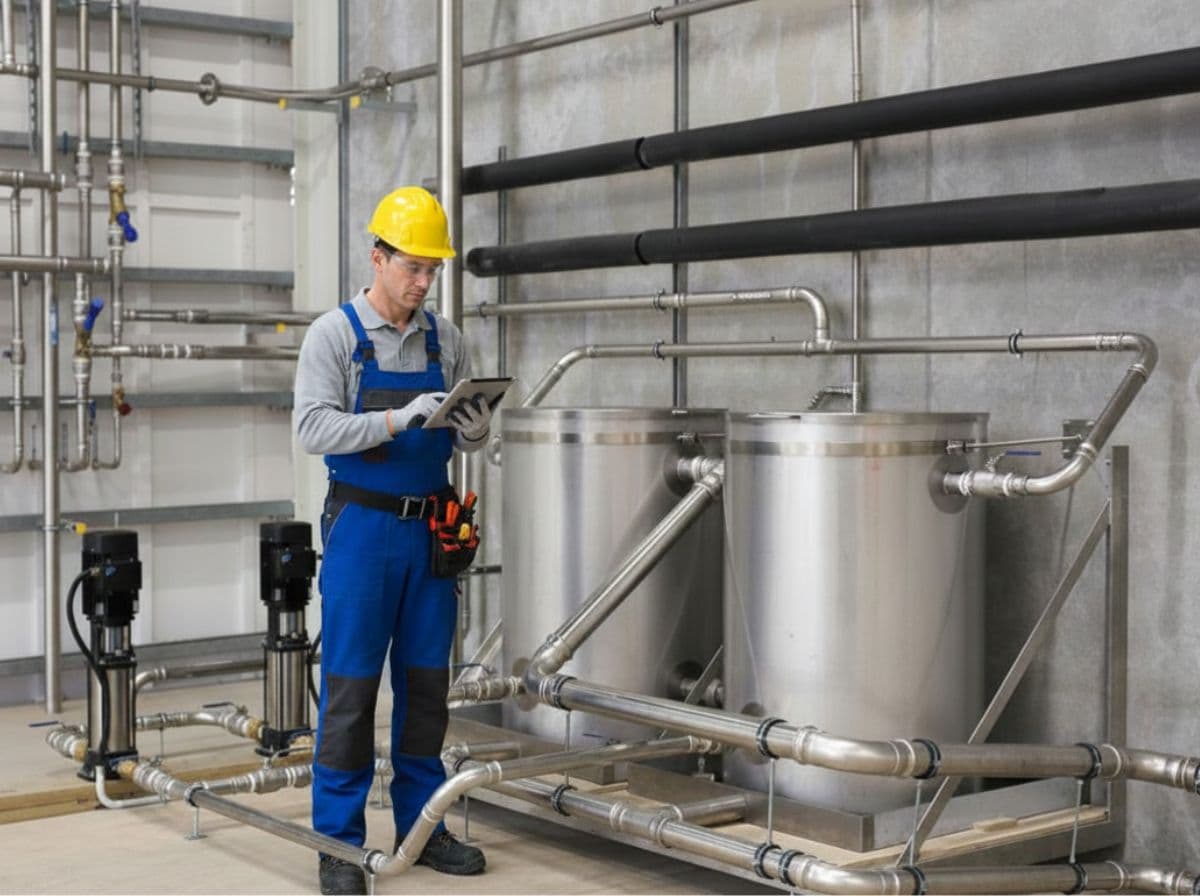

Tepelná čerpadla a solární systémy
6 bar, –35 až +110 °C, krátkodobě 200 °C. Inertní vůči glykolovým směsím, jeden materiál pro oba režimy TČ.
Více informací

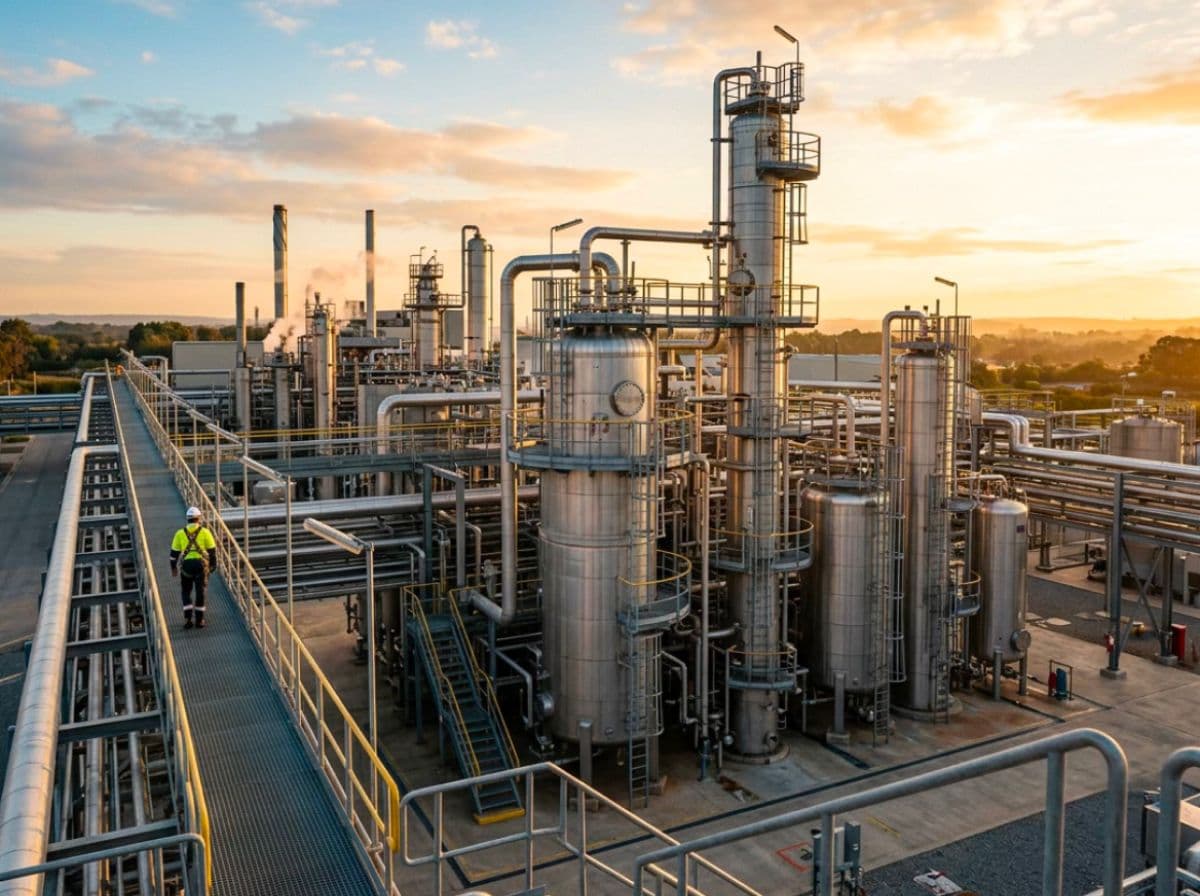

Užitková a průmyslová voda
