TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG)

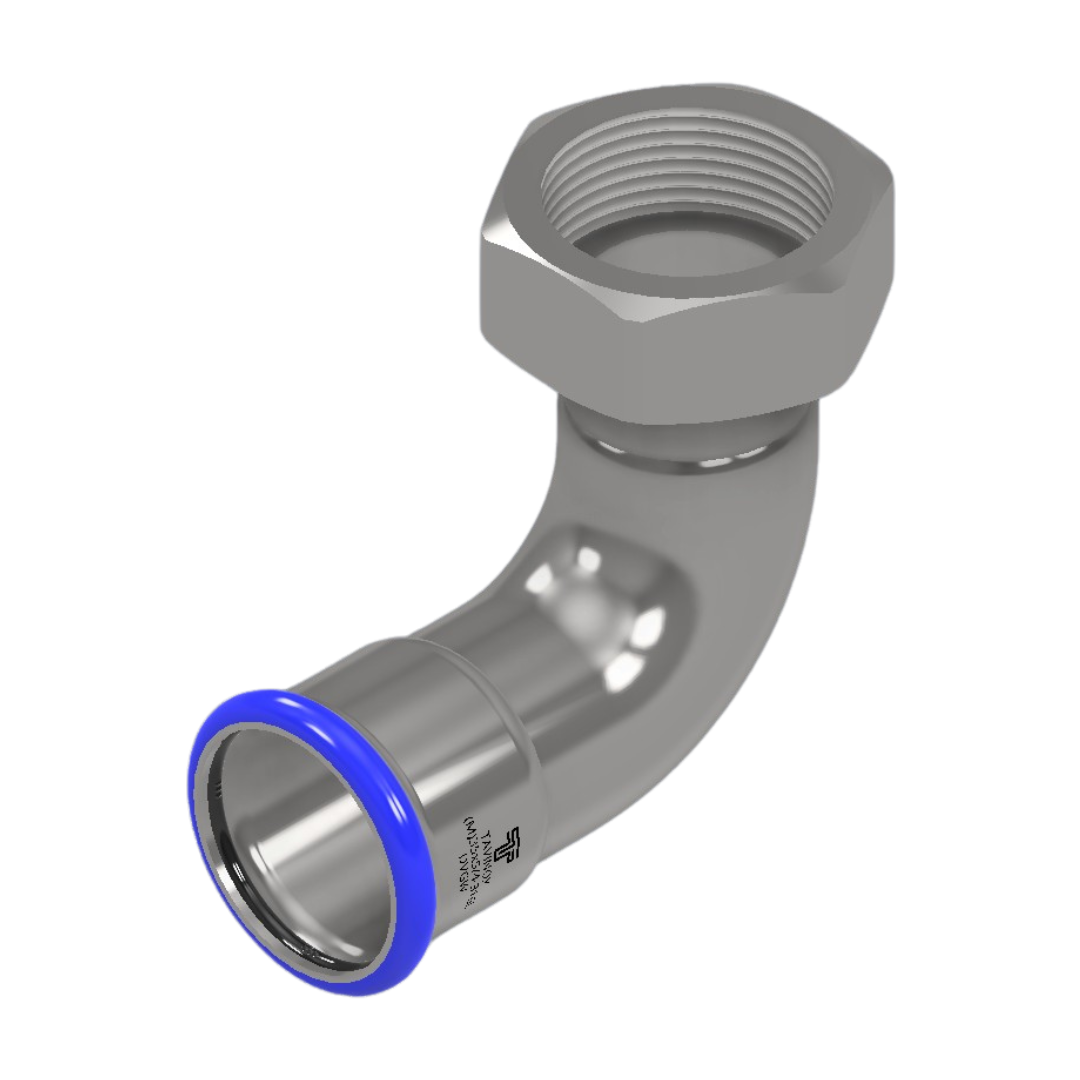

TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG) je nerezový přechodový 90° oblouk s 2 lisovanými konci a šroubením. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- QR-kód na tvarovce obsahuje veškeré technické informace.
Produkt
Technické parametry
| Kód | Rozměr | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | EAN | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| OB12FG.1512 | 15 mm x 1/2" | 20 | 45 | 16.5 | 45 | 08596683010167 | 10 | 100 |
| OB12FG.1812 | 18 mm x 1/2" | 20 | 50 | 21.5 | 50 | 08596683010198 | 10 | 80 |
| OB12FG.2234 * | 22 mm x 3/4" | 20.5 | 57 | 26 | 54.5 | 08596683010228 | 10 | 60 |
| OB12FG.281 * | 28 mm x 1" | 22.5 | 68 | 34.5 | 65.5 | 08596683010259 | 5 | 40 |
| OB12FG.3554 * | 35 mm x 5/4" | 26 | 73.5 | 36 | 70.5 | 08596683010280 | 5 | 25 |
| OB12FG.4264 * | 42 mm x 6/4" | 30 | 85.5 | 43.5 | 87.5 | 08596683010310 | 1 | 20 |
| OB12FG.542 * | 54 mm x 2" | 34.5 | 105 | 57 | 102.5 | 08596683010341 | 1 | 10 |
* Produkty certifikované pro požární rozvody dle normy VdS.

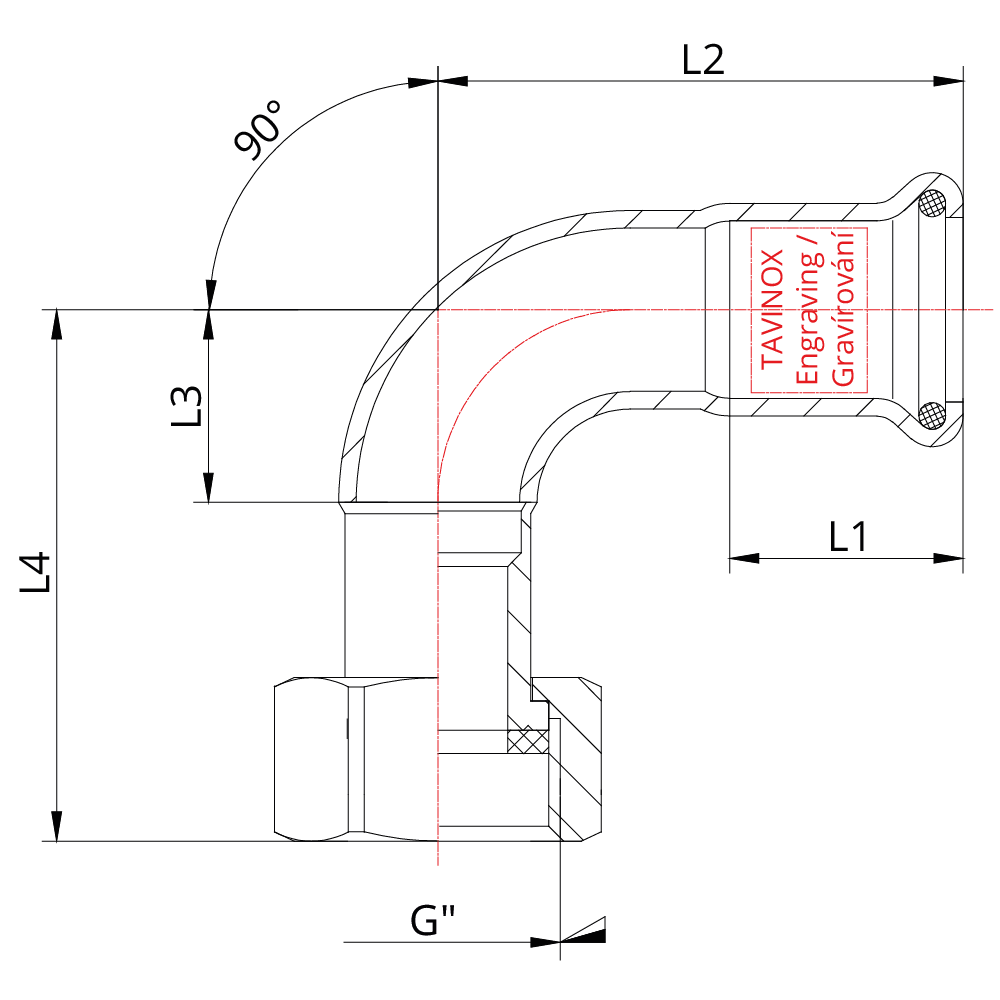

Technický výkres
Skladová dostupnost a ceník
| Stav | Kód | Rozměr | EAN | Hmotnost | Cena |
|---|---|---|---|---|---|
| Skladem | OB12FG.1512 | 15 mm x 1/2" | 08596683010167 | 0,075 kg | 311 Kč |
| Skladem | OB12FG.1812 | 18 mm x 1/2" | 08596683010198 | 0,078 kg | 589 Kč |
| Skladem | OB12FG.2234 | 22 mm x 3/4" | 08596683010228 | 0,12 kg | 643 Kč |
| Skladem | OB12FG.281 | 28 mm x 1" | 08596683010259 | 0,175 kg | 890 Kč |
| Skladem | OB12FG.3554 | 35 mm x 5/4" | 08596683010280 | 0,279 kg | 1 325 Kč |
| Skladem | OB12FG.4264 | 42 mm x 6/4" | 08596683010310 | 0,402 kg | 1 588 Kč |
| Skladem | OB12FG.542 | 54 mm x 2" | 08596683010341 | 0,661 kg | 2 691 Kč |
Všechny ceny jsou uvedeny bez DPH.
Technické listy ke stažení
Certifikáty a osvědčení
Certifikát DVGW
Deutsche Vereinigung des Gas- und Wasserfaches
Certifikát ITC
Institut pro testování a certifikaci
Certifikát PAVUS
Požární zkoušení a certifikace
EPD Deklarace
Environmental Product Declaration
Prohlášení o shodě – pitná voda
Declaration of Conformity
ISO 9001 / ISO 14001
Systém řízení kvality a životního prostředí
Technické parametry a fakta
TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG) je vyroben z austenitické nerezové oceli Ušlechtilá ocel AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina OB12FG pokrývá 7 velikostí v rozsahu 15 mm x 1/2"–54 mm x 2" mm, což odpovídá DN15 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisování nevyžaduje přívod elektřiny ani plynu během spoje (akumulátorový stroj 32–60 kN), takže úspora energie na 100 spojích je ~600 kWh oproti svářečce 6 kW. Ekvivalent ~150 kg CO₂.
Často kladené otázky
Co je TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG)?
TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG) je nerezový přechodový 90° oblouk s 2 lisovanými konci a šroubením. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
Z jakého materiálu je vyrobená TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG)?
TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG) je vyrobená z nerezové oceli Ušlechtilá ocel AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.
Jaký je maximální tlak a teplota pro TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG)?
Maximální pracovní tlak TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít HNBR těsnění (−20 °C až +150 °C, solární systémy) nebo FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).
Jaké certifikace má TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG)?
TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.
Jaký lisovací profil používá TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG)?
TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.
Jaké velikosti TAVINOX PRESS Přechodový oblouk 90° se šroubením (FxG) jsou dostupné?
K dispozici je 7 velikostí v rozsahu 15 mm x 1/2"–54 mm x 2" mm. Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
