TAVINOX® PRESS — Tvarovky 316L
TAVINOX PRESS Redukovaná vsuvka (MxF)
TAVINOX PRESS Redukovaná vsuvka (MxF) je nerezová vsuvná tvarovka s 1 lisovaným koncem. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- QR-kód na tvarovce obsahuje veškeré technické informace.

Produkt
Technické parametry
| Kód | Rozměr | L (mm) | L1 (mm) | L2 (mm) | Typ | EAN | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| PR14MF.1815 | 18 x 15 mm | 67.5 | 20 | 38 | A | 8596683001592 | 10 | 250 |
| PR14MF.2215 | 22 x 15 mm | 67.5 | 20 | 38 | A | 8596683001622 | 10 | 120 |
| PR14MF.2218 | 22 x 18 mm | 68.5 | 20 | 37 | A | 8596683001653 | 10 | 120 |
| PR14MF.2815 | 28 x 15 mm | 81.5 | 20 | 52 | A | 8596683001684 | 5 | 100 |
| PR14MF.2818 | 28 x 18 mm | 78.5 | 20 | 47 | A | 8596683001714 | 5 | 100 |
| PR14MF.2822 * | 28 x 22 mm | 78.5 | 20.5 | 47 | A | 8596683001745 | 5 | 100 |
| PR14MF.3515 | 35 x 15 mm | 85.5 | 20 | 56 | A | 8596683001776 | 5 | 50 |
| PR14MF.3518 | 35 x 18 mm | 87.5 | 20 | 56 | A | 8596683001806 | 5 | 50 |
| PR14MF.3522 * | 35 x 22 mm | 81.5 | 20.5 | 50 | A | 8596683001837 | 5 | 60 |
| PR14MF.3528 * | 35 x 28 mm | 79.5 | 22.5 | 44.5 | A | 8596683001868 | 5 | 60 |
| PR14MF.4215 | 42 x 15 mm | 91.5 | 20 | 62 | A | 8596683001899 | 1 | 30 |
| PR14MF.4218 | 42 x 18 mm | 93.5 | 20 | 62 | A | 8596683001929 | 1 | 30 |
| PR14MF.4222 * | 42 x 22 mm | 93.5 | 20.5 | 62 | A | 8596683001950 | 1 | 30 |
| PR14MF.4228 * | 42 x 28 mm | 99.5 | 22.5 | 64.5 | A | 8596683001981 | 1 | 30 |
| PR14MF.4235 * | 42 x 35 mm | 94.5 | 26 | 54 | A | 8596683002018 | 1 | 30 |
| PR14MF.5415 | 54 x 15 mm | 104.5 | 20 | 75 | A | 8596683002049 | 1 | 20 |
| PR14MF.5418 | 54 x 18 mm | 106.5 | 20 | 75 | A | 8596683002070 | 1 | 20 |
| PR14MF.5422 * | 54 x 22 mm | 105.5 | 20.5 | 74 | A | 8596683002100 | 1 | 20 |
| PR14MF.5428 * | 54 x 28 mm | 107.5 | 22.5 | 72.5 | A | 8596683002131 | 1 | 20 |
| PR14MF.5435 * | 54 x 35 mm | 106.5 | 26 | 69 | A | 8596683002162 | 1 | 20 |
| PR14MF.5442 * | 54 x 42 mm | 102.5 | 30 | 63.5 | A | 8596683002193 | 1 | 20 |
| PR14MF.7622 * | 76,1 x 22 mm | 135.5 | 20.5 | 70 | B | 8596683002223 | 1 | 12 |
| PR14MF.7628 * | 76,1 x 28 mm | 139 | 22.5 | 70 | B | 8596683002254 | 1 | 12 |
| PR14MF.7635 * | 76,1 x 35 mm | 141.5 | 26 | 70 | B | 8596683002285 | 1 | 12 |
| PR14MF.7642 * | 76,1 x 42 mm | 139 | 30 | 70 | B | 8596683002315 | 1 | 12 |
| PR14MF.7654 * | 76,1 x 54 mm | 145.5 | 34.5 | 70 | B | 8596683002346 | 1 | 12 |
| PR14MF.8842 * | 88,9 x 42 mm | 152 | 30 | 80 | B | 8596683002377 | 1 | 6 |
| PR14MF.8854 * | 88,9 x 54 mm | 157.5 | 34.5 | 80 | B | 8596683002407 | 1 | 6 |
| PR14MF.8876 * | 88,9 x 76,1 mm | 176.5 | 51.5 | 80 | B | 8596683002438 | 1 | 6 |
| PR14MF.10854 * | 108 x 54 mm | 180.5 | 34.5 | 95 | B | 8596683002469 | 1 | 2 |
| PR14MF.10876 * | 108 x 76,1 mm | 192.5 | 51.5 | 95 | B | 8596683002490 | 1 | 2 |
| PR14MF.10888 * | 108 x 88,9 mm | 211 | 58 | 95 | B | 8596683002520 | 1 | 2 |
* Produkty s certifikací PAVUS pro požární rozvody (DN20–DN100).

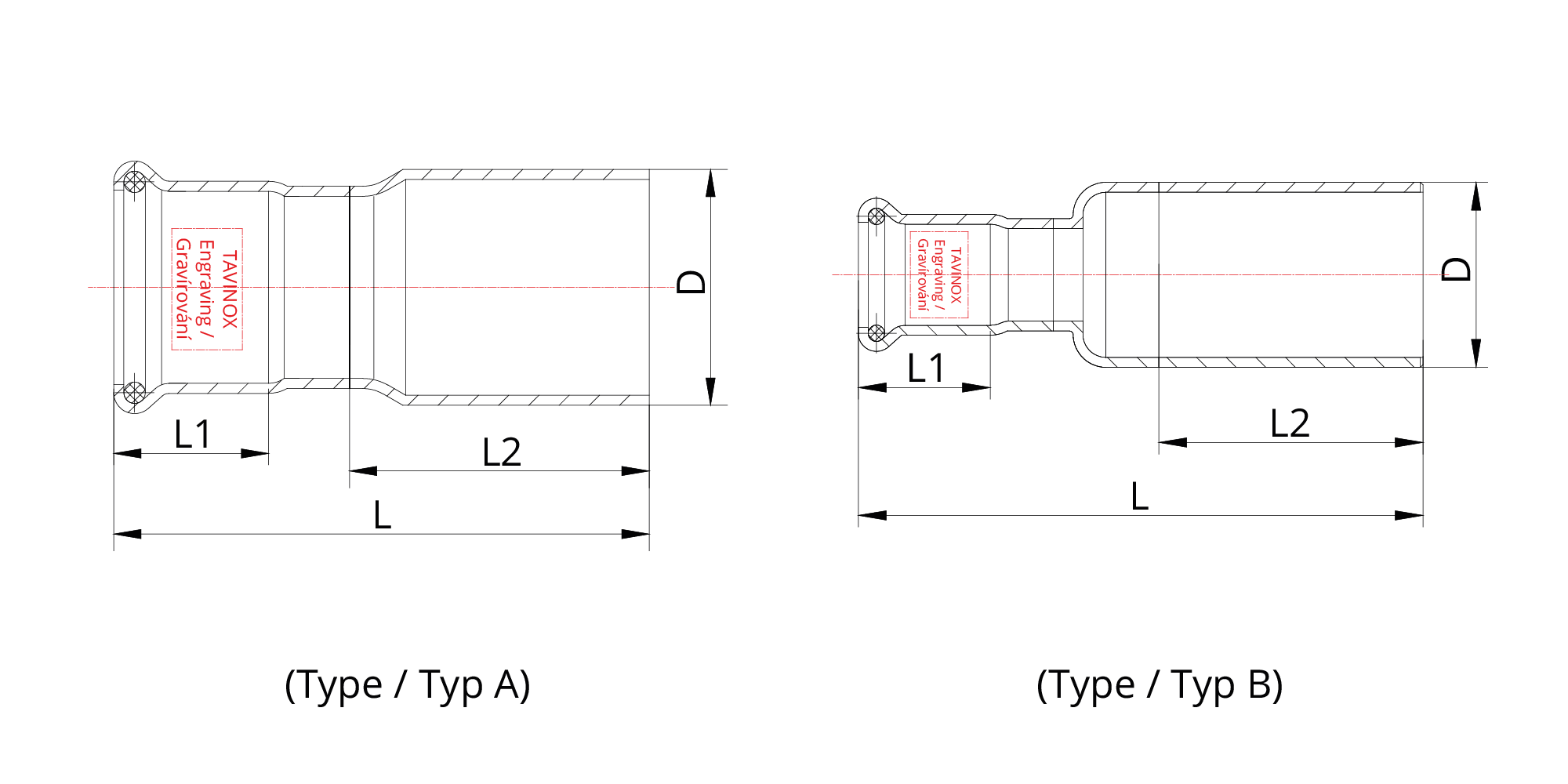

Technický výkres

Environmentální dopad lisovacích tvarovek TAVINOX PRESS (AISI 316L, 15–108 mm) je spočítaný metodou posuzování životního cyklu (LCA) a nezávisle ověřený: EPD č. 3015-EPD-030070031 podle ISO 14025 a EN 15804 ověřil TZÚS Praha a platí do 17. 6. 2031. Lisování probíhá bez otevřeného plamene a svařovacích plynů.
7,43
kg CO₂ ekv.
na 1 kg tvarovek, moduly A1–A3
80 %
recyklovaného materiálu v tvarovkách
85 %
oceli z tvarovek se na konci životnosti recykluje (předpoklad výpočtu EPD)
Zdroj: EPD č. 3015-EPD-030070031
- Moduly A1–A3 jsou výrobní fáze podle EN 15804: získání surovin, doprava a výroba.
- Čísla nejsou určena k přímému srovnání s EPD jiných výrobků — srovnávat lze jen prohlášení zpracovaná podle shodných pravidel EN 15804.
- Lisování elektrickým nářadím podle EPD spotřebuje zanedbatelné množství energie, a do výpočtu proto nevstupuje.
- Nerezová ocel je plně recyklovatelný materiál.
- EPD slouží jako podklad pro certifikace budov LEED, BREEAM a SBToolCZ; zda a jak se započítá, určuje konkrétní verze systému a projekt.
Ověřená EPD veřejně k nahlédnutí
Environmentální prohlášení o produktu (EPD) je nezávisle ověřené a veřejně vystavené v databázi EPD České republiky na portálu Ministerstva životního prostředí.
Všechna čísla z EPD a jak je číst
Kompletní certifikáty, prohlášení o shodě a další dokumenty jsou k dispozici po přihlášení na webu.
Skladová dostupnost a ceník
PR14MF.1815
18 x 15 mm
127 Kč
SklademEAN 8596683001592Hmotnost 0,043 kgPR14MF.2215
22 x 15 mm
141 Kč
SklademEAN 8596683001622Hmotnost 0,048 kgPR14MF.2218
22 x 18 mm
148 Kč
SklademEAN 8596683001653Hmotnost 0,051 kgPR14MF.2815
28 x 15 mm
180 Kč
SklademEAN 8596683001684Hmotnost 0,08 kgPR14MF.2818
28 x 18 mm
165 Kč
SklademEAN 8596683001714Hmotnost 0,07 kgPR14MF.2822
28 x 22 mm
165 Kč
SklademEAN 8596683001745Hmotnost 0,068 kgPR14MF.3515
35 x 15 mm
253 Kč
SklademEAN 8596683001776Hmotnost 0,098 kgPR14MF.3518
35 x 18 mm
283 Kč
SklademEAN 8596683001806Hmotnost 0,093 kgPR14MF.3522
35 x 22 mm
208 Kč
SklademEAN 8596683001837Hmotnost 0,09 kgPR14MF.3528
35 x 28 mm
272 Kč
SklademEAN 8596683001868Hmotnost 0,093 kgPR14MF.4215
42 x 15 mm
311 Kč
SklademEAN 8596683001899Hmotnost 0,115 kgPR14MF.4218
42 x 18 mm
340 Kč
SklademEAN 8596683001929Hmotnost 0,116 kgPR14MF.4222
42 x 22 mm
336 Kč
SklademEAN 8596683001950Hmotnost 0,125 kgPR14MF.4228
42 x 28 mm
321 Kč
SklademEAN 8596683001981Hmotnost 0,121 kgPR14MF.4235
42 x 35 mm
321 Kč
SklademEAN 8596683002018Hmotnost 0,12 kgPR14MF.5415
54 x 15 mm
605 Kč
SklademEAN 8596683002049Hmotnost 0,099 kgPR14MF.5418
54 x 18 mm
692 Kč
SklademEAN 8596683002070Hmotnost 0,149 kgPR14MF.5422
54 x 22 mm
639 Kč
SklademEAN 8596683002100Hmotnost 0,17 kgPR14MF.5428
54 x 28 mm
466 Kč
SklademEAN 8596683002131Hmotnost 0,175 kgPR14MF.5435
54 x 35 mm
541 Kč
SklademEAN 8596683002162Hmotnost 0,18 kgPR14MF.5442
54 x 42 mm
488 Kč
SklademEAN 8596683002193Hmotnost 0,19 kgPR14MF.7622
76,1 x 22 mm
1 392 Kč
SklademEAN 8596683002223Hmotnost 0,25 kgPR14MF.7628
76,1 x 28 mm
1 405 Kč
SklademEAN 8596683002254Hmotnost 0,25 kgPR14MF.7635
76,1 x 35 mm
1 463 Kč
SklademEAN 8596683002285Hmotnost 0,25 kgPR14MF.7642
76,1 x 42 mm
1 512 Kč
SklademEAN 8596683002315Hmotnost 0,332 kgPR14MF.7654
76,1 x 54 mm
1 515 Kč
SklademEAN 8596683002346Hmotnost 0,345 kgPR14MF.8842
88,9 x 42 mm
1 867 Kč
SklademEAN 8596683002377Hmotnost 0,375 kgPR14MF.8854
88,9 x 54 mm
1 939 Kč
SklademEAN 8596683002407Hmotnost 0,42 kgPR14MF.8876
88,9 x 76,1 mm
2 532 Kč
SklademEAN 8596683002438Hmotnost 0,726 kgPR14MF.10854
108 x 54 mm
2 374 Kč
SklademEAN 8596683002469Hmotnost 0,812 kgPR14MF.10876
108 x 76,1 mm
2 970 Kč
SklademEAN 8596683002490Hmotnost 1,014 kgPR14MF.10888
108 x 88,9 mm
3 196 Kč
SklademEAN 8596683002520Hmotnost 1,076 kg
Všechny ceny jsou uvedeny bez DPH.
Technické listy ke stažení
Certifikáty a osvědčení
Certifikát DVGW
Deutscher Verein des Gas- und Wasserfaches
Certifikát ITC
Institut pro testování a certifikaci
Certifikát PAVUS
Požární zkoušení a certifikace
EPD
Environmentální prohlášení o produktu (tvarovky a trubky PRESS)
Prohlášení o shodě – pitná voda
Declaration of Conformity
ISO 9001 / ISO 14001
Systém managementu dovozce CZECH STYLE, spol. s r.o.
Technické parametry a fakta
TAVINOX PRESS Redukovaná vsuvka (MxF) je vyrobena z austenitické nerezové oceli AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina PR14MF pokrývá 32 velikostí v rozsahu 18 x 15–108 x 88,9 mm, což odpovídá DN15 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS Redukovaná vsuvka (MxF) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisuje se akumulátorovým strojem (19–65 kN), bez otevřeného plamene a svařovacích plynů.
Často kladené otázky
Co je TAVINOX PRESS Redukovaná vsuvka (MxF)?
TAVINOX PRESS Redukovaná vsuvka (MxF) je nerezová vsuvná tvarovka s 1 lisovaným koncem. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
Z jakého materiálu je vyrobená TAVINOX PRESS Redukovaná vsuvka (MxF)?
TAVINOX PRESS Redukovaná vsuvka (MxF) je vyrobená z nerezové oceli AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.
Jaký je maximální tlak a teplota pro TAVINOX PRESS Redukovaná vsuvka (MxF)?
Maximální pracovní tlak TAVINOX PRESS Redukovaná vsuvka (MxF) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).
Jaké certifikace má TAVINOX PRESS Redukovaná vsuvka (MxF)?
TAVINOX PRESS Redukovaná vsuvka (MxF) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.
Jaký lisovací profil používá TAVINOX PRESS Redukovaná vsuvka (MxF)?
TAVINOX PRESS Redukovaná vsuvka (MxF) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.
Jaké velikosti TAVINOX PRESS Redukovaná vsuvka (MxF) jsou dostupné?
K dispozici je 32 velikostí v rozsahu 18 x 15–108 x 88,9 mm. Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
Koupit online u partnerů
TAVINOX prodáváme výhradně přes velkoobchodní a prodejní partnery. Tady jsou jejich e-shopy — objednáte přímo u nich. (lisovací tvarovky TAVINOX PRESS)
U každého z těchto partnerů kupujete originální systém TAVINOX se všemi certifikacemi a zárukou výrobce. Všechna prodejní místa a mapa →
Máte technický dotaz?
K tvarovkám, trubkám nebo návrhu rozvodu TAVINOX PRESS vám odpoví technik TAVINOX osobně.
