TAVINOX® PRESS — Фітинги 316L

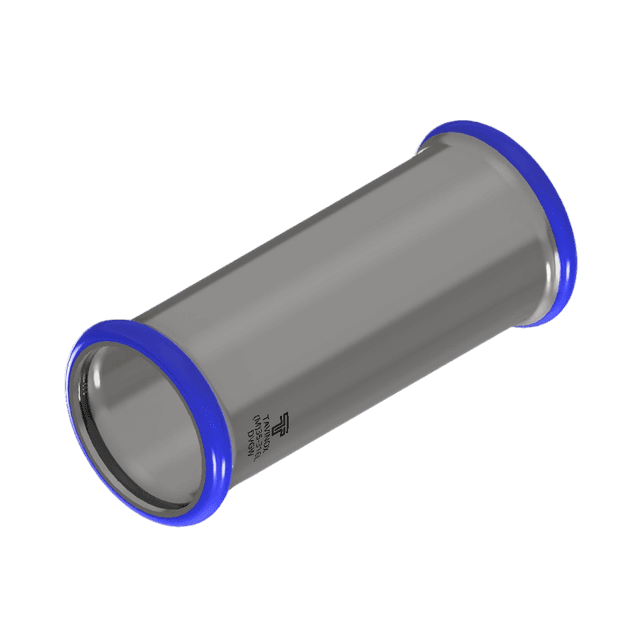

TAVINOX PRESS Насувна муфта (FxF)

NA13FF10 варіантів — 9 в наявності

TAVINOX PRESS Насувна муфта (FxF) — нержавіюча насувна муфта з 2 пресовими кінцями. Із системою TAVINOX PRESS ви змонтуєте трубопровід швидко, просто й чисто. TAVINOX PRESS — це комплексна трубопровідна система, придатна для будь-якої сфери застосування.

Містить синій індикатор незапресованого з'єднання.
Виявлення незапресованого з'єднання за допомогою системи Leak Detect.
QR-код на фітингу містить усю технічну інформацію.

NA13FF TAVINOX PRESS Насувна муфта (FxF)

Продукт

Технічні параметри

Код	Розмір	L (mm)	EAN	Пакет (шт.)	Коробка (шт.)
NA13FF.15	15 mm	74	8596683006597	10	100
NA13FF.18	18 mm	78	8596683006627	10	100
NA13FF.22 *	22 mm	83	8596683006658	10	100
NA13FF.28 *	28 mm	90	8596683006689	5	50
NA13FF.35 *	35 mm	102	8596683006719	5	30
NA13FF.42 *	42 mm	118	8596683006740	1	20
NA13FF.54 *	54 mm	142	8596683006771	1	15
NA13FF.76 *	76,1 mm	224	8596683006801	1	6
NA13FF.88 *	88,9 mm	252	8596683006832	1	2
NA13FF.108 *	108 mm	304	8596683006863	1	1

* Продукти із сертифікацією PAVUS для протипожежних трубопроводів (DN20–DN100).

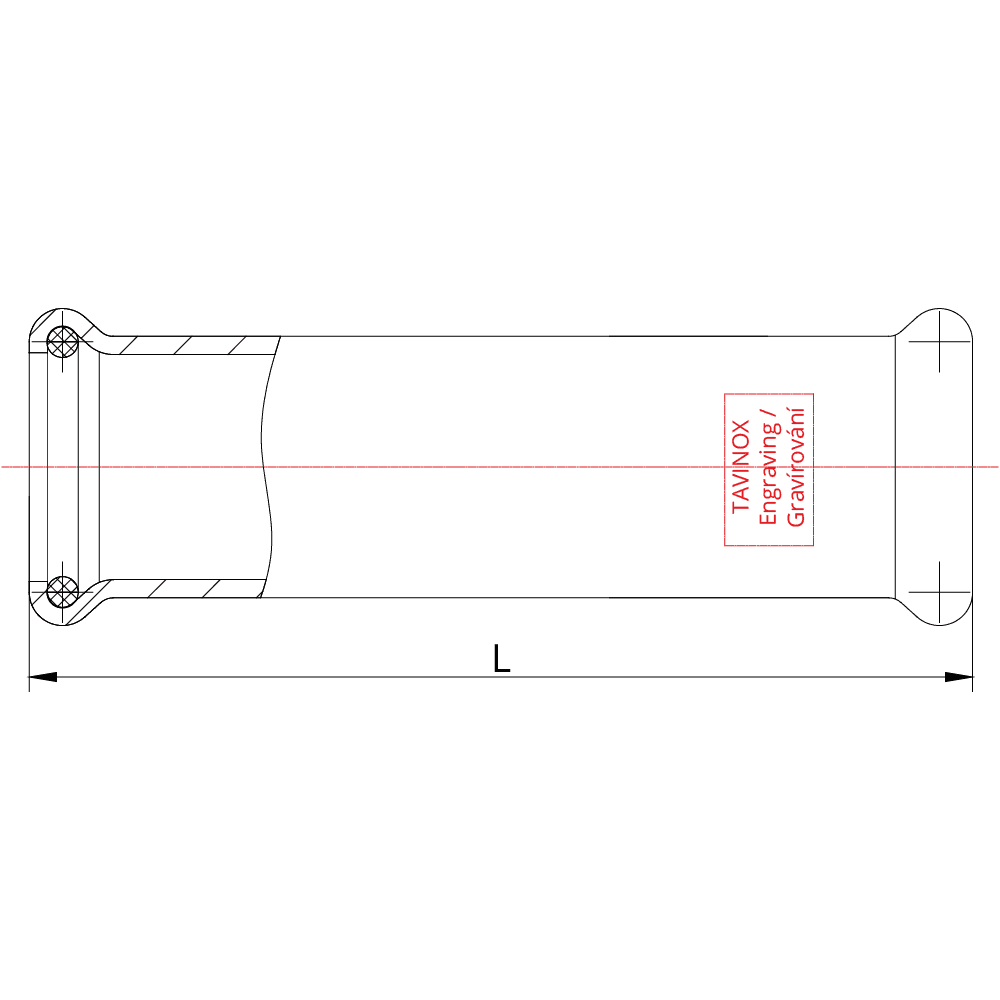

Технічне креслення

Наявність на складі та прайс-лист

NA13FF.15
15 mm
133 CZK
У наявностіEAN 8596683006597Вага 0,051 kg
NA13FF.18
18 mm
156 CZK
У наявностіEAN 8596683006627Вага 0,062 kg
NA13FF.22
22 mm
187 CZK
У наявностіEAN 8596683006658Вага 0,08 kg
NA13FF.28
28 mm
205 CZK
У наявностіEAN 8596683006689Вага 0,106 kg
NA13FF.35
35 mm
293 CZK
У наявностіEAN 8596683006719Вага 0,147 kg
NA13FF.42
42 mm
414 CZK
У наявностіEAN 8596683006740Вага 0,202 kg
NA13FF.54
54 mm
575 CZK
У наявностіEAN 8596683006771Вага 0,308 kg
NA13FF.76
76,1 mm
2 487 CZK
У наявностіEAN 8596683006801Вага 0,86 kg
NA13FF.88
88,9 mm
2 754 CZK
Обмежена кількістьEAN 8596683006832Вага 1,2 kg
NA13FF.108
108 mm
3 691 CZK
У наявностіEAN 8596683006863Вага 1,65 kg

Стан	Код	Розмір	EAN	Вага	Ціна
У наявності	NA13FF.15	15 mm	8596683006597	0,051 kg	133 CZK
У наявності	NA13FF.18	18 mm	8596683006627	0,062 kg	156 CZK
У наявності	NA13FF.22	22 mm	8596683006658	0,08 kg	187 CZK
У наявності	NA13FF.28	28 mm	8596683006689	0,106 kg	205 CZK
У наявності	NA13FF.35	35 mm	8596683006719	0,147 kg	293 CZK
У наявності	NA13FF.42	42 mm	8596683006740	0,202 kg	414 CZK
У наявності	NA13FF.54	54 mm	8596683006771	0,308 kg	575 CZK
У наявності	NA13FF.76	76,1 mm	8596683006801	0,86 kg	2 487 CZK
Обмежена кількість	NA13FF.88	88,9 mm	8596683006832	1,2 kg	2 754 CZK
У наявності	NA13FF.108	108 mm	8596683006863	1,65 kg	3 691 CZK

Усі ціни вказані без ПДВ.

Технічні листи для завантаження

NA13FFОгляд усієї серії NA13FF.1515 mm NA13FF.1818 mm NA13FF.2222 mm NA13FF.2828 mm NA13FF.3535 mm NA13FF.4242 mm NA13FF.5454 mm NA13FF.7676,1 mm NA13FF.8888,9 mm NA13FF.108108 mm

Сертифікати та свідоцтва

Сертифікат DVGW

Deutscher Verein des Gas- und Wasserfaches

Сертифікат ITC

Інститут випробувань і сертифікації

Сертифікат PAVUS

Випробування на вогнестійкість і сертифікація

EPD

Екологічна декларація продукції (фітинги й труби PRESS)

Декларація відповідності — питна вода

Declaration of Conformity

ISO 9001 / ISO 14001

Система управління імпортера CZECH STYLE, spol. s r.o.

Технічні параметри та факти

TAVINOX PRESS Насувна муфта (FxF) виготовлена з аустенітної нержавіючої сталі AISI 316L (1.4404) із вмістом хрому 16,5–18,5 % та нікелю 10–13 %. Максимальний робочий тиск — 16 бар (PN 16) у діапазоні температур від −35 до +110 °C з ущільненням EPDM і до +200 °C з ущільненням FKM. Група продуктів NA13FF охоплює 10 розмірів у діапазоні 15–108 mm, що відповідає DN12–DN100 за ISO. Теплове розширення труби з нержавіючої сталі становить α = 0,0165 мм/м·К — для траси завдовжки 50 м за ΔT = 50 K це означає подовження 41 мм, яке треба компенсувати U-подібним компенсатором або нерухомою опорою. Сертифікати DVGW та PAVUS охоплюють застосування в Чехії, Словаччині, Австрії, Німеччині та Польщі. Окремі розміри сертифіковані для застосування в трубопроводах стаціонарних систем пожежогасіння (спринклерних). Пресове з'єднання TAVINOX PRESS Насувна муфта (FxF) (профіль M) займає близько 5 хвилин разом із підготовкою труби, проти 25–30 хвилин для зварного TIG-з'єднання. Пресування виконують акумуляторним пресом (19–65 кН), без відкритого полум'я та зварювальних газів.

Часті запитання

Що таке TAVINOX PRESS Насувна муфта (FxF)?

З якого матеріалу виготовляється TAVINOX PRESS Насувна муфта (FxF)?

TAVINOX PRESS Насувна муфта (FxF) виготовляється з нержавіючої сталі AISI 316L (1.4404). Матеріал 316L (1.4404) стійкий до хлоридної корозії та оптимальний для питної води, морської води, хімічної та харчової промисловості. Термін служби пресової системи з нержавіючої сталі перевищує 50 років за дотримання проєктних умов експлуатації.

Який максимальний тиск і температуру витримує TAVINOX PRESS Насувна муфта (FxF)?

TAVINOX PRESS Насувна муфта (FxF): максимальний робочий тиск 16 bar (PN 16). З ущільненням EPDM діапазон температур становить від −35 до +110 °C (питна вода, опалення, охолодження). Для вищих температур можна застосувати ущільнення FKM (від −20 до +160 °C, короткочасно до +200 °C, технологічні трубопроводи та геліосистеми).

Які сертифікати має TAVINOX PRESS Насувна муфта (FxF)?

TAVINOX PRESS Насувна муфта (FxF) має сертифікати DVGW. Окремі розміри додатково сертифіковані для протипожежних трубопроводів (PAVUS, EN 12845) — зокрема для стаціонарних систем пожежогасіння та спринклерних установок. Труби відповідають нормі EN 10312. Сертифікація охоплює застосування в трубопроводах питної води відповідно до чеської постанови 252/2004 Sb.

Який пресовий профіль використовує TAVINOX PRESS Насувна муфта (FxF)?

TAVINOX PRESS Насувна муфта (FxF) використовує пресовий профіль M. Профіль M — поширений стандарт у Чехії та Словаччині, сумісний із прес-кліщами Zupper, Klauke, REMS, Novopress, Rothenberger і Milwaukee. У нашому асортименті є акумуляторні преси Zupper BLM-1930 (OD 15–28 мм), ED-1550 (OD 15–54 мм) та ED-60100 (OD 76,1–108 мм) — вибір за розміром фітинга.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Які розміри доступні в групі TAVINOX PRESS Насувна муфта (FxF)?

Доступно 10 розмірів у діапазоні 15–108 mm. Стандартно тримаємо асортимент на складі в Чехії — для планування проєкту наявність кожного розміру видно прямо на цій сторінці.
