TAVINOX® PRESS — Фітинги 316L

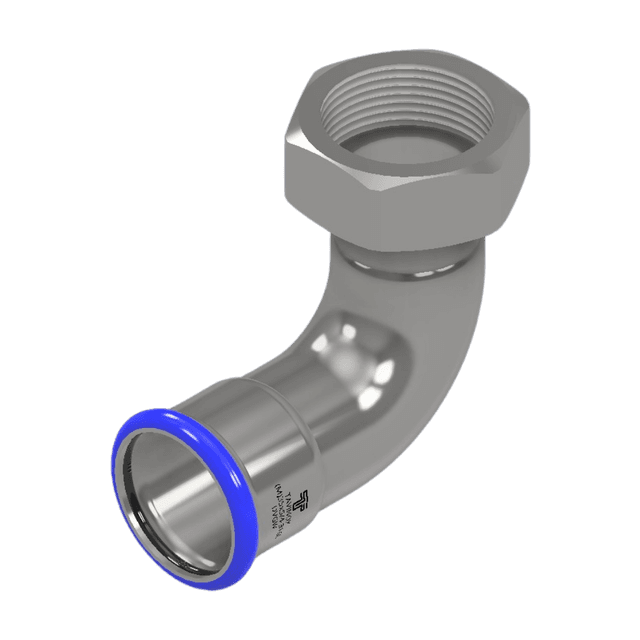

TAVINOX PRESS Відвід 90° з накидною гайкою (FxG)

OB12FG7 варіантів — 7 в наявності

TAVINOX PRESS Перехідний відвід 90° з накидною гайкою (FxG) — нержавіючий перехідний відвід 90° з 2 пресовими кінцями та накидною гайкою. Конічна різьба: ISO 7-1. Із системою TAVINOX PRESS ви змонтуєте трубопровід швидко, просто й чисто. TAVINOX PRESS — це комплексна трубопровідна система, придатна для будь-якої сфери застосування.

Містить синій індикатор незапресованого з'єднання.
Виявлення незапресованого з'єднання за допомогою системи Leak Detect.
QR-код на фітингу містить усю технічну інформацію.

OB12FG TAVINOX PRESS Відвід 90° з накидною гайкою (FxG)

Продукт

Технічні параметри

Код	Розмір	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	EAN	Пакет (шт.)	Коробка (шт.)
OB12FG.1512	15 mm x 1/2"	20	45	16.5	45	8596683010167	10	100
OB12FG.1812	18 mm x 1/2"	20	50	21.5	50	8596683010198	10	80
OB12FG.2234 *	22 mm x 3/4"	20.5	57	26	54.5	8596683010228	10	60
OB12FG.281 *	28 mm x 1"	22.5	68	34.5	65.5	8596683010259	5	40
OB12FG.3554 *	35 mm x 5/4"	26	73.5	36	70.5	8596683010280	5	25
OB12FG.4264 *	42 mm x 6/4"	30	85.5	43.5	87.5	8596683010310	1	20
OB12FG.542 *	54 mm x 2"	34.5	105	57	102.5	8596683010341	1	10

* Продукти із сертифікацією PAVUS для протипожежних трубопроводів (DN20–DN100).

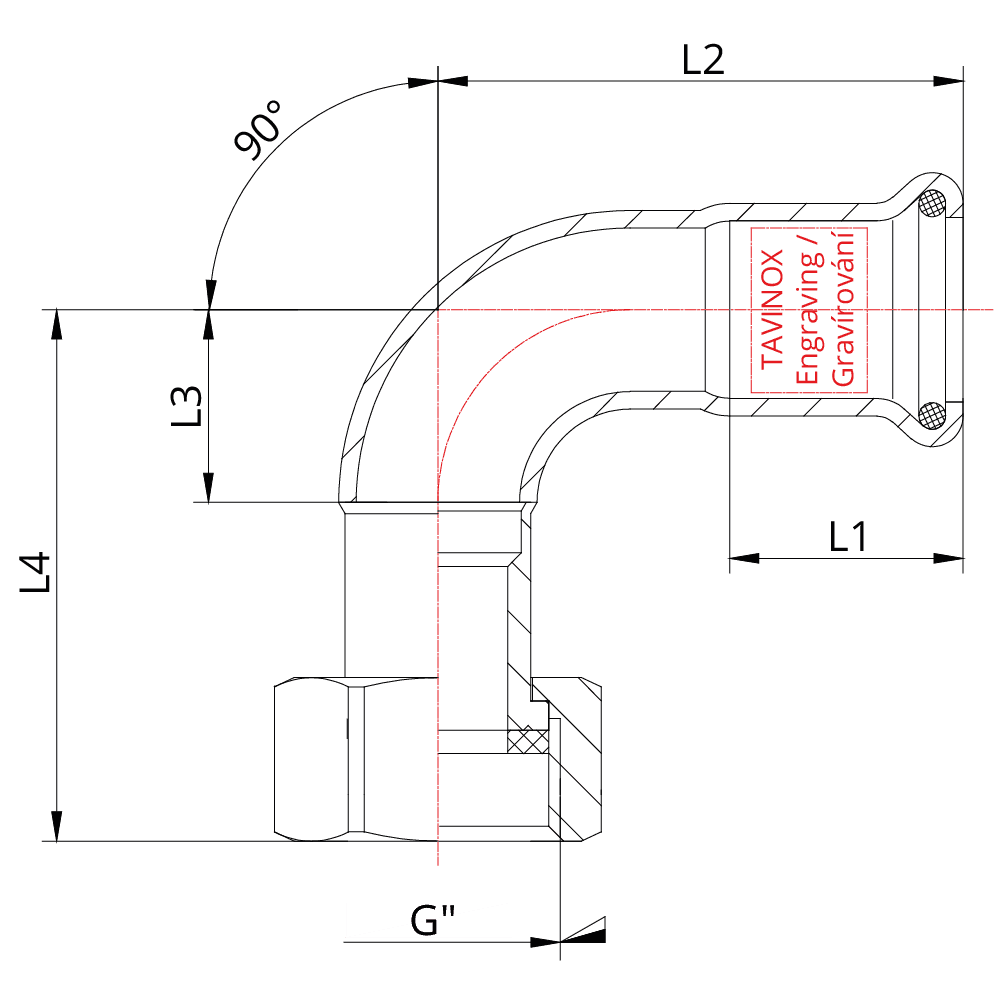

Технічне креслення

Наявність на складі та прайс-лист

Стан	Код	Розмір	EAN	Вага	Ціна
У наявності	OB12FG.1512	15 mm x 1/2"	8596683010167	0,075 kg	311 CZK
У наявності	OB12FG.1812	18 mm x 1/2"	8596683010198	0,078 kg	589 CZK
У наявності	OB12FG.2234	22 mm x 3/4"	8596683010228	0,12 kg	643 CZK
У наявності	OB12FG.281	28 mm x 1"	8596683010259	0,175 kg	890 CZK
У наявності	OB12FG.3554	35 mm x 5/4"	8596683010280	0,279 kg	1 325 CZK
У наявності	OB12FG.4264	42 mm x 6/4"	8596683010310	0,402 kg	1 588 CZK
У наявності	OB12FG.542	54 mm x 2"	8596683010341	0,661 kg	2 691 CZK

Усі ціни вказані без ПДВ.

Технічні листи для завантаження

OB12FGОгляд усієї серії OB12FG.151215 mm x 1/2"OB12FG.181218 mm x 1/2"OB12FG.223422 mm x 3/4"OB12FG.28128 mm x 1"OB12FG.355435 mm x 5/4"OB12FG.426442 mm x 6/4"OB12FG.54254 mm x 2"

Сертифікати та свідоцтва

Сертифікат DVGW

Deutscher Verein des Gas- und Wasserfaches

Сертифікат ITC

Інститут випробувань і сертифікації

Сертифікат PAVUS

Випробування на вогнестійкість і сертифікація

Декларація EPD

Environmental Product Declaration

Декларація відповідності — питна вода

Declaration of Conformity

ISO 9001 / ISO 14001

Система управління якістю та довкіллям

Технічні параметри та факти

TAVINOX PRESS Відвід 90° з накидною гайкою (FxG) виготовлений з аустенітної нержавіючої сталі AISI 316L (1.4404) із вмістом хрому 16,5–18,5 % та нікелю 10–13 %. Максимальний робочий тиск — 16 бар (PN 16) у діапазоні температур від −35 до +110 °C з ущільненням EPDM і до +200 °C з ущільненням FKM. Група продуктів OB12FG охоплює 7 розмірів у діапазоні 15 mm x 1/2"–54 mm x 2", що відповідає DN12–DN50 за ISO. Теплове розширення труби з нержавіючої сталі становить α = 0,0165 мм/м·К — для траси завдовжки 50 м за ΔT = 50 K це означає подовження 41 мм, яке треба компенсувати U-подібним компенсатором або нерухомою опорою. Сертифікати DVGW та PAVUS охоплюють застосування в Чехії, Словаччині, Австрії, Німеччині та Польщі. Окремі розміри сертифіковані для застосування в трубопроводах стаціонарних систем пожежогасіння (спринклерних). Пресове з'єднання TAVINOX PRESS Відвід 90° з накидною гайкою (FxG) (профіль M) займає близько 5 хвилин разом із підготовкою труби, проти 25–30 хвилин для зварного TIG-з'єднання. Пресування не потребує підведення електрики чи газу під час з'єднання (акумуляторний прес 19–65 кН), тож економія енергії на 100 з'єднаннях становить близько 300 кВт·год порівняно зі зварювальним апаратом 6 кВт. Еквівалент близько 150 кг CO₂.

Часті запитання

Що таке TAVINOX PRESS Відвід 90° з накидною гайкою (FxG)?

З якого матеріалу виготовляється TAVINOX PRESS Відвід 90° з накидною гайкою (FxG)?

TAVINOX PRESS Відвід 90° з накидною гайкою (FxG) виготовляється з нержавіючої сталі AISI 316L (1.4404). Матеріал 316L (1.4404) стійкий до хлоридної корозії та оптимальний для питної води, морської води, хімічної та харчової промисловості. Термін служби пресової системи з нержавіючої сталі перевищує 50 років за дотримання проєктних умов експлуатації.

Який максимальний тиск і температуру витримує TAVINOX PRESS Відвід 90° з накидною гайкою (FxG)?

TAVINOX PRESS Відвід 90° з накидною гайкою (FxG): максимальний робочий тиск 16 bar (PN 16). З ущільненням EPDM діапазон температур становить від −35 до +110 °C (питна вода, опалення, охолодження). Для вищих температур можна застосувати ущільнення FKM (від −20 до +160 °C, короткочасно до +200 °C, технологічні трубопроводи та геліосистеми).

Які сертифікати має TAVINOX PRESS Відвід 90° з накидною гайкою (FxG)?

TAVINOX PRESS Відвід 90° з накидною гайкою (FxG) має сертифікати DVGW. Окремі розміри додатково сертифіковані для протипожежних трубопроводів (PAVUS, EN 12845) — зокрема для стаціонарних систем пожежогасіння та спринклерних установок. Труби відповідають нормі EN 10312. Сертифікація охоплює застосування в трубопроводах питної води відповідно до чеської постанови 252/2004 Sb.

Який пресовий профіль використовує TAVINOX PRESS Відвід 90° з накидною гайкою (FxG)?

TAVINOX PRESS Відвід 90° з накидною гайкою (FxG) використовує пресовий профіль M. Профіль M — поширений стандарт у Чехії та Словаччині, сумісний із прес-кліщами Zupper, Klauke, REMS, Novopress, Rothenberger і Milwaukee. У нашому асортименті є акумуляторні преси Zupper BLM-1930 (OD 15–28 мм), ED-1550 (OD 15–54 мм) та ED-60100 (OD 76,1–108 мм) — вибір за розміром фітинга.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Які розміри доступні в групі TAVINOX PRESS Відвід 90° з накидною гайкою (FxG)?

Доступно 7 розмірів у діапазоні 15 mm x 1/2"–54 mm x 2". Стандартно тримаємо асортимент на складі в Чехії — для планування проєкту наявність кожного розміру видно прямо на цій сторінці.
