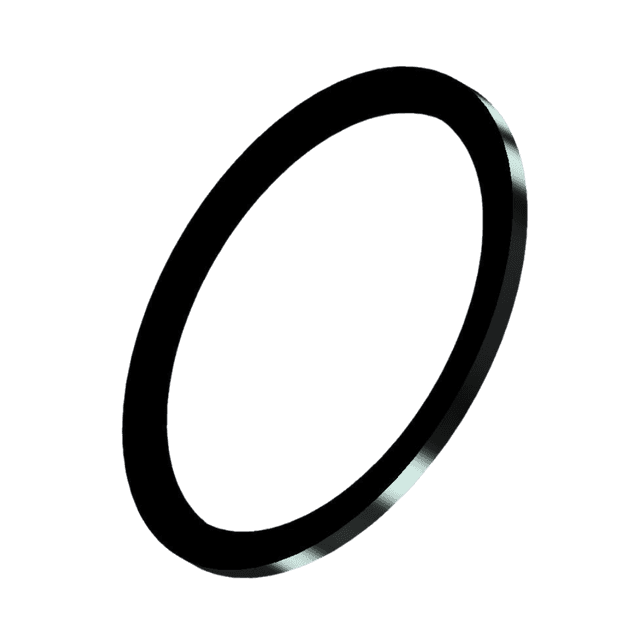

TAVINOX PRESS Flachdichtung
Die EPDM-Flachdichtung (TAVINOX PRESS) ist für die Gewindeanschlüsse des TAVINOX PRESS-Systems vom Typ FxG bestimmt (z. B. für die Fittings OB12FG und SR10FG). Geeignet für Trinkwasser, Heizung und Brandschutzanlagen (Sprinkleranlagen). Temperaturbereich –55 °C bis +120 °C. Nicht für Pressverbindungen bestimmt.
Produkt
Technische Daten
| Code | Abmessung | EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|
| OK04.12 | 1/2" | 8596683012413 | 10 | 100 |
| OK04.34 | 3/4" | 8596683012444 | 10 | 100 |
| OK04.1 | 1" | 8596683012475 | 10 | 100 |
| OK04.54 | 5/4" | 8596683012505 | 10 | 100 |
| OK04.64 | 6/4" | 8596683012536 | 10 | 50 |
| OK04.2 | 2" | 8596683012567 | 10 | 50 |
| OK04.212 | 2 1/2" | 8596683012598 | 5 | 25 |
| OK04.3 | 3" | 8596683012628 | 5 | 25 |
| OK04.4 | 4" | 8596683012659 | 5 | 25 |
Lagerverfügbarkeit und Preisliste
OK04.12
1/2"
7 CZK
Auf LagerEAN 8596683012413Gewicht 0,001 kgOK04.34
3/4"
14 CZK
Auf LagerEAN 8596683012444Gewicht 0,001 kgOK04.1
1"
15 CZK
Auf LagerEAN 8596683012475Gewicht 0,002 kgOK04.54
5/4"
20 CZK
Auf LagerEAN 8596683012505Gewicht 0,002 kgOK04.64
6/4"
33 CZK
Auf LagerEAN 8596683012536Gewicht 0,004 kgOK04.2
2"
47 CZK
Auf LagerEAN 8596683012567Gewicht 0,01 kgOK04.212
2 1/2"
67 CZK
Auf LagerEAN 8596683012598Gewicht 0,015 kgOK04.3
3"
88 CZK
Auf LagerEAN 8596683012628Gewicht 0,022 kgOK04.4
4"
128 CZK
Auf LagerEAN 8596683012659Gewicht 0,033 kg
Alle Preise verstehen sich zzgl. MwSt.
Datenblätter zum Download
Zertifikate und Nachweise
DVGW-Zertifikat
Deutscher Verein des Gas- und Wasserfaches
ITC-Zertifikat
Institut für Prüfung und Zertifizierung, Zlín
PAVUS-Zertifikat
Brandprüfung und Zertifizierung
Konformitätserklärung – Trinkwasser
Declaration of Conformity
ISO 9001 / ISO 14001
Managementsystem des Importeurs CZECH STYLE, spol. s r.o.
Technische Daten und Fakten
Die EPDM-Flachdichtung besteht aus dem Werkstoff EPDM (Ethylen-Propylen-Dien-Monomer), Farbe schwarz. Die EPDM-Flachdichtung ist ein spezielles Dichtelement für die flachdichtenden Gewindeanschlüsse des TAVINOX PRESS-Systems. Sie kommt bei Fittings mit Überwurfmutter zum Einsatz, zum Beispiel bei den Bögen OB12FG und den Übergangsstücken SR10FG. Die Dichtung sorgt für eine zuverlässige Dichtheit der Gewindeverbindung bei Wasser, Heizmedien und in Brandschutzanlagen. Der langfristige Betriebstemperaturbereich beträgt −55 °C bis +120 °C. Der Werkstoff weist folgende Eigenschaften auf: sehr gute Beständigkeit gegenüber Wasser (kalt und warm), gute Dampfbeständigkeit, hohe Alterungsbeständigkeit, sehr gute Ozon- und UV-Beständigkeit, gute Beständigkeit gegenüber Laugen und Reinigungsmitteln und Eignung für Anwendungen in der TGA sowie in Löschanlagen. Die EPDM-Flachdichtung eignet sich für: flachdichtende Gewindeanschlüsse, Fittings vom Typ FxG, Trinkwasserinstallationen, Kalt- und Warmwasserleitungen, Heizungsanlagen, technische Rohrleitungen und ortsfeste Löschanlagen (Sprinkler). Für folgende Anwendungen ist die EPDM-Flachdichtung nicht bestimmt: Anwendungen mit Mineralölen und Kraftstoffen, Anwendungen außerhalb der chemischen Beständigkeit gegenüber dem Medium, Pressverbindungen (PRESS-System) und extreme Betriebsbedingungen außerhalb des empfohlenen Bereichs. Die Zertifizierungen DVGW, ITC, PAVUS, ÖVGW, ACS, WRAS und CCZ decken den Einsatz in Tschechien, der Slowakei, Österreich, Deutschland und Polen ab. Ausgewählte Anwendungen erfüllen die Anforderungen an ortsfeste Löschanlagen — sofern die jeweilige Norm und die Zertifizierung des Systems eingehalten werden. Die EPDM-Flachdichtung ist ausschließlich für Gewindeverbindungen vom Typ FxG bestimmt (zum Beispiel Fittings OB12FG und SR10FG). Es handelt sich nicht um eine Dichtung für Pressverbindungen — die Dichtheit wird durch das Anziehen der Gewindeverbindung erreicht.
Häufig gestellte Fragen
Was ist die EPDM-Flachdichtung?
Die EPDM-Flachdichtung ist ein spezielles Dichtelement für die flachdichtenden Gewindeanschlüsse des TAVINOX PRESS-Systems. Sie kommt bei Fittings mit Überwurfmutter zum Einsatz, zum Beispiel bei den Bögen OB12FG und den Übergangsstücken SR10FG. Die Dichtung sorgt für eine zuverlässige Dichtheit der Gewindeverbindung bei Wasser, Heizmedien und in Brandschutzanlagen.
Welchen Temperaturbereich hat die EPDM-Flachdichtung?
Der langfristige Betriebstemperaturbereich der EPDM-Flachdichtung beträgt −55 °C bis +120 °C. Die angegebenen Werte beruhen auf Labormessungen und den Werkstoffeigenschaften der EPDM-Mischung und dienen als technischer Richtwert.
Aus welchem Werkstoff besteht die EPDM-Flachdichtung?
Die EPDM-Flachdichtung besteht aus dem Werkstoff EPDM (Ethylen-Propylen-Dien-Monomer), Farbe schwarz. Eigenschaften des Werkstoffs: sehr gute Beständigkeit gegenüber Wasser (kalt und warm), gute Dampfbeständigkeit, hohe Alterungsbeständigkeit, sehr gute Ozon- und UV-Beständigkeit, gute Beständigkeit gegenüber Laugen und Reinigungsmitteln und Eignung für Anwendungen in der TGA sowie in Löschanlagen.
Für welche Anwendungen eignet sich die EPDM-Flachdichtung?
Die EPDM-Flachdichtung eignet sich für: flachdichtende Gewindeanschlüsse, Fittings vom Typ FxG, Trinkwasserinstallationen, Kalt- und Warmwasserleitungen, Heizungsanlagen, technische Rohrleitungen und ortsfeste Löschanlagen (Sprinkler). Auch für Brandschutz- und Sprinkleranlagen ist sie geeignet — sofern die Anforderungen der jeweiligen Norm und die Zertifizierung des Systems erfüllt sind.
Für welche Anwendungen eignet sich die EPDM-Flachdichtung NICHT?
Für folgende Anwendungen ist die EPDM-Flachdichtung nicht bestimmt: Anwendungen mit Mineralölen und Kraftstoffen, Anwendungen außerhalb der chemischen Beständigkeit gegenüber dem Medium, Pressverbindungen (PRESS-System) und extreme Betriebsbedingungen außerhalb des empfohlenen Bereichs. Der Dichtungswerkstoff ist stets unter Berücksichtigung der konkreten Betriebsbedingungen zu wählen (Medium, Temperatur, Druck, Ausführung der Verbindung).
Welche Zertifizierungen hat die EPDM-Flachdichtung?
Die EPDM-Flachdichtung verfügt über folgende Zertifizierungen: DVGW, ITC, PAVUS, ÖVGW, ACS, WRAS, ISO und CCZ. Die Zertifizierungen decken den Einsatz in Tschechien, der Slowakei, Österreich, Deutschland und Polen ab.
Für welche Verbindungen ist die EPDM-Flachdichtung bestimmt?
Die EPDM-Flachdichtung ist ausschließlich für flachdichtende Gewindeverbindungen vom Typ FxG bestimmt (zum Beispiel Fittings OB12FG und SR10FG). Es handelt sich nicht um eine Dichtung für Pressverbindungen. Die Dichtheit der Verbindung wird durch das Anziehen der Gewindeverbindung erreicht, nicht durch Verpressen.
