Lisovací systém TAVINOX PRESS

Tepelná čerpadla a solární systémy

Nerezové potrubí zvládá jak vysoké teploty, tak teploty pod bodem mrazu.

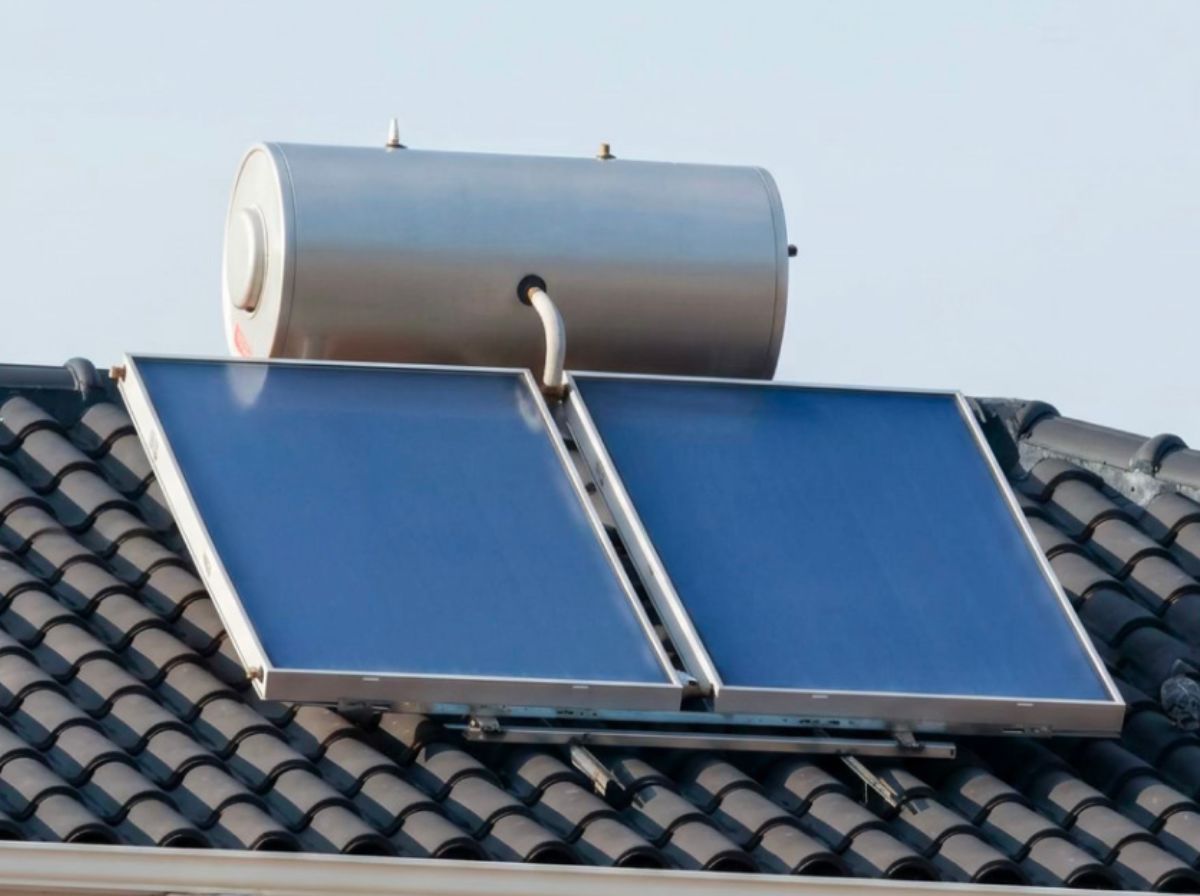

TAVINOX PRESS je nerezový lisovací systém vhodný pro termální solární systémy dle EN 12975 a sekundární okruhy tepelných čerpadel. Rozsah –35 až +110 °C.

Prohlédnout sortimentKde koupit
Tepelná čerpadla a solární systémy
Reference z realizací:
S-Centrum HodonínČtyři Dvory České BudějoviceArena BrnoLázeňský hotel AlbatrosOnkologické centrum MotolŽelezniční stanice Praha-BubnyS-Centrum HodonínČtyři Dvory České BudějoviceArena BrnoLázeňský hotel AlbatrosOnkologické centrum MotolŽelezniční stanice Praha-Bubny

Proč nerezová ocel pro tepelná čerpadla a solární systémy

Solární systémy a tepelná čerpadla pracují v odlišných režimech než běžné zdroje tepla. Nerez v těchto aplikacích dává smysl.

Široký teplotní rozsah

Nerez dobře zvládá od -35 °C v zimním provozu po vysoké provozní teploty. Bez únavy materiálu a bez degradace.

Inertní vůči glykolovým směsím

Primární okruhy solárních systémů pracují s nemrznoucími směsmi. Nerez nereaguje ani při jejich degradaci.

Jeden materiál pro oba režimy TČ

Reverzibilní tepelná čerpadla přepínají mezi topením a chlazením. Nerez zvládá oba režimy beze změny vlastností.

Odolnost vůči cyklickému zatížení

Solární systémy denně procházejí teplotními cykly. Vhodné pro soustavy s opakovaným ohřevem a ochlazením.

Životnost odpovídající zdroji

Solární kolektory a TČ jsou navrženy na 20 a více let, kdy nerezové potrubí tuto životnost spolehlivě zvládne.

Navržený pro všechny typy staveb

Bytové domyBytové domy
Rodinné domyRodinné domy
HotelyHotely
NemocniceNemocnice
Průmyslové objektyPrůmyslové objekty
Veřejné stavbyVeřejné stavby

Hledáte další použití nerezového systému TAVINOX PRESS?

Další oblasti použití

Technické parametry pro tepelná čerpadla a solární systémy

ParametrHodnota
Provozní tlak6 bar
Provozní teplota–35 až +110 °C
Krátkodobě200 °C
NormaEN 12975 / EN 12976
Materiál trubekAISI 316L / AISI 304L
Dimenzní řada – lisování15–108 mm
Dimenzní řada – drážkování133–323 mm
Profil zalisováníM
Těsnění – standardEPDM (–55 až +120 °C)
Těsnění – vysokoteplotníFKM (–20 až +160 °C, nárazově 200 °C)
Tepelná roztažnostα = 0,0165 mm/m·K
Detekce nezalisovaného spojeLeak Detect (od 0,1 bar) + modrý indikátor

Napojení na jiné materiály: Kombinace s mědí a jinou nerezí bez omezení. S uhlíkovou ocelí jen přes mosaznou dielektrickou vsuvku (min. 50 mm), proudění vždy od uhlíkové oceli k nerezové. Kompletní parametry systému TAVINOX PRESS se nacházejí v technickém manuálu.

Ke stažení

Technický manuál TAVINOX PRESS

obsahuje například sekce:

  • EN 12975 — solární systémy
  • Primární a sekundární okruhy TČ
  • Nemrznoucí směsi — kompatibilita
  • Dilatace při teplotních špičkách
  • Montáž a tlakové zkoušky
Stáhnout

“Solární systém pracuje s teplotami, které konvenční plastová potrubí nezvládají. Nerez to zvládá bez kompromisů.”

Jeden materiál pokrývá celý rozsah od –35 °C v zimě až po stagnační teploty solárních kolektorů.

Další oblasti použití nerezového systému TAVINOX

Rozvody pitné vody

Rozvody pitné vody

AISI 316L / 304L, certifikováno DVGW a ITC. Hygienicky nezávadné, bez biofilmu, bez chemické úpravy vody.

Více informací
Otopné soustavy

Otopné soustavy

16 bar / 110 °C, EN 12828. Nulová difuze kyslíku, čistý otopný okruh, bez chemické úpravy vody.

Více informací
Chladicí a klimatizační rozvody

Chladicí a klimatizační rozvody

6 bar / –10 °C. Odolný vůči vnější kondenzaci, inertní vůči směsím voda/glykol 50/50.

Více informací
Rozvody požární ochrany

Rozvody požární ochrany

Certifikace PAVUS dle VdS CEA 4001. Ø22–108 mm, mokrý i suchý systém. Třídy LH, OH1–OH4.

Více informací
Rozvody stlačeného vzduchu

Rozvody stlačeného vzduchu

10 bar / 60 °C, třída 1–3 dle ISO 8573-1. Vakuum do –0,8 bar. Nulová vnitřní koroze, čistý vzduch bez kontaminace.

Více informací
Užitková a průmyslová voda

Užitková a průmyslová voda

Chloridy do 600 mg/l, 16 bar / 110 °C. AISI 316L s 2–3 % Mo. Kompatibilní s reverzní osmózou, dešťovou vodou i bazény.

Více informací

Reference z realizací

Podívejte se na případy použití
S-Centrum HodonínS-Centrum HodonínČtyři DvoryČtyři DvoryArena BrnoArena BrnoLázeňský hotel AlbatrosLázeňský hotel AlbatrosOnkologické centrum MotolOnkologické centrum MotolŽst. Praha-BubnyŽst. Praha-Bubny

Časté dotazy pro tepelná čerpadla a solární systémy

Je nerezové potrubí vhodné pro tepelná čerpadla vzduch-voda a země-voda?
Ano. TAVINOX PRESS je vhodný pro sekundární okruhy tepelných čerpadel vzduch-voda i země-voda. Systém pokrývá provozní teploty od –35 °C (geotermální okruhy v zimě) po +110 °C (výstup kondenzátoru). Nerezová ocel AISI 316L je kompatibilní se směsmi voda/glykol do poměru 50/50 % používanými jako nemrznoucí médium v primárních zemních okruzích. Reverzibilní tepelná čerpadla přepínající mezi topením a chlazením nevyžadují žádnou změnu materiálu ani tvarovek.
Jaké je vhodné nerezové potrubí pro solární termální systémy?
Pro solární termální systémy je vhodné nerezové lisovací potrubí TAVINOX PRESS certifikované dle EN 12975 a EN 12976. Systém je navržen pro provozní teploty –35 až +110 °C trvale a krátkodobé stagnační teploty až 200 °C (max. 10 h/rok). Pro aplikace s trvalými provozními teplotami nad 100 °C se doporučuje výhradně materiál AISI 316L. Standardní těsnění EPDM je dostačující pro většinu instalací; při stagnaci kolektorů nad 120 °C je nutné FKM těsnění s rozsahem až 160 °C trvale.
Jak napojit nerezové potrubí na měděné rozvody v solárním systému?
Napojení nerezového potrubí TAVINOX PRESS na měděné rozvody je bez omezení – nerez a měď netvoří problematické galvanické články v podmínkách solárních okruhů. Kombinace s uhlíkovou ocelí vyžaduje mosaznou dielektrickou vsuvku min. 50 mm s prouděním od uhlíkové oceli k nerezové. V solárních systémech s glykolovými náplněmi je vždy doporučeno ověřit chemickou kompatibilitu použitého inhibitoru koroze s materiály v okruhu – nerez, měď i těsnění.
Jaké těsnění použít v solárním systému se stagnací kolektorů?
Pro solární systémy se stagnací kolektorů jsou k dispozici dvě varianty těsnění. Standardní EPDM těsnění (–55 až +120 °C) je vhodné pro většinu instalací s aktivní cirkulací. Pro systémy, kde může dojít ke stagnaci a teplotám nad 120 °C, je nutné použít FKM těsnění (–20 až +160 °C trvale, nárazově 200 °C po dobu 5 minut).
Zvládne nerezové lisovací potrubí stagnační teploty solárních kolektorů?
Ano. Systém je certifikován dle EN 12975/12976 pro trvale –35 až +110 °C. Krátkodobé stagnační teploty jsou pokryty do 180 °C (max. 30 h/rok) a 200 °C (max. 10 h/rok). Podmínkou pro tyto špičkové teploty je použití FKM těsnění místo standardního EPDM a materiálu AISI 316L pro provoz nad 100 °C. Nerezová ocel samotná stagnační teploty bez problémů snáší – kritická jsou těsnění.
Lze použít trubky AISI 304L pro solární systémy a tepelná čerpadla?
Pro solární systémy je AISI 304L vhodné pro provozní teplotu do 100 °C. Při aplikaci s trvalou teplotou nad 100 °C – typicky primární okruhy solárních kolektorů v létě nebo průmyslové solární systémy – je nutný materiál AISI 316L. Při stagnaci kolektorů (nad 150 °C) vždy výhradně 316L. Tepelná čerpadla pracují zpravidla do 65 °C na výstupu, kde 304L bez problémů postačí – nicméně 316L doporučujeme pro všechny solární aplikace jako standardní volbu.
Jaká je tepelná roztažnost nerezového potrubí a jak ji kompenzovat?
Tepelná roztažnost nerezového potrubí TAVINOX PRESS je α = 0,0165 mm/m·K. U solárních systémů s velkými teplotními výkyvy (rozdíl až 135 °C mezi zimním a letním provozem) je kompenzace dilatace zvláště kritická. Technický manuál TAVINOX PRESS obsahuje výpočtové tabulky pro Z, T a U tvarované kompenzační spoje včetně minimálních délek ramen.
