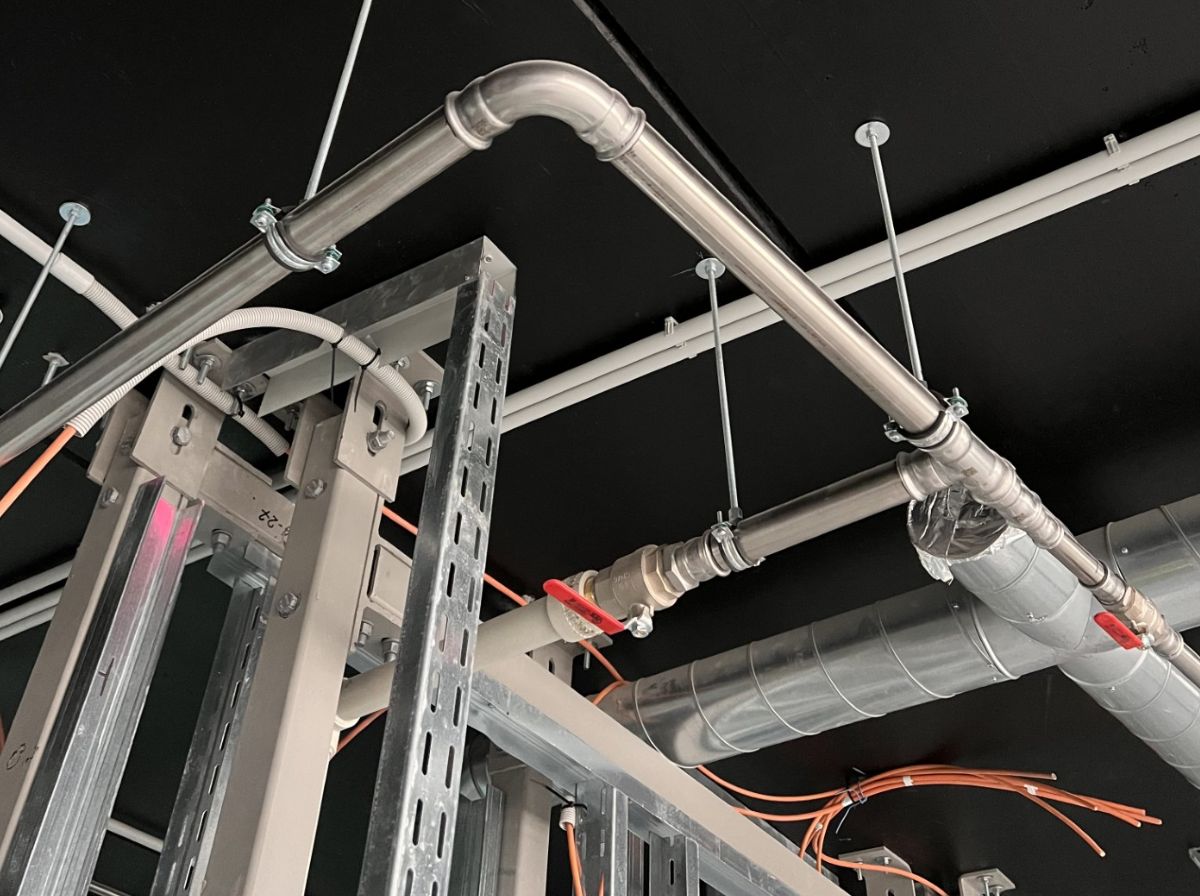

Lisovací systém TAVINOX PRESS

Užitková a průmyslová voda

Upravená, změkčená, dešťová nebo procesní voda klade vyšší nároky než voda pitná.

Chloridy do 600 mg/l. Teplota do 110 °C. Tlak až 16 bar. Dimenze 15–323 mm. AISI 316L s 2–3 % Mo.

Prohlédnout sortimentKde koupit
Užitková a průmyslová voda
Reference z realizací:
S-Centrum HodonínČtyři Dvory České BudějoviceArena BrnoLázeňský hotel AlbatrosOnkologické centrum MotolŽelezniční stanice Praha-BubnyS-Centrum HodonínČtyři Dvory České BudějoviceArena BrnoLázeňský hotel AlbatrosOnkologické centrum MotolŽelezniční stanice Praha-Bubny

Proč nerezová ocel pro rozvody užitkové vody

Technologická voda, demineralizovaná voda, dešťová voda, bazénové systémy bývají chemicky náročnější než pitná voda.

Molybden pro odolnost

AISI 316L obsahuje 2-3 % molybdenu a výrazně zvyšuje odolnost vůči bodové a štěrbinové korozi v chemicky náročnějších médiích.

Široký rozsah pH

Nerez AISI 316L spolehlivě pracuje v médiích s pH ≥ 6,5. Od demineralizované vody přes průmyslové procesní kapaliny.

Odolnost vůči chloridům

Certifikováno pro média s obsahem chloridů do 600 mg/l. Výrazně nad limitem 250 mg/l pro pitnou vodu.

Teplotní odolnost

Průmyslová voda při 110 °C nepředstavuje pro nerez žádný problém. Na rozdíl od plastů, které v těchto podmínkách ztrácejí pevnost.

Jeden materiál pro vše

Od dešťové vody přes bazénové technologie po průmyslové procesy. AISI 316L pokrývá celé spektrum bez nutnosti měnit materiál.

Kompatibilita s úpravou vody

Nerez je inertní vůči reverzní osmóze, iontové výměně i změkčené vodě. Bez degradace i při dlouhodobém kontaktu.

Navržený pro průmyslové i komerční objekty

Bytové domyBytové domy
Rodinné domyRodinné domy
HotelyHotely
NemocniceNemocnice
Průmyslové objektyPrůmyslové objekty
Veřejné stavbyVeřejné stavby

Hledáte další použití nerezového systému TAVINOX PRESS?

Další oblasti použití

Technické parametry pro užitkovou a průmyslovou vodu

ParametrHodnota
Provozní tlak (průmyslová)16 bar
Max. provozní teplota (průmyslová)110 °C
Provozní tlak (dešťová)6 bar
Max. provozní teplota (dešťová)40 °C
Limit chloridů (nepitná voda)600 mg/l
Materiál tvarovekAISI 316L (1.4404)
Materiál trubekAISI 316L / AISI 304L
Dimenzní řada – lisování15–108 mm
Dimenzní řada – drážkování133–323 mm
Profil zalisováníM
TěsněníEPDM (–55 až +120 °C)
Detekce nezalisovaného spojeLeak Detect (od 0,1 bar) + modrý indikátor

Napojení na jiné materiály: Kombinace s mědí a jinou nerezí bez omezení. S uhlíkovou ocelí jen přes mosaznou dielektrickou vsuvku (min. 50 mm), proudění vždy od uhlíkové oceli k nerezové. Kompletní parametry systému TAVINOX PRESS se nacházejí v technickém manuálu.

Ke stažení

Technický manuál TAVINOX PRESS

obsahuje například sekce:

  • AISI 316L — chemická odolnost
  • Průmyslové a laboratorní aplikace
  • Demineralizovaná voda a RO
  • Bazénové systémy — pokyny
  • Dimenzování průmyslových tras
Stáhnout

“Technologická voda je v průmyslu náročnější než pitná. Vyšší teploty, chloridy, agresivní pH — to je výzva pro materiál.”

TAVINOX PRESS v provedení AISI 316L s molybdenem zvládá podmínky, kde ostatní materiály selhávají.

Další oblasti použití nerezového systému TAVINOX

Rozvody pitné vody

Rozvody pitné vody

AISI 316L / 304L, certifikováno DVGW a ITC. Hygienicky nezávadné, bez biofilmu, bez chemické úpravy vody.

Více informací
Otopné soustavy

Otopné soustavy

16 bar / 110 °C, EN 12828. Nulová difuze kyslíku, čistý otopný okruh, bez chemické úpravy vody.

Více informací
Chladicí a klimatizační rozvody

Chladicí a klimatizační rozvody

6 bar / –10 °C. Odolný vůči vnější kondenzaci, inertní vůči směsím voda/glykol 50/50.

Více informací
Rozvody požární ochrany

Rozvody požární ochrany

Certifikace PAVUS dle VdS CEA 4001. Ø22–108 mm, mokrý i suchý systém. Třídy LH, OH1–OH4.

Více informací
Rozvody stlačeného vzduchu

Rozvody stlačeného vzduchu

10 bar / 60 °C, třída 1–3 dle ISO 8573-1. Vakuum do –0,8 bar. Nulová vnitřní koroze, čistý vzduch bez kontaminace.

Více informací
Tepelná čerpadla a solární systémy

Tepelná čerpadla a solární systémy

6 bar, –35 až +110 °C, krátkodobě 200 °C. Inertní vůči glykolovým směsím, jeden materiál pro oba režimy TČ.

Více informací

Reference z realizací

Podívejte se na případy použití
S-Centrum HodonínS-Centrum HodonínČtyři DvoryČtyři DvoryArena BrnoArena BrnoLázeňský hotel AlbatrosLázeňský hotel AlbatrosOnkologické centrum MotolOnkologické centrum MotolŽst. Praha-BubnyŽst. Praha-Bubny

Časté dotazy pro rozvody užitkové a průmyslové vody

Jaký limit chloridů má nerezové potrubí pro užitkovou a průmyslovou vodu?
Nerezové potrubí TAVINOX PRESS z oceli AISI 316L je certifikováno pro obsah chloridů do 600 mg/l v průmyslových a procesních aplikacích – výrazně nad limitem 250 mg/l platným pro pitnou vodu dle EU norem. Zvýšenou odolnost zajišťuje obsah molybdenu 2–3 % v oceli 316L, který chrání potrubí před bodovou a štěrbinovou korozí. Pro bazénové prostředí s vyšší koncentrací chloridů je povinný materiál 316L, nikoli 304L.
Je nerezové potrubí kompatibilní s reverzní osmózou a demineralizovanou vodou?
AISI 316L je chemicky inertní vůči demineralizované vodě, vodě po reverzní osmóze i iontové výměně – nedochází k degradaci materiálu ani uvolňování iontů do média. Systém TAVINOX PRESS je vhodný pro rozvody v laboratořích, upravárnách vody a průmyslových procesech vyžadujících vysoce čistá média. Podmínkou je udržení pH ≥ 6,5, přičemž silně kyselé prostředí pod touto hodnotou vyžaduje individuální posouzení.
Lze nerezové potrubí použít pro rozvod dešťové vody?
Ano. TAVINOX PRESS je certifikován pro sběr a rozvod dešťové vody z cisteren při provozním tlaku do 10 bar a maximální teplotě 25 °C. Pro dešťové aplikace jsou vhodné oba materiály – AISI 316L i AISI 304L. Vzhledem k proměnlivému chemickému složení dešťové vody (kyselost, obsah organických látek) je doporučena dezinfekce peroxidem vodíku. Chlorová dezinfekce je přípustná do 25 ppm na dobu 24 hodin s následným propláchnutím na zbytkový obsah pod 2 ppm.
Jaký materiál nerezového potrubí je vhodný pro bazénové a aquapark rozvody?
Pro bazénové a aquapark rozvody je povinný materiál AISI 316L – materiál 304L pro tato prostředí nevyhovuje. Bazénová voda obsahuje zvýšené množství chloru a chloridů, které by u oceli bez molybdenu způsobily bodovou korozi. AISI 316L s obsahem molybdenu 2–3 % odolá koncentracím chloridů obvyklým v bazénové technologii. Systém TAVINOX PRESS je dostupný v oceli 316L pro dimenze 15–108 mm lisováním a 133–323 mm drážkováním.
Co je systém Leak Detect a jak chrání rozvody užitkové vody?
Leak Detect je bezpečnostní funkce systému TAVINOX PRESS, která indikuje nezalisovaný spoj dříve, než je rozvod uveden do provozu. Nezalisovaná tvarovka propouští médium již od tlaku 0,1 bar a je vizuálně označena modrým indikátorem. Díky tomu je chyba montáže odhalena při tlakové zkoušce, nikoli při havárii v provozu. Funkce Leak Detect je standardní součástí celého sortimentu bez příplatku a nevyžaduje žádné speciální nářadí.
Jak napojit nerezové potrubí TAVINOX na stávající rozvody z uhlíkové oceli?
Kombinaci nerezového potrubí TAVINOX PRESS s uhlíkovou ocelí je nutné realizovat přes mosaznou dielektrickou vsuvku o délce minimálně 50 mm. Proudění musí vždy směřovat od uhlíkové oceli k nerezové – v opačném směru dochází k urychlené galvanické korozi. Kombinace s mědí a jinou korozivzdornou ocelí je bez omezení a nevyžaduje přechodový kus. Toto pravidlo se vztahuje na všechny rozvody užitkové a průmyslové vody při rekonstrukcích stávajících rozvodů.
