TAVINOX® PRESS — Tvarovky 316L

TAVINOX PRESS Redukovaný T-kus (FxFxF)

TK14FFF39 variant — 39 skladem

TAVINOX PRESS Redukovaný T-kus (FxFxF) je nerezový redukovaný T-kus se 3 lisovanými konci. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.

  • Obsahuje modrý indikátor nezalisovaného spoje.
  • Detekce nezalisovaného spoje pomocí systému Leak-Detect.
  • QR-kód na tvarovce obsahuje veškeré technické informace.
TK14FFF TAVINOX PRESS Redukovaný T-kus (FxFxF)

Produkt

Technické parametry

KódRozměrL (mm)L1 (mm)L2 (mm)L3 (mm)H (mm)EANSáček (ks)Krabice (ks)
TK14FFF.18151818 x 15 x 18 mm68202029.541.5859668300315210120
TK14FFF.22152222 x 15 x 22 mm7420.52029.543.585966830031831070
TK14FFF.22182222 x 18 x 22 mm7420.52031.545.585966830032131070
TK14FFF.28152828 x 15 x 28 mm8422.52029.546.58596683003244550
TK14FFF.28182828 x 18 x 28 mm8422.52031.548.58596683003275550
TK14FFF.282228 *28 x 22 x 28 mm8422.520.531.548.58596683003305550
TK14FFF.35153535 x 15 x 35 mm102.5262029.5498596683003336530
TK14FFF.35183535 x 18 x 35 mm102.5262031.5518596683003367530
TK14FFF.352235 *35 x 22 x 35 mm102.52620.531.5518596683003398530
TK14FFF.352835 *35 x 28 x 35 mm102.52622.53554.58596683003428530
TK14FFF.42154242 x 15 x 42 mm116.5302029.552.58596683003459115
TK14FFF.42184242 x 18 x 42 mm116.5302031.554.58596683003480115
TK14FFF.422242 *42 x 22 x 42 mm116.53020.531.554.58596683003510115
TK14FFF.422842 *42 x 28 x 42 mm116.53022.535588596683003541115
TK14FFF.423542 *42 x 35 x 42 mm116.5302637.560.58596683003572115
TK14FFF.54155454 x 15 x 54 mm140.534.52029.558.58596683003602110
TK14FFF.54185454 x 18 x 54 mm140.534.52031.560.58596683003633110
TK14FFF.542254 *54 x 22 x 54 mm140.534.520.531.560.58596683003664110
TK14FFF.542854 *54 x 28 x 54 mm140.534.522.535648596683003695110
TK14FFF.543554 *54 x 35 x 54 mm140.534.52637.566.58596683003725110
TK14FFF.544254 *54 x 42 x 54 mm140.534.53039688596683003756110
TK14FFF.762276 *76,1 x 22 x 76,1 mm223.751.520.531.573859668300378712
TK14FFF.762876 *76,1 x 28 x 76,1 mm223.751.522.53576859668300381712
TK14FFF.763576 *76,1 x 35 x 76,1 mm223.751.52637.579859668300384812
TK14FFF.764276 *76,1 x 42 x 76,1 mm223.751.5303980859668300387912
TK14FFF.765476 *76,1 x 54 x 76,1 mm223.751.534.547.589859668300390912
TK14FFF.882288 *88,9 x 22 x 88,9 mm251.55820.531.580859668300393011
TK14FFF.882888 *88,9 x 28 x 88,9 mm251.55822.53583.5859668300396111
TK14FFF.883588 *88,9 x 35 x 88,9 mm251.5582637.586859668300399211
TK14FFF.884288 *88,9 x 42 x 88,9 mm251.558303987.5859668300402911
TK14FFF.885488 *88,9 x 54 x 88,9 mm251.55834.547.596859668300405011
TK14FFF.887688 *88,9 x 76,1 x 88,9 mm251.55851.567.5116859668300408111
TK14FFF.10822108 *108 x 22 x 108 mm304.57220.531.589.5859668300411111
TK14FFF.10828108 *108 x 28 x 108 mm304.57222.53593859668300414211
TK14FFF.10835108 *108 x 35 x 108 mm304.5722637.595.5859668300417311
TK14FFF.10842108 *108 x 42 x 108 mm304.572303997859668300420311
TK14FFF.10854108 *108 x 54 x 108 mm304.57234.547.5105.5859668300423411
TK14FFF.10876108 *108 x 76,1 x 108 mm304.57251.567.5125.5859668300426511
TK14FFF.10888108 *108 x 88,9 x 108 mm304.5725878136859668300429611

* Produkty s certifikací PAVUS pro požární rozvody (DN20–DN100).

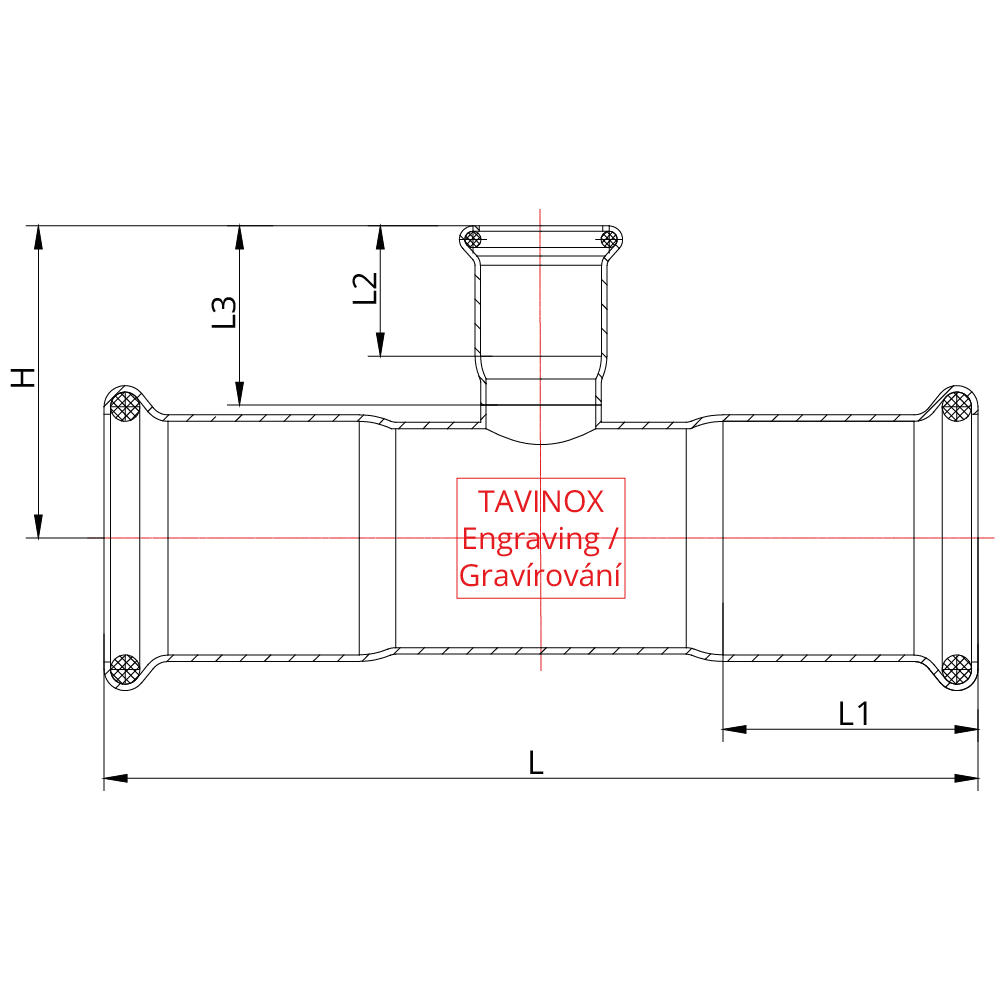

Technický výkres

Technický výkres TK14FFF

Skladová dostupnost a ceník

  • TK14FFF.181518

    18 x 15 x 18 mm

    240 Kč

    SklademEAN 8596683003152Hmotnost 0,08 kg
  • TK14FFF.221522

    22 x 15 x 22 mm

    261 Kč

    SklademEAN 8596683003183Hmotnost 0,095 kg
  • TK14FFF.221822

    22 x 18 x 22 mm

    290 Kč

    SklademEAN 8596683003213Hmotnost 0,098 kg
  • TK14FFF.281528

    28 x 15 x 28 mm

    356 Kč

    SklademEAN 8596683003244Hmotnost 0,122 kg
  • TK14FFF.281828

    28 x 18 x 28 mm

    364 Kč

    SklademEAN 8596683003275Hmotnost 0,126 kg
  • TK14FFF.282228

    28 x 22 x 28 mm

    332 Kč

    SklademEAN 8596683003305Hmotnost 0,133 kg
  • TK14FFF.351535

    35 x 15 x 35 mm

    444 Kč

    SklademEAN 8596683003336Hmotnost 0,167 kg
  • TK14FFF.351835

    35 x 18 x 35 mm

    477 Kč

    SklademEAN 8596683003367Hmotnost 0,163 kg
  • TK14FFF.352235

    35 x 22 x 35 mm

    442 Kč

    SklademEAN 8596683003398Hmotnost 0,168 kg
  • TK14FFF.352835

    35 x 28 x 35 mm

    444 Kč

    SklademEAN 8596683003428Hmotnost 0,185 kg
  • TK14FFF.421542

    42 x 15 x 42 mm

    698 Kč

    SklademEAN 8596683003459Hmotnost 0,226 kg
  • TK14FFF.421842

    42 x 18 x 42 mm

    698 Kč

    SklademEAN 8596683003480Hmotnost 0,229 kg
  • TK14FFF.422242

    42 x 22 x 42 mm

    653 Kč

    SklademEAN 8596683003510Hmotnost 0,233 kg
  • TK14FFF.422842

    42 x 28 x 42 mm

    643 Kč

    SklademEAN 8596683003541Hmotnost 0,241 kg
  • TK14FFF.423542

    42 x 35 x 42 mm

    703 Kč

    SklademEAN 8596683003572Hmotnost 0,253 kg
  • TK14FFF.541554

    54 x 15 x 54 mm

    921 Kč

    SklademEAN 8596683003602Hmotnost 0,331 kg
  • TK14FFF.541854

    54 x 18 x 54 mm

    921 Kč

    SklademEAN 8596683003633Hmotnost 0,334 kg
  • TK14FFF.542254

    54 x 22 x 54 mm

    876 Kč

    SklademEAN 8596683003664Hmotnost 0,346 kg
  • TK14FFF.542854

    54 x 28 x 54 mm

    884 Kč

    SklademEAN 8596683003695Hmotnost 0,354 kg
  • TK14FFF.543554

    54 x 35 x 54 mm

    910 Kč

    SklademEAN 8596683003725Hmotnost 0,36 kg
  • TK14FFF.544254

    54 x 42 x 54 mm

    953 Kč

    SklademEAN 8596683003756Hmotnost 0,365 kg
  • TK14FFF.762276

    76,1 x 22 x 76,1 mm

    2 751 Kč

    SklademEAN 8596683003787Hmotnost 0,895 kg
  • TK14FFF.762876

    76,1 x 28 x 76,1 mm

    2 970 Kč

    SklademEAN 8596683003817Hmotnost 0,915 kg
  • TK14FFF.763576

    76,1 x 35 x 76,1 mm

    3 188 Kč

    SklademEAN 8596683003848Hmotnost 0,932 kg
  • TK14FFF.764276

    76,1 x 42 x 76,1 mm

    3 436 Kč

    SklademEAN 8596683003879Hmotnost 0,953 kg
  • TK14FFF.765476

    76,1 x 54 x 76,1 mm

    3 290 Kč

    SklademEAN 8596683003909Hmotnost 0,975 kg
  • TK14FFF.882288

    88,9 x 22 x 88,9 mm

    3 041 Kč

    SklademEAN 8596683003930Hmotnost 1,14 kg
  • TK14FFF.882888

    88,9 x 28 x 88,9 mm

    3 266 Kč

    SklademEAN 8596683003961Hmotnost 1,19 kg
  • TK14FFF.883588

    88,9 x 35 x 88,9 mm

    3 343 Kč

    SklademEAN 8596683003992Hmotnost 1,214 kg
  • TK14FFF.884288

    88,9 x 42 x 88,9 mm

    3 707 Kč

    SklademEAN 8596683004029Hmotnost 1,204 kg
  • TK14FFF.885488

    88,9 x 54 x 88,9 mm

    3 669 Kč

    SklademEAN 8596683004050Hmotnost 1,238 kg
  • TK14FFF.887688

    88,9 x 76,1 x 88,9 mm

    3 677 Kč

    SklademEAN 8596683004081Hmotnost 1,443 kg
  • TK14FFF.10822108

    108 x 22 x 108 mm

    4 428 Kč

    SklademEAN 8596683004111Hmotnost 1,682 kg
  • TK14FFF.10828108

    108 x 28 x 108 mm

    4 470 Kč

    SklademEAN 8596683004142Hmotnost 1,697 kg
  • TK14FFF.10835108

    108 x 35 x 108 mm

    4 485 Kč

    SklademEAN 8596683004173Hmotnost 1,717 kg
  • TK14FFF.10842108

    108 x 42 x 108 mm

    4 503 Kč

    SklademEAN 8596683004203Hmotnost 1,739 kg
  • TK14FFF.10854108

    108 x 54 x 108 mm

    4 587 Kč

    SklademEAN 8596683004234Hmotnost 1,765 kg
  • TK14FFF.10876108

    108 x 76,1 x 108 mm

    5 255 Kč

    SklademEAN 8596683004265Hmotnost 1,785 kg
  • TK14FFF.10888108

    108 x 88,9 x 108 mm

    5 504 Kč

    SklademEAN 8596683004296Hmotnost 1,817 kg

Všechny ceny jsou uvedeny bez DPH.

Technické listy ke stažení

Certifikáty a osvědčení

Certifikát DVGW

Deutscher Verein des Gas- und Wasserfaches

Certifikát ITC

Institut pro testování a certifikaci

Certifikát PAVUS

Požární zkoušení a certifikace

EPD

Environmentální prohlášení o produktu (tvarovky a trubky PRESS)

Prohlášení o shodě – pitná voda

Declaration of Conformity

ISO 9001 / ISO 14001

Systém managementu dovozce CZECH STYLE, spol. s r.o.

Technické parametry a fakta

TAVINOX PRESS Redukovaný T-kus (FxFxF) je vyroben z austenitické nerezové oceli AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina TK14FFF pokrývá 39 velikostí v rozsahu 18 x 15 x 18–108 x 88,9 x 108 mm, což odpovídá DN15 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS Redukovaný T-kus (FxFxF) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisuje se akumulátorovým strojem (19–65 kN), bez otevřeného plamene a svařovacích plynů.

Často kladené otázky

Co je TAVINOX PRESS Redukovaný T-kus (FxFxF)?

TAVINOX PRESS Redukovaný T-kus (FxFxF) je nerezový redukovaný T-kus se 3 lisovanými konci. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.

Z jakého materiálu je vyrobená TAVINOX PRESS Redukovaný T-kus (FxFxF)?

TAVINOX PRESS Redukovaný T-kus (FxFxF) je vyrobená z nerezové oceli AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.

Jaký je maximální tlak a teplota pro TAVINOX PRESS Redukovaný T-kus (FxFxF)?

Maximální pracovní tlak TAVINOX PRESS Redukovaný T-kus (FxFxF) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).

Jaké certifikace má TAVINOX PRESS Redukovaný T-kus (FxFxF)?

TAVINOX PRESS Redukovaný T-kus (FxFxF) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.

Jaký lisovací profil používá TAVINOX PRESS Redukovaný T-kus (FxFxF)?

TAVINOX PRESS Redukovaný T-kus (FxFxF) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.

Jaké velikosti TAVINOX PRESS Redukovaný T-kus (FxFxF) jsou dostupné?

K dispozici je 39 velikostí v rozsahu 18 x 15 x 18–108 x 88,9 x 108 mm. Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
