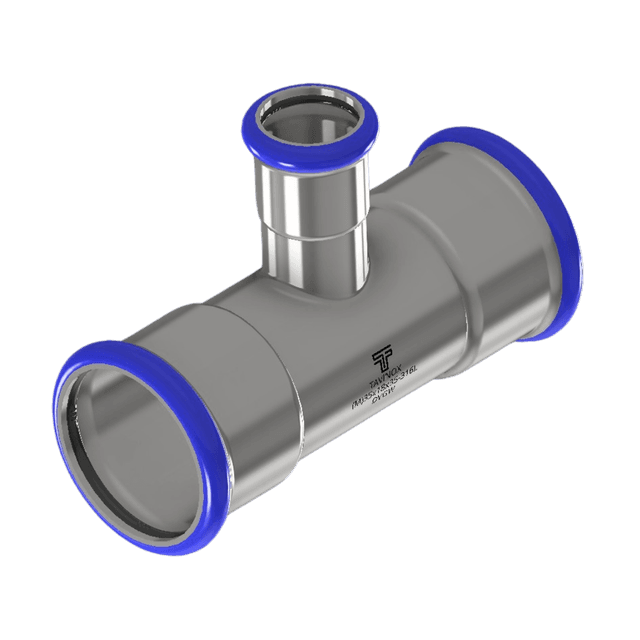

TAVINOX PRESS Reduziertes T-Stück (FxFxF)
Das reduzierte TAVINOX PRESS-T-Stück (FxFxF) ist ein reduziertes Edelstahl-T-Stück mit drei Pressenden. Mit dem TAVINOX PRESS-System verlegen Sie Rohrleitungen schnell, einfach und sauber. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Enthält einen blauen Pressindikator für unverpresste Verbindungen.
- Erkennung unverpresster Verbindungen mit dem Leak-Detect-System.
- Der QR-Code auf dem Fitting enthält alle technischen Informationen.
Produkt
Technische Daten
| Code | Abmessung | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | H (mm) | EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|---|
| TK14FFF.181518 | 18 x 15 x 18 mm | 68 | 20 | 20 | 29.5 | 41.5 | 8596683003152 | 10 | 120 |
| TK14FFF.221522 | 22 x 15 x 22 mm | 74 | 20.5 | 20 | 29.5 | 43.5 | 8596683003183 | 10 | 70 |
| TK14FFF.221822 | 22 x 18 x 22 mm | 74 | 20.5 | 20 | 31.5 | 45.5 | 8596683003213 | 10 | 70 |
| TK14FFF.281528 | 28 x 15 x 28 mm | 84 | 22.5 | 20 | 29.5 | 46.5 | 8596683003244 | 5 | 50 |
| TK14FFF.281828 | 28 x 18 x 28 mm | 84 | 22.5 | 20 | 31.5 | 48.5 | 8596683003275 | 5 | 50 |
| TK14FFF.282228 * | 28 x 22 x 28 mm | 84 | 22.5 | 20.5 | 31.5 | 48.5 | 8596683003305 | 5 | 50 |
| TK14FFF.351535 | 35 x 15 x 35 mm | 102.5 | 26 | 20 | 29.5 | 49 | 8596683003336 | 5 | 30 |
| TK14FFF.351835 | 35 x 18 x 35 mm | 102.5 | 26 | 20 | 31.5 | 51 | 8596683003367 | 5 | 30 |
| TK14FFF.352235 * | 35 x 22 x 35 mm | 102.5 | 26 | 20.5 | 31.5 | 51 | 8596683003398 | 5 | 30 |
| TK14FFF.352835 * | 35 x 28 x 35 mm | 102.5 | 26 | 22.5 | 35 | 54.5 | 8596683003428 | 5 | 30 |
| TK14FFF.421542 | 42 x 15 x 42 mm | 116.5 | 30 | 20 | 29.5 | 52.5 | 8596683003459 | 1 | 15 |
| TK14FFF.421842 | 42 x 18 x 42 mm | 116.5 | 30 | 20 | 31.5 | 54.5 | 8596683003480 | 1 | 15 |
| TK14FFF.422242 * | 42 x 22 x 42 mm | 116.5 | 30 | 20.5 | 31.5 | 54.5 | 8596683003510 | 1 | 15 |
| TK14FFF.422842 * | 42 x 28 x 42 mm | 116.5 | 30 | 22.5 | 35 | 58 | 8596683003541 | 1 | 15 |
| TK14FFF.423542 * | 42 x 35 x 42 mm | 116.5 | 30 | 26 | 37.5 | 60.5 | 8596683003572 | 1 | 15 |
| TK14FFF.541554 | 54 x 15 x 54 mm | 140.5 | 34.5 | 20 | 29.5 | 58.5 | 8596683003602 | 1 | 10 |
| TK14FFF.541854 | 54 x 18 x 54 mm | 140.5 | 34.5 | 20 | 31.5 | 60.5 | 8596683003633 | 1 | 10 |
| TK14FFF.542254 * | 54 x 22 x 54 mm | 140.5 | 34.5 | 20.5 | 31.5 | 60.5 | 8596683003664 | 1 | 10 |
| TK14FFF.542854 * | 54 x 28 x 54 mm | 140.5 | 34.5 | 22.5 | 35 | 64 | 8596683003695 | 1 | 10 |
| TK14FFF.543554 * | 54 x 35 x 54 mm | 140.5 | 34.5 | 26 | 37.5 | 66.5 | 8596683003725 | 1 | 10 |
| TK14FFF.544254 * | 54 x 42 x 54 mm | 140.5 | 34.5 | 30 | 39 | 68 | 8596683003756 | 1 | 10 |
| TK14FFF.762276 * | 76,1 x 22 x 76,1 mm | 223.7 | 51.5 | 20.5 | 31.5 | 73 | 8596683003787 | 1 | 2 |
| TK14FFF.762876 * | 76,1 x 28 x 76,1 mm | 223.7 | 51.5 | 22.5 | 35 | 76 | 8596683003817 | 1 | 2 |
| TK14FFF.763576 * | 76,1 x 35 x 76,1 mm | 223.7 | 51.5 | 26 | 37.5 | 79 | 8596683003848 | 1 | 2 |
| TK14FFF.764276 * | 76,1 x 42 x 76,1 mm | 223.7 | 51.5 | 30 | 39 | 80 | 8596683003879 | 1 | 2 |
| TK14FFF.765476 * | 76,1 x 54 x 76,1 mm | 223.7 | 51.5 | 34.5 | 47.5 | 89 | 8596683003909 | 1 | 2 |
| TK14FFF.882288 * | 88,9 x 22 x 88,9 mm | 251.5 | 58 | 20.5 | 31.5 | 80 | 8596683003930 | 1 | 1 |
| TK14FFF.882888 * | 88,9 x 28 x 88,9 mm | 251.5 | 58 | 22.5 | 35 | 83.5 | 8596683003961 | 1 | 1 |
| TK14FFF.883588 * | 88,9 x 35 x 88,9 mm | 251.5 | 58 | 26 | 37.5 | 86 | 8596683003992 | 1 | 1 |
| TK14FFF.884288 * | 88,9 x 42 x 88,9 mm | 251.5 | 58 | 30 | 39 | 87.5 | 8596683004029 | 1 | 1 |
| TK14FFF.885488 * | 88,9 x 54 x 88,9 mm | 251.5 | 58 | 34.5 | 47.5 | 96 | 8596683004050 | 1 | 1 |
| TK14FFF.887688 * | 88,9 x 76,1 x 88,9 mm | 251.5 | 58 | 51.5 | 67.5 | 116 | 8596683004081 | 1 | 1 |
| TK14FFF.10822108 * | 108 x 22 x 108 mm | 304.5 | 72 | 20.5 | 31.5 | 89.5 | 8596683004111 | 1 | 1 |
| TK14FFF.10828108 * | 108 x 28 x 108 mm | 304.5 | 72 | 22.5 | 35 | 93 | 8596683004142 | 1 | 1 |
| TK14FFF.10835108 * | 108 x 35 x 108 mm | 304.5 | 72 | 26 | 37.5 | 95.5 | 8596683004173 | 1 | 1 |
| TK14FFF.10842108 * | 108 x 42 x 108 mm | 304.5 | 72 | 30 | 39 | 97 | 8596683004203 | 1 | 1 |
| TK14FFF.10854108 * | 108 x 54 x 108 mm | 304.5 | 72 | 34.5 | 47.5 | 105.5 | 8596683004234 | 1 | 1 |
| TK14FFF.10876108 * | 108 x 76,1 x 108 mm | 304.5 | 72 | 51.5 | 67.5 | 125.5 | 8596683004265 | 1 | 1 |
| TK14FFF.10888108 * | 108 x 88,9 x 108 mm | 304.5 | 72 | 58 | 78 | 136 | 8596683004296 | 1 | 1 |
* Produkte mit PAVUS-Zertifizierung für Brandschutzleitungen (DN20–DN100).

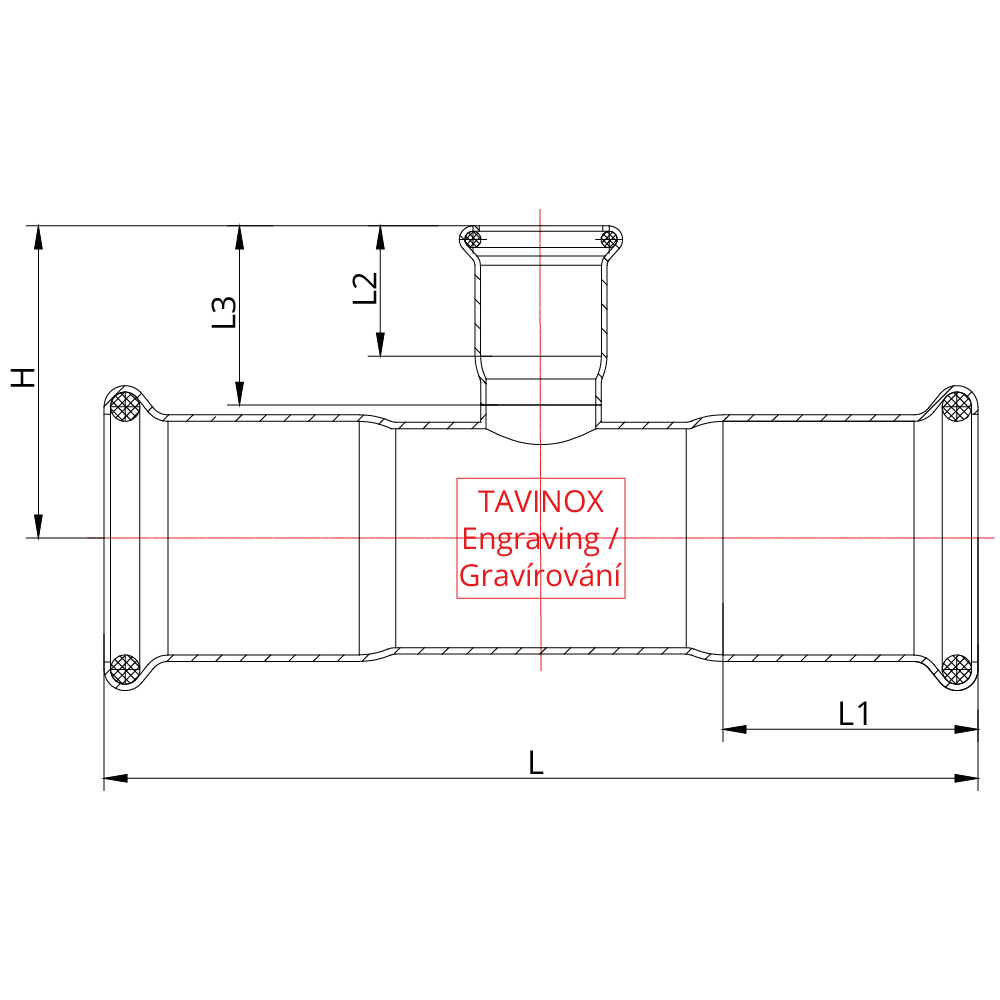

Technische Zeichnung
Die Umweltwirkungen der Pressfittings TAVINOX PRESS (AISI 316L, 15–108 mm) sind mit einer Ökobilanz (LCA) berechnet und unabhängig verifiziert: EPD Nr. 3015-EPD-030070031 nach ISO 14025 und EN 15804, verifiziert durch TZÚS Praha und gültig bis 17.06.2031. Das Verpressen erfolgt ohne offene Flamme und ohne Schweißgase.
7,43
kg CO₂-Äq.
je 1 kg Fittings, Module A1–A3
80 %
Rezyklatanteil der Fittings
85 %
des Stahls der Fittings werden am Lebensende recycelt (Modellannahme der EPD)
Quelle: EPD Nr. 3015-EPD-030070031
- Die Module A1–A3 sind die Herstellungsphase nach EN 15804: Rohstoffbereitstellung, Transport und Herstellung.
- Die Zahlen sind nicht für den direkten Vergleich mit EPD anderer Produkte bestimmt — vergleichbar sind nur Deklarationen nach denselben Regeln der EN 15804.
- Laut EPD verbraucht das Verpressen mit Elektrowerkzeugen eine vernachlässigbare Energiemenge und geht deshalb nicht in die Berechnung ein.
- Edelstahl ist ein vollständig recycelbarer Werkstoff.
- Die EPD dient als Grundlage für die Gebäudezertifizierungen LEED, BREEAM und SBToolCZ; ob und wie sie angerechnet wird, bestimmen die Version des Systems und das Projekt.
Verifizierte EPD öffentlich einsehbar
Die Umweltproduktdeklaration (EPD) ist unabhängig verifiziert und in der EPD-Datenbank der Tschechischen Republik auf dem Portal des Umweltministeriums öffentlich einsehbar.
Alle Zahlen der EPD und wie sie zu lesen sind
