TAVINOX® PRESS — Tvarovky 316L
TAVINOX PRESS Oblouk 45° (MxF)

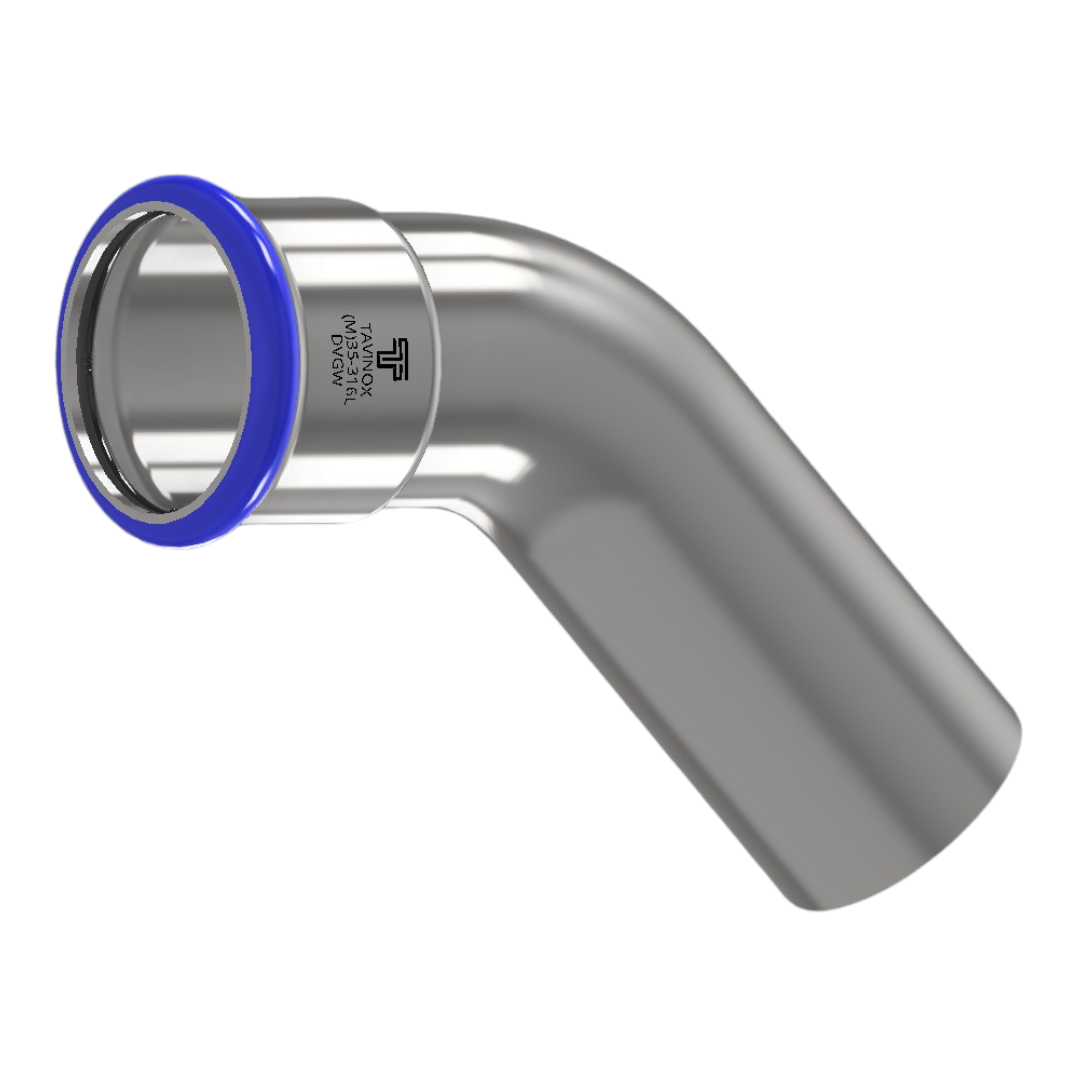

TAVINOX PRESS Oblouk 45° (MxF) je 45° nerezový oblouk s 1 lisovaným koncem. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- QR-kód na tvarovce obsahuje veškeré technické informace.
Produkt
Technické parametry
| Kód | Rozměr | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | EAN | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|---|
| OB11MF.15 | 15 mm | 20 | 36 | 50 | 32 | 08596683001202 | 10 | 200 |
| OB11MF.18 | 18 mm | 20 | 36 | 52 | 32 | 08596683001233 | 10 | 160 |
| OB11MF.22 * | 22 mm | 20.5 | 42 | 56 | — | 08596683001264 | 10 | 80 |
| OB11MF.28 * | 28 mm | 22.5 | 48 | 56 | — | 08596683001295 | 5 | 50 |
| OB11MF.35 * | 35 mm | 26 | 55 | 75 | — | 08596683001325 | 5 | 40 |
| OB11MF.42 * | 42 mm | 30 | 65 | 77 | — | 08596683001356 | 1 | 20 |
| OB11MF.54 * | 54 mm | 34.5 | 78 | 95 | — | 08596683001387 | 1 | 10 |
| OB11MF.76 * | 76,1 mm | 51.5 | 113.5 | 135 | — | 08596683001417 | 1 | 4 |
| OB11MF.88 * | 88,9 mm | 58 | 129 | 135 | — | 08596683001448 | 1 | 2 |
| OB11MF.108 * | 108 mm | 72 | 156 | 162 | — | 08596683001479 | 1 | 1 |
* Produkty certifikované pro požární rozvody dle normy VdS.

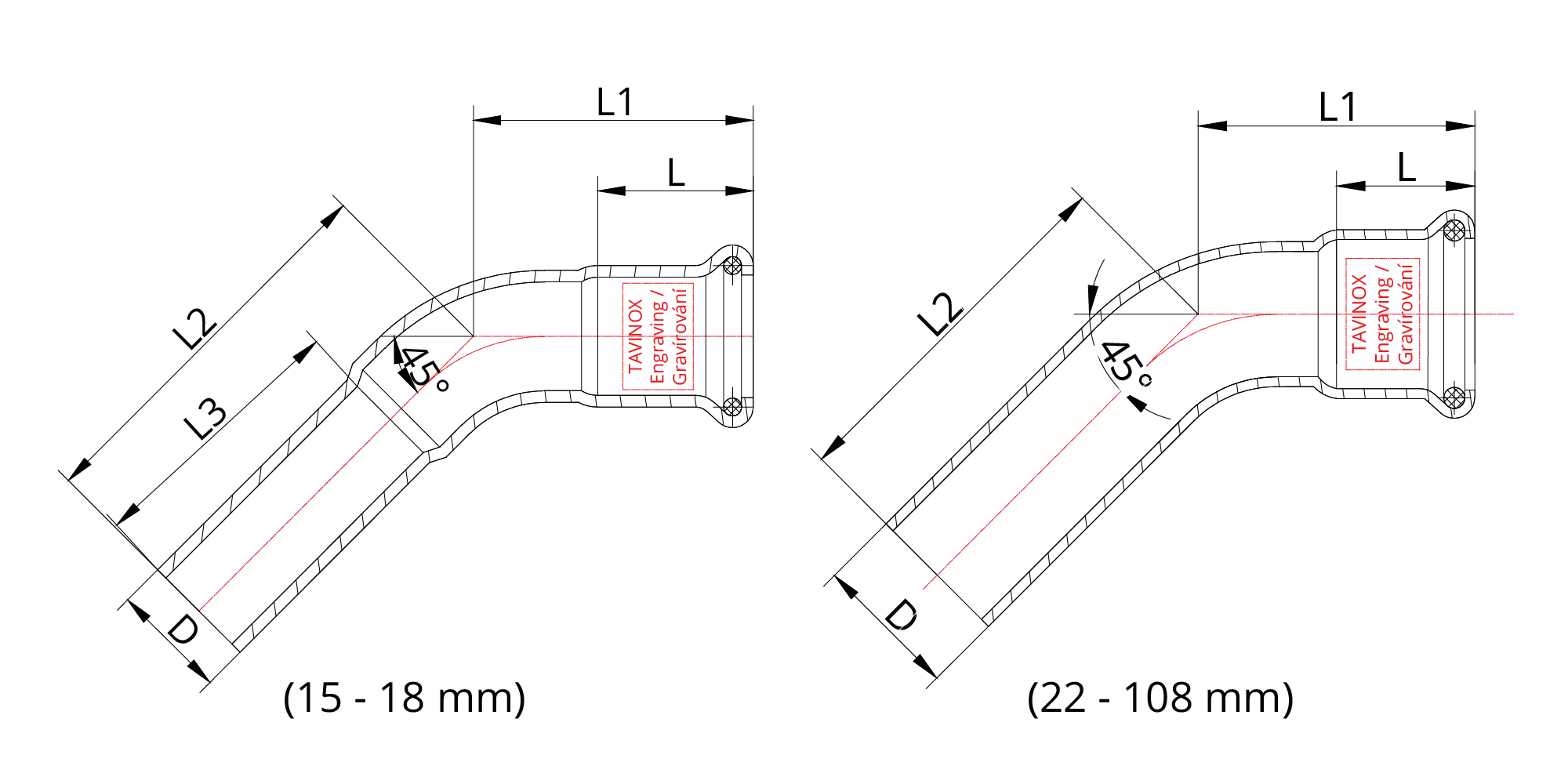

Technický výkres
Skladová dostupnost a ceník
| Stav | Kód | Rozměr | EAN | Hmotnost | Cena |
|---|---|---|---|---|---|
| Skladem | OB11MF.15 | 15 mm | 08596683001202 | 0,041 kg | 141 Kč |
| Skladem | OB11MF.18 | 18 mm | 08596683001233 | 0,059 kg | 155 Kč |
| Skladem | OB11MF.22 | 22 mm | 08596683001264 | 0,072 kg | 205 Kč |
| Skladem | OB11MF.28 | 28 mm | 08596683001295 | 0,109 kg | 233 Kč |
| Skladem | OB11MF.35 | 35 mm | 08596683001325 | 0,142 kg | 423 Kč |
| Skladem | OB11MF.42 | 42 mm | 08596683001356 | 0,22 kg | 544 Kč |
| Skladem | OB11MF.54 | 54 mm | 08596683001387 | 0,329 kg | 651 Kč |
| Skladem | OB11MF.76 | 76,1 mm | 08596683001417 | 0,9 kg | 2 162 Kč |
| Skladem | OB11MF.88 | 88,9 mm | 08596683001448 | 1,2 kg | 3 057 Kč |
| Skladem | OB11MF.108 | 108 mm | 08596683001479 | 1,6 kg | 4 378 Kč |
Všechny ceny jsou uvedeny bez DPH.
Technické listy ke stažení
Certifikáty a osvědčení
Certifikát DVGW
Deutsche Vereinigung des Gas- und Wasserfaches
Certifikát ITC
Institut pro testování a certifikaci
Certifikát PAVUS
Požární zkoušení a certifikace
EPD Deklarace
Environmental Product Declaration
Prohlášení o shodě – pitná voda
Declaration of Conformity
ISO 9001 / ISO 14001
Systém řízení kvality a životního prostředí
Technické parametry a fakta
TAVINOX PRESS Oblouk 45° (MxF) je vyroben z austenitické nerezové oceli Ušlechtilá ocel AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina OB11MF pokrývá 10 velikostí v rozsahu 15 mm–108 mm mm, což odpovídá DN15 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS Oblouk 45° (MxF) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisování nevyžaduje přívod elektřiny ani plynu během spoje (akumulátorový stroj 32–60 kN), takže úspora energie na 100 spojích je ~600 kWh oproti svářečce 6 kW. Ekvivalent ~150 kg CO₂.
Často kladené otázky
Co je TAVINOX PRESS Oblouk 45° (MxF)?
TAVINOX PRESS Oblouk 45° (MxF) je 45° nerezový oblouk s 1 lisovaným koncem. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
Z jakého materiálu je vyrobená TAVINOX PRESS Oblouk 45° (MxF)?
TAVINOX PRESS Oblouk 45° (MxF) je vyrobená z nerezové oceli Ušlechtilá ocel AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.
Jaký je maximální tlak a teplota pro TAVINOX PRESS Oblouk 45° (MxF)?
Maximální pracovní tlak TAVINOX PRESS Oblouk 45° (MxF) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít HNBR těsnění (−20 °C až +150 °C, solární systémy) nebo FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).
Jaké certifikace má TAVINOX PRESS Oblouk 45° (MxF)?
TAVINOX PRESS Oblouk 45° (MxF) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.
Jaký lisovací profil používá TAVINOX PRESS Oblouk 45° (MxF)?
TAVINOX PRESS Oblouk 45° (MxF) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.
Jaké velikosti TAVINOX PRESS Oblouk 45° (MxF) jsou dostupné?
K dispozici je 10 velikostí v rozsahu 15 mm–108 mm mm. Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
