TAVINOX® PRESS — Tvarovky 316L

TAVINOX PRESS Příruba (F)

PB10F10 variant — 9 skladem

TAVINOX PRESS Příruba (F) je nerezová tvarovka s 1 lisovaným koncem. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.

Obsahuje modrý indikátor nezalisovaného spoje.
Detekce nezalisovaného spoje pomocí systému Leak-Detect.
QR-kód na tvarovce obsahuje veškeré technické informace.

Produkt

Technické parametry

Kód	Rozměr	L (mm)	L1 (mm)	H (mm)	D3 (mm)	D4 (mm)	EAN	Sáček (ks)	Krabice (ks)
PB10F.15	15 mm	43	20	14	45	65	8596683007280	1	24
PB10F.18	18 mm	43	20	14	45	65	8596683007310	1	24
PB10F.22 *	22 mm	44	20.5	16	58	75	8596683007341	1	12
PB10F.28 *	28 mm	50	22.5	16	68	85	8596683007372	1	12
PB10F.35 *	35 mm	65	26	18	78	100	8596683007402	1	8
PB10F.42 *	42 mm	74	30	18	88	110	8596683007433	1	4
PB10F.54 *	54 mm	109	34.5	20	102	125	8596683007464	1	4
PB10F.76 *	76,1 mm	109	51.5	20	122	148	8596683007495	1	2
PB10F.88 *	88,9 mm	123	58	20	138	160	8596683007525	1	2
PB10F.108 *	108 mm	150	72	22	158	180	8596683007556	1	1

* Produkty s certifikací PAVUS pro požární rozvody (DN20–DN100).

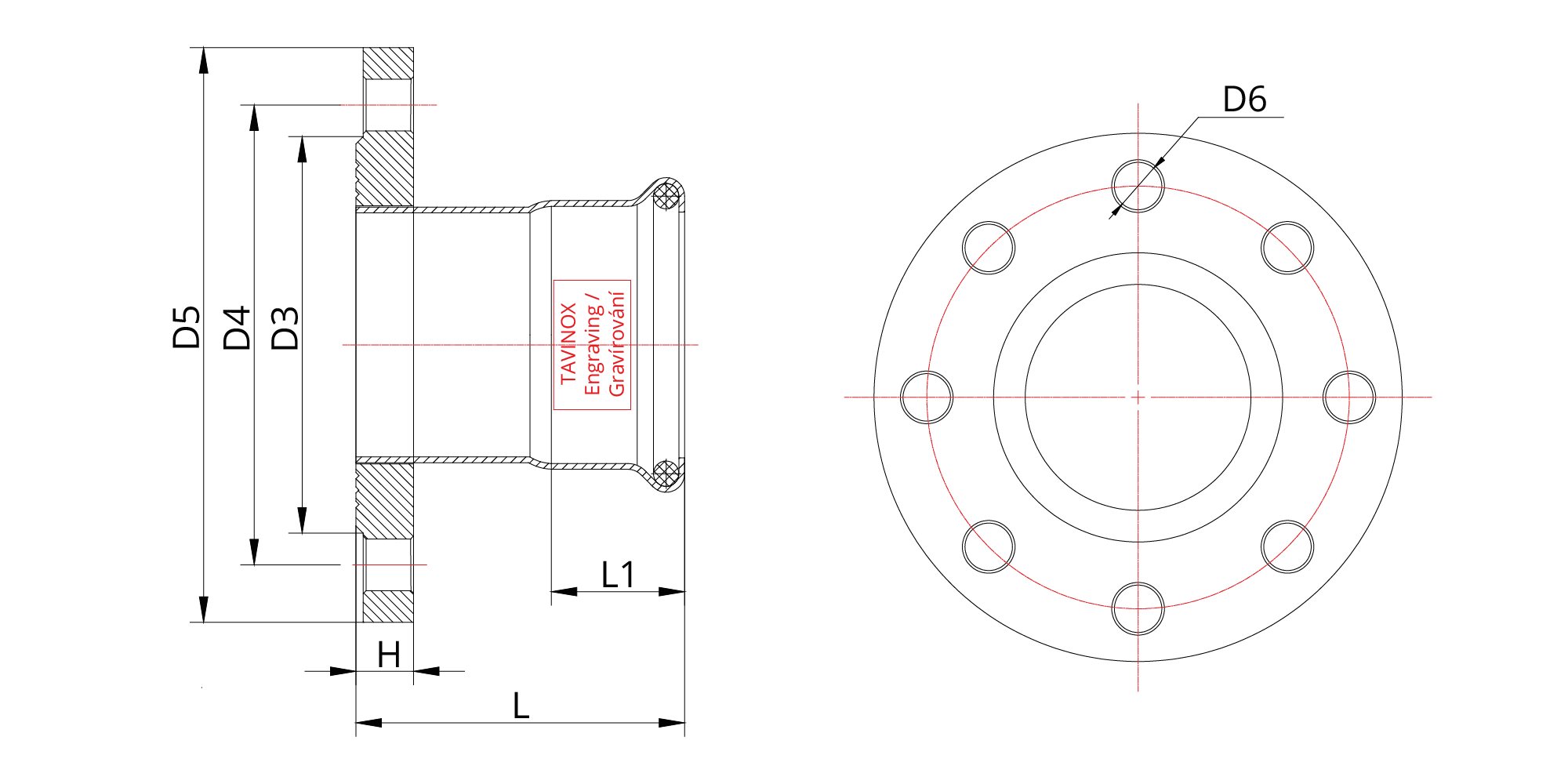

Technický výkres

Skladová dostupnost a ceník

Stav	Kód	Rozměr	EAN	Hmotnost	Cena
Skladem	PB10F.15	15 mm	8596683007280	0,422 kg	1 906 Kč
Skladem	PB10F.18	18 mm	8596683007310	0,57 kg	1 917 Kč
Skladem	PB10F.22	22 mm	8596683007341	0,769 kg	2 132 Kč
Skladem	PB10F.28	28 mm	8596683007372	0,969 kg	2 506 Kč
Omezené množství	PB10F.35	35 mm	8596683007402	1,525 kg	4 046 Kč
Skladem	PB10F.42	42 mm	8596683007433	1,78 kg	5 407 Kč
Skladem	PB10F.54	54 mm	8596683007464	2,32 kg	6 936 Kč
Skladem	PB10F.76	76,1 mm	8596683007495	2,96 kg	9 113 Kč
Skladem	PB10F.88	88,9 mm	8596683007525	3,36 kg	10 817 Kč
Skladem	PB10F.108	108 mm	8596683007556	4,47 kg	12 835 Kč

Všechny ceny jsou uvedeny bez DPH.

Technické listy ke stažení

PB10FPřehled celé rodiny PB10F.1515 mm PB10F.1818 mm PB10F.2222 mm PB10F.2828 mm PB10F.3535 mm PB10F.4242 mm PB10F.5454 mm PB10F.7676,1 mm PB10F.8888,9 mm PB10F.108108 mm

Certifikáty a osvědčení

Certifikát DVGW

Deutscher Verein des Gas- und Wasserfaches

Certifikát ITC

Institut pro testování a certifikaci

Certifikát PAVUS

Požární zkoušení a certifikace

EPD Deklarace

Environmental Product Declaration

Prohlášení o shodě – pitná voda

Declaration of Conformity

ISO 9001 / ISO 14001

Systém řízení kvality a životního prostředí

Technické parametry a fakta

TAVINOX PRESS Příruba (F) je vyrobena z austenitické nerezové oceli AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina PB10F pokrývá 10 velikostí v rozsahu 15–108 mm, což odpovídá DN12 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS Příruba (F) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisování nevyžaduje přívod elektřiny ani plynu během spoje (akumulátorový stroj 19–65 kN), takže úspora energie na 100 spojích je ~300 kWh oproti svářečce 6 kW. Ekvivalent ~150 kg CO₂.

Často kladené otázky

Co je TAVINOX PRESS Příruba (F)?

Z jakého materiálu je vyrobená TAVINOX PRESS Příruba (F)?

TAVINOX PRESS Příruba (F) je vyrobená z nerezové oceli AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.

Jaký je maximální tlak a teplota pro TAVINOX PRESS Příruba (F)?

Maximální pracovní tlak TAVINOX PRESS Příruba (F) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).

Jaké certifikace má TAVINOX PRESS Příruba (F)?

TAVINOX PRESS Příruba (F) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.

Jaký lisovací profil používá TAVINOX PRESS Příruba (F)?

TAVINOX PRESS Příruba (F) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Jaké velikosti TAVINOX PRESS Příruba (F) jsou dostupné?

K dispozici je 10 velikostí v rozsahu 15–108 mm. Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
