TAVINOX® PRESS — Tvarovky 316L
TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG)
TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG) s 1 lisovaným koncem a plochým šroubením. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- QR-kód na tvarovce obsahuje veškeré technické informace.
Produkt
Technické parametry
| Kód | Rozměr | L (mm) | L1 (mm) | EAN | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|
| SR10FG.1512 | 15 mm x 1/2" | 58 | 20 | 08596683008065 | 10 | 180 |
| SR10FG.1534 | 15 mm x 3/4" | 60 | 20 | 08596683008096 | 10 | 120 |
| SR10FG.1812 | 18 mm x 1/2" | 58 | 20 | 08596683008126 | 10 | 150 |
| SR10FG.1834 | 18 mm x 3/4" | 61 | 20 | 08596683008157 | 10 | 120 |
| SR10FG.2234 * | 22 mm x 3/4" | 60 | 20.5 | 08596683008188 | 10 | 120 |
| SR10FG.221 * | 22 mm x 1" | 65 | 20.5 | 08596683008218 | 10 | 90 |
| SR10FG.281 * | 28 mm x 1" | 66 | 22.5 | 08596683008249 | 5 | 70 |
| SR10FG.2854 * | 28 mm x 5/4" | 73.5 | 22.5 | 08596683008270 | 5 | 60 |
| SR10FG.3554 * | 35 mm x 5/4" | 72.5 | 26 | 08596683008300 | 5 | 40 |
| SR10FG.3564 * | 35 mm x 6/4" | 84 | 26 | 08596683008331 | 1 | 30 |
| SR10FG.4264 * | 42 mm x 6/4" | 83 | 30 | 08596683008362 | 1 | 30 |
| SR10FG.422 * | 42 mm x 2" | 101.5 | 30 | 08596683008393 | 1 | 20 |
| SR10FG.542 * | 54 mm x 2" | 96 | 34.5 | 08596683008423 | 1 | 20 |
| SR10FG.76212 * | 76,1 mm x 2 1/2" | 144.5 | 51.5 | 08596683008454 | 1 | 12 |
* Produkty certifikované pro požární rozvody dle normy VdS.

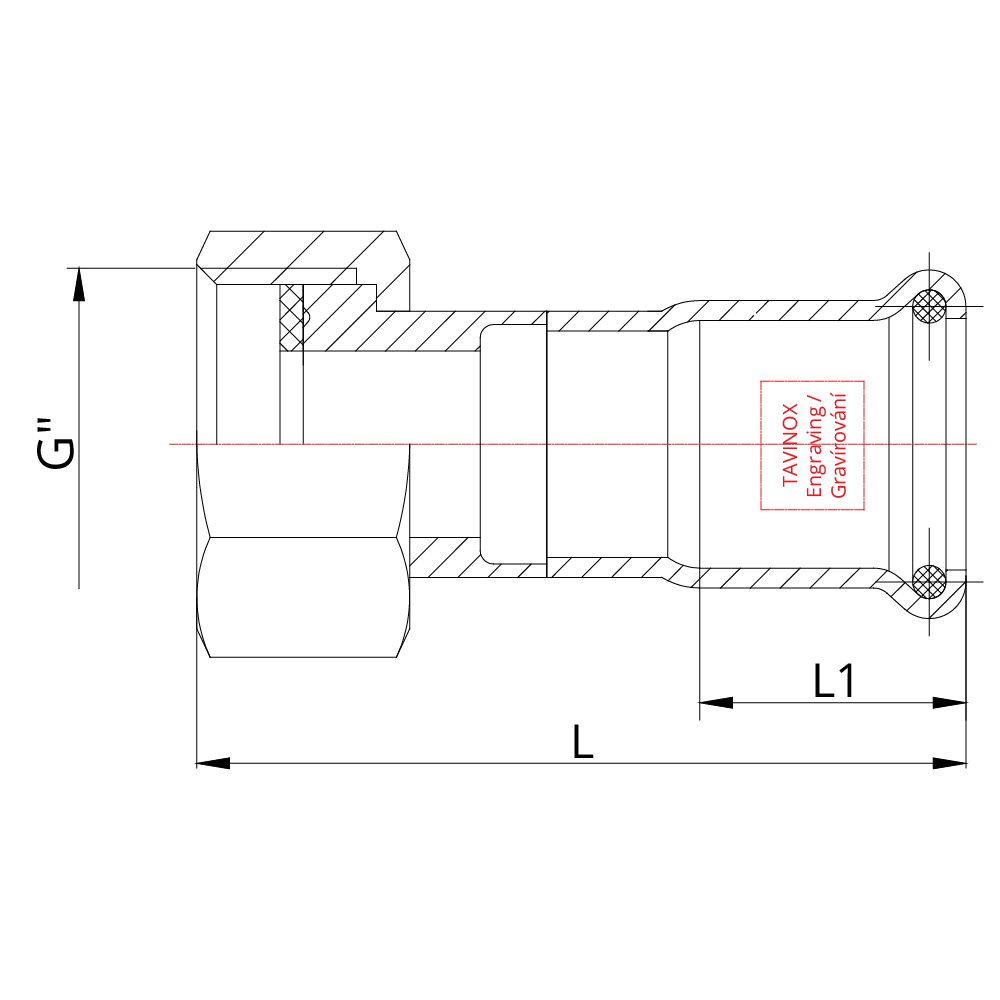

Technický výkres
Skladová dostupnost a ceník
| Stav | Kód | Rozměr | EAN | Hmotnost | Cena |
|---|---|---|---|---|---|
| Skladem | SR10FG.1512 | 15 mm x 1/2" | 08596683008065 | 0,062 kg | 409 Kč |
| Skladem | SR10FG.1534 | 15 mm x 3/4" | 08596683008096 | 0,073 kg | 424 Kč |
| Skladem | SR10FG.1812 | 18 mm x 1/2" | 08596683008126 | 0,068 kg | 393 Kč |
| Skladem | SR10FG.1834 | 18 mm x 3/4" | 08596683008157 | 0,082 kg | 413 Kč |
| Skladem | SR10FG.2234 | 22 mm x 3/4" | 08596683008188 | 0,084 kg | 420 Kč |
| Skladem | SR10FG.221 | 22 mm x 1" | 08596683008218 | 0,119 kg | 477 Kč |
| Skladem | SR10FG.281 | 28 mm x 1" | 08596683008249 | 0,127 kg | 494 Kč |
| Skladem | SR10FG.2854 | 28 mm x 5/4" | 08596683008270 | 0,177 kg | 805 Kč |
| Skladem | SR10FG.3554 | 35 mm x 5/4" | 08596683008300 | 0,207 kg | 833 Kč |
| Skladem | SR10FG.3564 | 35 mm x 6/4" | 08596683008331 | 0,196 kg | 935 Kč |
| Na objednávku | SR10FG.4264 | 42 mm x 6/4" | 08596683008362 | 0,285 kg | 1 325 Kč |
| Skladem | SR10FG.422 | 42 mm x 2" | 08596683008393 | 0,39 kg | 1 279 Kč |
| Skladem | SR10FG.542 | 54 mm x 2" | 08596683008423 | 0,475 kg | 1 890 Kč |
| Skladem | SR10FG.76212 | 76,1 mm x 2 1/2" | 08596683008454 | 0,87 kg | 7 959 Kč |
Všechny ceny jsou uvedeny bez DPH.
Technické listy ke stažení
Certifikáty a osvědčení
Certifikát DVGW
Deutsche Vereinigung des Gas- und Wasserfaches
Certifikát ITC
Institut pro testování a certifikaci
Certifikát PAVUS
Požární zkoušení a certifikace
EPD Deklarace
Environmental Product Declaration
Prohlášení o shodě – pitná voda
Declaration of Conformity
ISO 9001 / ISO 14001
Systém řízení kvality a životního prostředí
Technické parametry a fakta
TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG) je vyrobena z austenitické nerezové oceli Ušlechtilá ocel AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina SR10FG pokrývá 14 velikostí v rozsahu 15 mm x 1/2"–76,1 mm x 2 1/2" mm, což odpovídá DN15 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisování nevyžaduje přívod elektřiny ani plynu během spoje (akumulátorový stroj 32–60 kN), takže úspora energie na 100 spojích je ~600 kWh oproti svářečce 6 kW. Ekvivalent ~150 kg CO₂.
Často kladené otázky
Co je TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG)?
TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG) s 1 lisovaným koncem a plochým šroubením. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
Z jakého materiálu je vyrobená TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG)?
TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG) je vyrobená z nerezové oceli Ušlechtilá ocel AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.
Jaký je maximální tlak a teplota pro TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG)?
Maximální pracovní tlak TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít HNBR těsnění (−20 °C až +150 °C, solární systémy) nebo FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).
Jaké certifikace má TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG)?
TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.
Jaký lisovací profil používá TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG)?
TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.
Jaké velikosti TAVINOX PRESS Připojovací šroubení na ploché těsnění (FxG) jsou dostupné?
K dispozici je 14 velikostí v rozsahu 15 mm x 1/2"–76,1 mm x 2 1/2" mm. Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
