TAVINOX PRESS Přechodka s vnějším závitem (FxR)
TAVINOX PRESS Přechodka s vnějším závitem (FxR) je přechodová nerezová tvarovka s 1 lisovaným koncem. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- QR-kód na tvarovce obsahuje veškeré technické informace.

Produkt
Technické parametry
| Kód | Rozměr | L (mm) | L1 (mm) | L2 (mm) | EAN | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|---|
| PR10FR.1512 | 15 mm x 1/2" | 59.5 | 20 | 29.5 | 8596683005255 | 10 | 180 |
| PR10FR.1534 | 15 mm x 3/4" | 62.5 | 20 | 30.5 | 8596683005286 | 10 | 130 |
| PR10FR.1538 | 15 mm x 3/8" | 53.5 | 20 | 29.5 | 8596683005316 | 10 | 180 |
| PR10FR.1812 | 18 mm x 1/2" | 61.5 | 20 | 31.5 | 8596683005347 | 10 | 150 |
| PR10FR.1834 | 18 mm x 3/4" | 63.5 | 20 | 31.5 | 8596683005378 | 10 | 130 |
| PR10FR.2212 * | 22 mm x 1/2" | 61.5 | 20.5 | 31.5 | 8596683005408 | 10 | 130 |
| PR10FR.2234 * | 22 mm x 3/4" | 63.5 | 20.5 | 31.5 | 8596683005439 | 10 | 120 |
| PR10FR.221 * | 22 mm x 1" | 69.5 | 20.5 | 33.5 | 8596683005460 | 10 | 90 |
| PR10FR.2812 * | 28 mm x 1/2" | 70 | 22.5 | 40 | 8596683005491 | 5 | 100 |
| PR10FR.2834 * | 28 mm x 3/4" | 61.5 | 22.5 | 29.5 | 8596683005521 | 5 | 100 |
| PR10FR.281 * | 28 mm x 1" | 71 | 22.5 | 35 | 8596683005552 | 5 | 70 |
| PR10FR.2854 * | 28 mm x 5/4" | 78 | 22.5 | 39 | 8596683005583 | 5 | 70 |
| PR10FR.351 * | 35 mm x 1" | 73.5 | 26 | 37.5 | 8596683005613 | 5 | 40 |
| PR10FR.3554 * | 35 mm x 5/4" | 76.5 | 26 | 37.5 | 8596683005644 | 5 | 40 |
| PR10FR.3564 * | 35 mm x 6/4" | 80 | 26 | 38 | 8596683005675 | 1 | 30 |
| PR10FR.4254 * | 42 mm x 5/4" | 78 | 30 | 39 | 8596683005705 | 1 | 30 |
| PR10FR.4264 * | 42 mm x 6/4" | 81 | 30 | 39 | 8596683005736 | 1 | 30 |
| PR10FR.5464 * | 54 mm x 6/4" | 89.5 | 34.5 | 47.5 | 8596683005767 | 1 | 20 |
| PR10FR.542 * | 54 mm x 2" | 93.5 | 34.5 | 47.5 | 8596683005798 | 1 | 20 |
| PR10FR.76212 * | 76,1 mm x 2 1/2" | 127.5 | 51.5 | 67.5 | 8596683005828 | 1 | 8 |
| PR10FR.883 * | 88,9 mm x 3" | 144.5 | 58 | 78 | 8596683005859 | 1 | 4 |
| PR10FR.1084 * | 108 mm x 4" | 170 | 72 | 94 | 8596683005880 | 1 | 2 |
* Produkty s certifikací PAVUS pro požární rozvody (DN20–DN100).

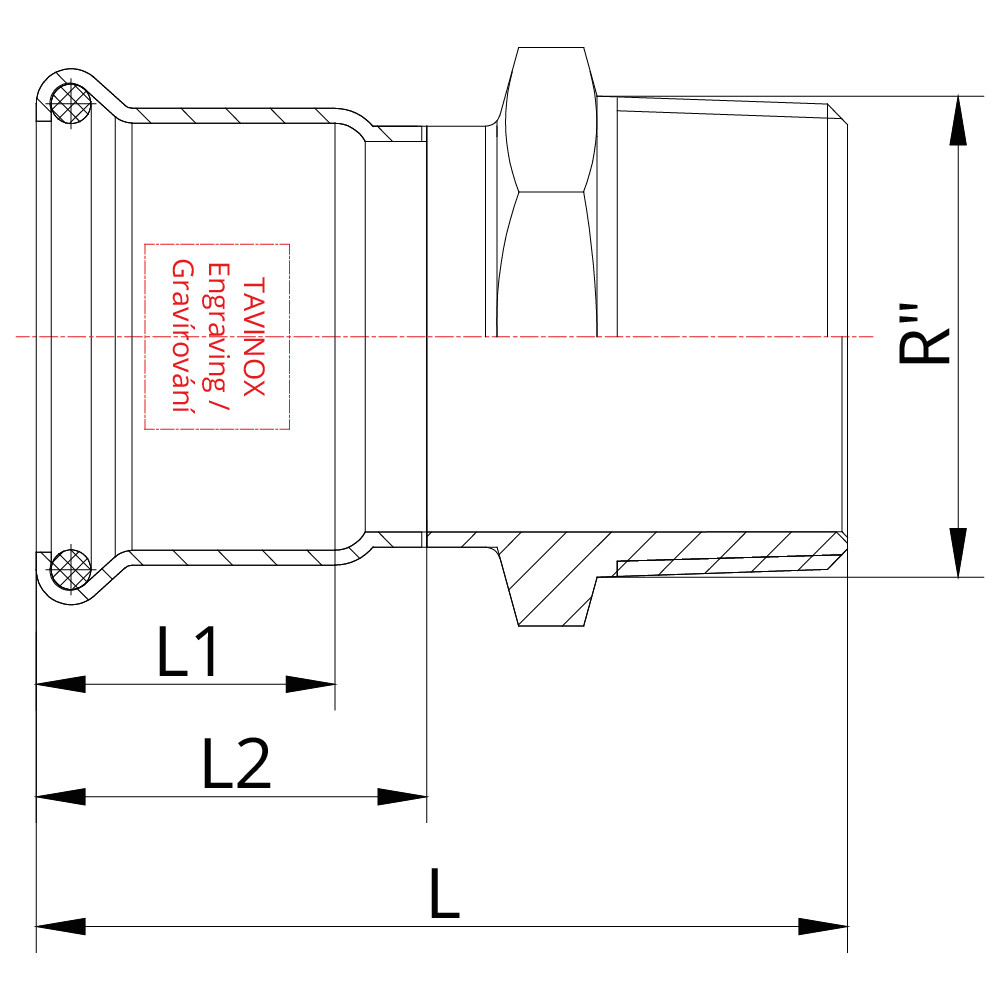

Technický výkres

Environmentální dopad lisovacích tvarovek TAVINOX PRESS (AISI 316L, 15–108 mm) je spočítaný metodou posuzování životního cyklu (LCA) a nezávisle ověřený: EPD č. 3015-EPD-030070031 podle ISO 14025 a EN 15804 ověřil TZÚS Praha a platí do 17. 6. 2031. Lisování probíhá bez otevřeného plamene a svařovacích plynů.
7,43
kg CO₂ ekv.
na 1 kg tvarovek, moduly A1–A3
80 %
recyklovaného materiálu v tvarovkách
85 %
oceli z tvarovek se na konci životnosti recykluje (předpoklad výpočtu EPD)
Zdroj: EPD č. 3015-EPD-030070031
- Moduly A1–A3 jsou výrobní fáze podle EN 15804: získání surovin, doprava a výroba.
- Čísla nejsou určena k přímému srovnání s EPD jiných výrobků — srovnávat lze jen prohlášení zpracovaná podle shodných pravidel EN 15804.
- Lisování elektrickým nářadím podle EPD spotřebuje zanedbatelné množství energie, a do výpočtu proto nevstupuje.
- Nerezová ocel je plně recyklovatelný materiál.
- EPD slouží jako podklad pro certifikace budov LEED, BREEAM a SBToolCZ; zda a jak se započítá, určuje konkrétní verze systému a projekt.
Ověřená EPD veřejně k nahlédnutí
Environmentální prohlášení o produktu (EPD) je nezávisle ověřené a veřejně vystavené v databázi EPD České republiky na portálu Ministerstva životního prostředí.
Všechna čísla z EPD a jak je číst
Kompletní certifikáty, prohlášení o shodě a další dokumenty jsou k dispozici po přihlášení na webu.
Skladová dostupnost a ceník
PR10FR.1512
15 mm x 1/2"
201 Kč
SklademEAN 8596683005255Hmotnost 0,064 kgPR10FR.1534
15 mm x 3/4"
258 Kč
SklademEAN 8596683005286Hmotnost 0,081 kgPR10FR.1538
15 mm x 3/8"
230 Kč
SklademEAN 8596683005316Hmotnost 0,04 kgPR10FR.1812
18 mm x 1/2"
236 Kč
SklademEAN 8596683005347Hmotnost 0,069 kgPR10FR.1834
18 mm x 3/4"
255 Kč
SklademEAN 8596683005378Hmotnost 0,08 kgPR10FR.2212
22 mm x 1/2"
229 Kč
SklademEAN 8596683005408Hmotnost 0,076 kgPR10FR.2234
22 mm x 3/4"
283 Kč
SklademEAN 8596683005439Hmotnost 0,086 kgPR10FR.221
22 mm x 1"
303 Kč
SklademEAN 8596683005460Hmotnost 0,13 kgPR10FR.2812
28 mm x 1/2"
304 Kč
SklademEAN 8596683005491Hmotnost 0,099 kgPR10FR.2834
28 mm x 3/4"
312 Kč
SklademEAN 8596683005521Hmotnost 0,115 kgPR10FR.281
28 mm x 1"
346 Kč
SklademEAN 8596683005552Hmotnost 0,138 kgPR10FR.2854
28 mm x 5/4"
576 Kč
SklademEAN 8596683005583Hmotnost 0,17 kgPR10FR.351
35 mm x 1"
622 Kč
SklademEAN 8596683005613Hmotnost 0,135 kgPR10FR.3554
35 mm x 5/4"
558 Kč
SklademEAN 8596683005644Hmotnost 0,18 kgPR10FR.3564
35 mm x 6/4"
914 Kč
SklademEAN 8596683005675Hmotnost 0,242 kgPR10FR.4254
42 mm x 5/4"
660 Kč
SklademEAN 8596683005705Hmotnost 0,224 kgPR10FR.4264
42 mm x 6/4"
612 Kč
SklademEAN 8596683005736Hmotnost 0,23 kgPR10FR.5464
54 mm x 6/4"
1 094 Kč
SklademEAN 8596683005767Hmotnost 0,309 kgPR10FR.542
54 mm x 2"
932 Kč
SklademEAN 8596683005798Hmotnost 0,371 kgPR10FR.76212
76,1 mm x 2 1/2"
3 585 Kč
SklademEAN 8596683005828Hmotnost 0,94 kgPR10FR.883
88,9 mm x 3"
4 810 Kč
SklademEAN 8596683005859Hmotnost 1,139 kgPR10FR.1084
108 mm x 4"
7 067 Kč
SklademEAN 8596683005880Hmotnost 2,28 kg
Všechny ceny jsou uvedeny bez DPH.
Technické listy ke stažení
Certifikáty a osvědčení
Certifikát DVGW
Deutscher Verein des Gas- und Wasserfaches
Certifikát ITC
Institut pro testování a certifikaci
Certifikát PAVUS
Požární zkoušení a certifikace
EPD
Environmentální prohlášení o produktu (tvarovky a trubky PRESS)
Prohlášení o shodě – pitná voda
Declaration of Conformity
ISO 9001 / ISO 14001
Systém managementu dovozce CZECH STYLE, spol. s r.o.
Technické parametry a fakta
TAVINOX PRESS Přechodka s vnějším závitem (FxR) je vyrobena z austenitické nerezové oceli AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina PR10FR pokrývá 22 velikostí v rozsahu 15 mm x 1/2"–108 mm x 4", což odpovídá DN12 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS Přechodka s vnějším závitem (FxR) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisuje se akumulátorovým strojem (19–65 kN), bez otevřeného plamene a svařovacích plynů.
Často kladené otázky
Co je TAVINOX PRESS Přechodka s vnějším závitem (FxR)?
TAVINOX PRESS Přechodka s vnějším závitem (FxR) je přechodová nerezová tvarovka s 1 lisovaným koncem. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
Z jakého materiálu je vyrobená TAVINOX PRESS Přechodka s vnějším závitem (FxR)?
TAVINOX PRESS Přechodka s vnějším závitem (FxR) je vyrobená z nerezové oceli AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.
Jaký je maximální tlak a teplota pro TAVINOX PRESS Přechodka s vnějším závitem (FxR)?
Maximální pracovní tlak TAVINOX PRESS Přechodka s vnějším závitem (FxR) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).
Jaké certifikace má TAVINOX PRESS Přechodka s vnějším závitem (FxR)?
TAVINOX PRESS Přechodka s vnějším závitem (FxR) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.
Jaký lisovací profil používá TAVINOX PRESS Přechodka s vnějším závitem (FxR)?
TAVINOX PRESS Přechodka s vnějším závitem (FxR) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.
Jaké velikosti TAVINOX PRESS Přechodka s vnějším závitem (FxR) jsou dostupné?
K dispozici je 22 velikostí v rozsahu 15 mm x 1/2"–108 mm x 4". Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
