TAVINOX® PRESS — Tvarovky 316L

TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF)

TK10FRPF26 variant — 21 skladem

TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF) je přechodový nerezový T-kus se 2 lisovanými konci. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.

  • Obsahuje modrý indikátor nezalisovaného spoje.
  • Detekce nezalisovaného spoje pomocí systému Leak-Detect.
  • QR-kód na tvarovce obsahuje veškeré technické informace.
TK10FRPF TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF)

Produkt

Technické parametry

KódRozměrL (mm)L1 (mm)L2 (mm)H (mm)EANSáček (ks)Krabice (ks)
TK10FRPF.15121515 mm x 1/2" x 15 mm68.2202939.5859668300432610120
TK10FRPF.18121818 mm x 1/2" x 18 mm68202941859668300435710120
TK10FRPF.18341818 mm x 3/4" x 18 mm68203042859668300438810100
TK10FRPF.221222 *22 mm x 1/2" x 22 mm7420.5294385966830044181070
TK10FRPF.281228 *28 mm x 1/2" x 28 mm8422.529468596683004449550
TK10FRPF.351235 *35 mm x 1/2" x 35 mm102.5262948.58596683004470540
TK10FRPF.421242 *42 mm x 1/2" x 42 mm116.53029528596683004500120
TK10FRPF.541254 *54 mm x 1/2" x 54 mm140.534.529588596683004531110
TK10FRPF.763476 *76,1 mm x 3/4" x 76,1 mm223.751.53071.5859668300456212
TK10FRPF.10834108 *108 mm x 3/4" x 108 mm304.5723088.5859668300459311
TK10FRPF.223422 *22 mm x 3/4" x 22 mm7420.5304485966830061151070
TK10FRPF.283428 *28 mm x 3/4" x 28 mm8422.530478596683006146550
TK10FRPF.28128 *28 mm x 1" x 28 mm8422.533.550.58596683006177550
TK10FRPF.353435 *35 mm x 3/4" x 35 mm102.5263049.58596683006207530
TK10FRPF.35135 *35 mm x 1" x 35 mm102.52633.5538596683006238530
TK10FRPF.355435 *35 mm x 5/4" x 35 mm116.5263655.58596683006269520
TK10FRPF.423442 *42 mm x 3/4" x 42 mm116.53030538596683006290120
TK10FRPF.42142 *42 mm x 1" x 42 mm116.53033.556.58596683006320115
TK10FRPF.426442 *42 mm x 6/4" x 42 mm116.53038618596683006351115
TK10FRPF.543454 *54 mm x 3/4" x 54 mm140.534.530598596683006382110
TK10FRPF.54154 *54 mm x 1" x 54 mm140.534.533.562.5859668300641218
TK10FRPF.54254 *54 mm x 2" x 54 mm140.534.54473859668300644318
TK10FRPF.76276 *76,1 mm x 2" x 76,1 mm223.751.54485.5859668300647411
TK10FRPF.883488 *88,9 mm x 3/4" x 88,9 mm251.5583078.5859668300650411
TK10FRPF.88288 *88,9 mm x 2" x 88,9 mm251.5584492.5859668300653511
TK10FRPF.1082108 *108 mm x 2" x 108 mm304.57244102.5859668300656611

* Produkty s certifikací PAVUS pro požární rozvody (DN20–DN100).

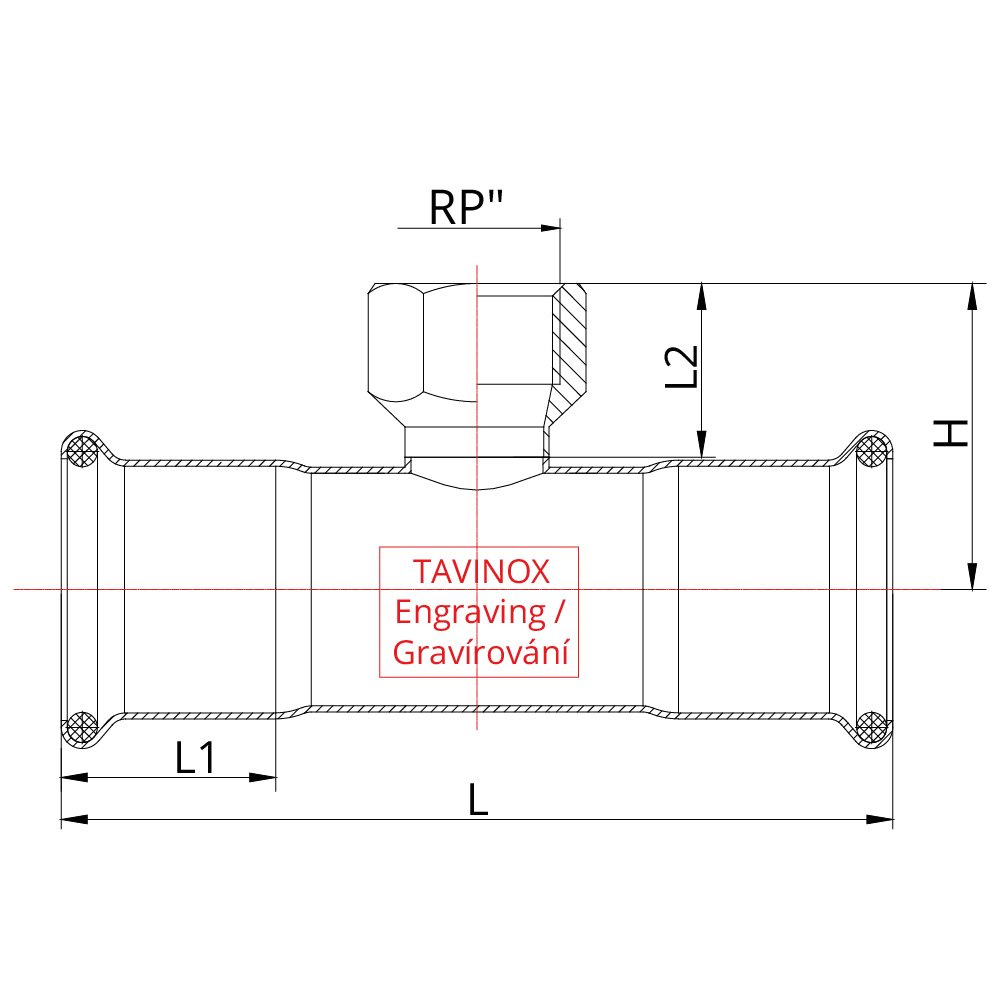

Technický výkres

Technický výkres TK10FRPF

Skladová dostupnost a ceník

  • TK10FRPF.151215

    15 mm x 1/2" x 15 mm

    264 Kč

    SklademEAN 8596683004326Hmotnost 0,085 kg
  • TK10FRPF.181218

    18 mm x 1/2" x 18 mm

    306 Kč

    SklademEAN 8596683004357Hmotnost 0,105 kg
  • TK10FRPF.183418

    18 mm x 3/4" x 18 mm

    317 Kč

    SklademEAN 8596683004388Hmotnost 0,114 kg
  • TK10FRPF.221222

    22 mm x 1/2" x 22 mm

    300 Kč

    Na objednávkuEAN 8596683004418Hmotnost 0,125 kg
  • TK10FRPF.281228

    28 mm x 1/2" x 28 mm

    343 Kč

    SklademEAN 8596683004449Hmotnost 0,148 kg
  • TK10FRPF.351235

    35 mm x 1/2" x 35 mm

    492 Kč

    Na objednávkuEAN 8596683004470Hmotnost 0,193 kg
  • TK10FRPF.421242

    42 mm x 1/2" x 42 mm

    653 Kč

    SklademEAN 8596683004500Hmotnost 0,252 kg
  • TK10FRPF.541254

    54 mm x 1/2" x 54 mm

    657 Kč

    SklademEAN 8596683004531Hmotnost 0,348 kg
  • TK10FRPF.763476

    76,1 mm x 3/4" x 76,1 mm

    3 110 Kč

    SklademEAN 8596683004562Hmotnost 0,915 kg
  • TK10FRPF.10834108

    108 mm x 3/4" x 108 mm

    5 587 Kč

    SklademEAN 8596683004593Hmotnost 1,712 kg
  • TK10FRPF.223422

    22 mm x 3/4" x 22 mm

    336 Kč

    SklademEAN 8596683006115Hmotnost 0,139 kg
  • TK10FRPF.283428

    28 mm x 3/4" x 28 mm

    371 Kč

    SklademEAN 8596683006146Hmotnost 0,168 kg
  • TK10FRPF.28128

    28 mm x 1" x 28 mm

    494 Kč

    SklademEAN 8596683006177Hmotnost 0,175 kg
  • TK10FRPF.353435

    35 mm x 3/4" x 35 mm

    732 Kč

    Omezené množstvíEAN 8596683006207Hmotnost 0,211 kg
  • TK10FRPF.35135

    35 mm x 1" x 35 mm

    564 Kč

    SklademEAN 8596683006238Hmotnost 0,25 kg
  • TK10FRPF.355435

    35 mm x 5/4" x 35 mm

    852 Kč

    SklademEAN 8596683006269Hmotnost 0,263 kg
  • TK10FRPF.423442

    42 mm x 3/4" x 42 mm

    826 Kč

    SklademEAN 8596683006290Hmotnost 0,264 kg
  • TK10FRPF.42142

    42 mm x 1" x 42 mm

    826 Kč

    SklademEAN 8596683006320Hmotnost 0,319 kg
  • TK10FRPF.426442

    42 mm x 6/4" x 42 mm

    1 134 Kč

    SklademEAN 8596683006351Hmotnost 0,373 kg
  • TK10FRPF.543454

    54 mm x 3/4" x 54 mm

    1 071 Kč

    SklademEAN 8596683006382Hmotnost 0,354 kg
  • TK10FRPF.54154

    54 mm x 1" x 54 mm

    737 Kč

    SklademEAN 8596683006412Hmotnost 0,42 kg
  • TK10FRPF.54254

    54 mm x 2" x 54 mm

    1 530 Kč

    SklademEAN 8596683006443Hmotnost 0,584 kg
  • TK10FRPF.76276

    76,1 mm x 2" x 76,1 mm

    3 566 Kč

    Na objednávkuEAN 8596683006474Hmotnost 1,079 kg
  • TK10FRPF.883488

    88,9 mm x 3/4" x 88,9 mm

    3 578 Kč

    SklademEAN 8596683006504Hmotnost 1,177 kg
  • TK10FRPF.88288

    88,9 mm x 2" x 88,9 mm

    5 216 Kč

    SklademEAN 8596683006535Hmotnost 1,398 kg
  • TK10FRPF.1082108

    108 mm x 2" x 108 mm

    6 285 Kč

    Omezené množstvíEAN 8596683006566Hmotnost 1,927 kg

Všechny ceny jsou uvedeny bez DPH.

Technické listy ke stažení

Certifikáty a osvědčení

Certifikát DVGW

Deutscher Verein des Gas- und Wasserfaches

Certifikát ITC

Institut pro testování a certifikaci

Certifikát PAVUS

Požární zkoušení a certifikace

EPD

Environmentální prohlášení o produktu (tvarovky a trubky PRESS)

Prohlášení o shodě – pitná voda

Declaration of Conformity

ISO 9001 / ISO 14001

Systém managementu dovozce CZECH STYLE, spol. s r.o.

Technické parametry a fakta

TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF) je vyroben z austenitické nerezové oceli AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina TK10FRPF pokrývá 26 velikostí v rozsahu 15 mm x 1/2" x 15–108 mm x 2" x 108 mm, což odpovídá DN12 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisuje se akumulátorovým strojem (19–65 kN), bez otevřeného plamene a svařovacích plynů.

Často kladené otázky

Co je TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF)?

TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF) je přechodový nerezový T-kus se 2 lisovanými konci. Závit kuželový: ISO 7-1. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.

Z jakého materiálu je vyrobená TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF)?

TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF) je vyrobená z nerezové oceli AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.

Jaký je maximální tlak a teplota pro TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF)?

Maximální pracovní tlak TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).

Jaké certifikace má TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF)?

TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.

Jaký lisovací profil používá TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF)?

TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.

Jaké velikosti TAVINOX PRESS T-kus s vnitřním závitem (FxRpxF) jsou dostupné?

K dispozici je 26 velikostí v rozsahu 15 mm x 1/2" x 15–108 mm x 2" x 108 mm. Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
