TAVINOX® PRESS — Pressfittings 316L
TAVINOX PRESS Übergangsbogen 90° (FxR)
Der TAVINOX PRESS-Übergangsbogen 90° (FxR) ist ein 90°-Bogen mit einem Pressende. Kegeliges Gewinde: ISO 7-1. Mit dem TAVINOX PRESS-System verlegen Sie Rohrleitungen schnell, einfach und sauber. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
- Enthält einen blauen Pressindikator für unverpresste Verbindungen.
- Erkennung unverpresster Verbindungen mit dem Leak-Detect-System.
- Der QR-Code auf dem Fitting enthält alle technischen Informationen.
Produkt
Technische Daten
| Code | Abmessung | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | EAN | Beutel (Stk.) | Karton (Stk.) |
|---|---|---|---|---|---|---|---|---|
| OB12FR.1512 | 15 mm x 1/2" | 20 | 45 | 30 | 46.5 | 8596683007822 | 10 | 100 |
| OB12FR.1812 | 18 mm x 1/2" | 20 | 50 | 30 | 51.5 | 8596683007853 | 10 | 100 |
| OB12FR.1834 | 18 mm x 3/4" | 20 | 50 | 32 | 53.5 | 8596683007884 | 10 | 70 |
| OB12FR.2234 * | 22 mm x 3/4" | 20.5 | 57 | 32 | 58 | 8596683007914 | 10 | 60 |
| OB12FR.281 * | 28 mm x 1" | 22.5 | 68 | 36 | 70.5 | 8596683007945 | 5 | 40 |
| OB12FR.3554 * | 35 mm x 5/4" | 26 | 73.5 | 39 | 75 | 8596683007976 | 5 | 25 |
| OB12FR.4264 * | 42 mm x 6/4" | 30 | 85.3 | 42 | 85.5 | 8596683008003 | 1 | 20 |
| OB12FR.542 * | 54 mm x 2" | 34.5 | 105 | 46 | 103 | 8596683008034 | 1 | 10 |
* Produkte mit PAVUS-Zertifizierung für Brandschutzleitungen (DN20–DN100).

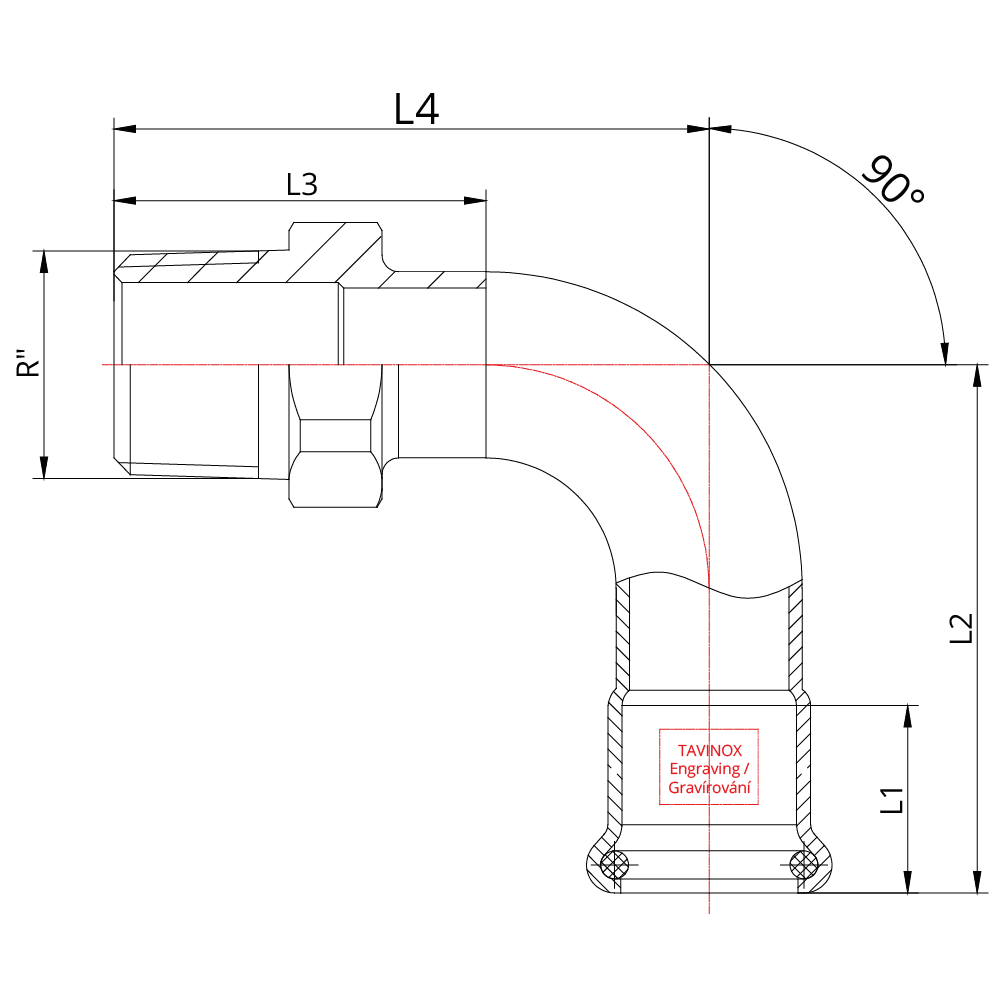

Technische Zeichnung
Das Edelstahlsystem TAVINOX PRESS trägt zum nachhaltigen Bauen bei. Das flammenlose Verpressen bedeutet null CO₂-Emissionen direkt auf der Baustelle, einen geringeren Energiebedarf bei der Montage und den Wegfall von Brandrisiken.
0
CO₂-Emissionen beim Verpressen
100%
Recycelbares Material
EPD
Umweltproduktdeklaration
Verifizierte EPD öffentlich einsehbar
Unsere Umweltproduktdeklaration (EPD) ist unabhängig verifiziert und in der EPD-Datenbank der Tschechischen Republik auf dem Portal des Umweltministeriums öffentlich einsehbar.
Die vollständigen Zertifikate, Konformitätserklärungen und weitere Unterlagen erhalten Sie nach der Anmeldung auf der Website.
Lagerverfügbarkeit und Preisliste
| Status | Code | Abmessung | EAN | Gewicht | Preis |
|---|---|---|---|---|---|
| Auf Lager | OB12FR.1512 | 15 mm x 1/2" | 8596683007822 | 0,06 kg | 297 CZK |
| Auf Lager | OB12FR.1812 | 18 mm x 1/2" | 8596683007853 | 0,1 kg | 311 CZK |
| Auf Lager | OB12FR.1834 | 18 mm x 3/4" | 8596683007884 | 0,111 kg | 414 CZK |
| Auf Lager | OB12FR.2234 | 22 mm x 3/4" | 8596683007914 | 0,128 kg | 480 CZK |
| Auf Lager | OB12FR.281 | 28 mm x 1" | 8596683007945 | 0,141 kg | 689 CZK |
| Auf Lager | OB12FR.3554 | 35 mm x 5/4" | 8596683007976 | 0,341 kg | 958 CZK |
| Auf Lager | OB12FR.4264 | 42 mm x 6/4" | 8596683008003 | 0,486 kg | 1 490 CZK |
| Auf Lager | OB12FR.542 | 54 mm x 2" | 8596683008034 | 0,542 kg | 1 477 CZK |
Alle Preise verstehen sich zzgl. MwSt.
Datenblätter zum Download
Zertifikate und Nachweise
DVGW-Zertifikat
Deutscher Verein des Gas- und Wasserfaches
ITC-Zertifikat
Institut für Prüfung und Zertifizierung, Zlín
PAVUS-Zertifikat
Brandprüfung und Zertifizierung
EPD-Deklaration
Umweltproduktdeklaration
Konformitätserklärung – Trinkwasser
Declaration of Conformity
ISO 9001 / ISO 14001
Qualitäts- und Umweltmanagementsystem
Technische Daten und Fakten
TAVINOX PRESS Übergangsbogen 90° (FxR) besteht aus austenitischem Edelstahl AISI 316L (1.4404) mit einem Chromgehalt von 16,5–18,5 % und einem Nickelgehalt von 10–13 %. Der maximale Betriebsdruck beträgt 16 bar (PN 16); der Temperaturbereich reicht mit EPDM-Dichtung von −35 °C bis +110 °C und mit FKM-Dichtung bis +200 °C. Die Produktgruppe OB12FR umfasst 8 Abmessungen im Bereich 15 mm x 1/2"–54 mm x 2", was DN12 bis DN50 nach ISO entspricht. Die Wärmeausdehnung des Edelstahlrohrs beträgt α = 0,0165 mm/m·K — bei einer 50 m langen Leitung und ΔT = 50 K ergibt das eine Längenausdehnung von 41 mm, die durch einen U-förmigen Dehnungsbogen oder einen Festpunkt kompensiert werden muss. Die Zertifizierungen DVGW und PAVUS decken den Einsatz in Tschechien, der Slowakei, Österreich, Deutschland und Polen ab. Ausgewählte Abmessungen sind für den Einsatz in Leitungen ortsfester Löschanlagen zertifiziert. Die Pressverbindung mit TAVINOX PRESS Übergangsbogen 90° (FxR) (Presskontur M) dauert einschließlich Rohrvorbereitung ca. 5 Minuten, gegenüber 25–30 Minuten bei einer WIG-geschweißten Verbindung. Das Verpressen benötigt während der Verbindungsherstellung weder Strom- noch Gasanschluss (Akku-Pressmaschine 19–65 kN), sodass die Energieeinsparung bei 100 Verbindungen ca. 300 kWh gegenüber einem Schweißgerät mit 6 kW beträgt. Das entspricht ca. 150 kg CO₂.
Häufig gestellte Fragen
Was ist TAVINOX PRESS Übergangsbogen 90° (FxR)?
Der TAVINOX PRESS-Übergangsbogen 90° (FxR) ist ein 90°-Bogen mit einem Pressende. Kegeliges Gewinde: ISO 7-1. Mit dem TAVINOX PRESS-System verlegen Sie Rohrleitungen schnell, einfach und sauber. TAVINOX PRESS bietet ein komplettes Rohrleitungssystem für jede denkbare Anwendung.
Aus welchem Werkstoff besteht TAVINOX PRESS Übergangsbogen 90° (FxR)?
TAVINOX PRESS Übergangsbogen 90° (FxR) besteht aus Edelstahl AISI 316L (1.4404). Der Werkstoff 316L (1.4404) ist beständig gegen chloridinduzierte Korrosion und damit ideal für Trinkwasser, Meerwasser sowie die Chemie- und Lebensmittelindustrie. Die Lebensdauer des Edelstahl-Presssystems übersteigt bei projektgemäßem Betrieb 50 Jahre.
Wie hoch sind maximaler Druck und maximale Temperatur bei TAVINOX PRESS Übergangsbogen 90° (FxR)?
Der maximale Betriebsdruck von TAVINOX PRESS Übergangsbogen 90° (FxR) beträgt 16 bar (PN 16). Mit EPDM-Dichtung liegt der Temperaturbereich bei −35 °C bis +110 °C (Trinkwasser, Heizung, Kühlung). Für höhere Temperaturen lassen sich FKM-Dichtungen (−20 °C bis +160 °C, kurzzeitig +200 °C, Prozess- und Solarleitungen) einsetzen.
Welche Zertifizierungen hat TAVINOX PRESS Übergangsbogen 90° (FxR)?
TAVINOX PRESS Übergangsbogen 90° (FxR) verfügt über folgende Zertifizierungen: DVGW. Ausgewählte Abmessungen sind zusätzlich für Brandschutzleitungen zertifiziert (PAVUS, EN 12845) — ideal für ortsfeste Löschanlagen und Sprinkler. Die Rohre entsprechen der Norm EN 10312. Die Zertifizierung deckt den Einsatz in Trinkwasserinstallationen gemäß der tschechischen Verordnung Nr. 252/2004 Sb. ab.
Welche Presskontur verwendet TAVINOX PRESS Übergangsbogen 90° (FxR)?
TAVINOX PRESS Übergangsbogen 90° (FxR) verwendet die Presskontur M. Die M-Kontur ist in Tschechien und der Slowakei ein weit verbreiteter Standard — kompatibel mit Pressbacken von Zupper, Klauke, REMS, Novopress, Rothenberger und Milwaukee. In unserem Sortiment finden Sie die Akku-Pressmaschinen Zupper BLM-1930 (AD 15–28 mm), ED-1550 (AD 15–54 mm) und ED-60100 (AD 76,1–108 mm) — die Auswahl richtet sich nach der Abmessung des Fittings.
In welchen Abmessungen ist TAVINOX PRESS Übergangsbogen 90° (FxR) erhältlich?
Verfügbar sind 8 Abmessungen im Bereich 15 mm x 1/2"–54 mm x 2". Das Sortiment halten wir standardmäßig in Tschechien auf Lager — für die Projektplanung ist die Verfügbarkeit jeder Abmessung direkt auf dieser Seite sichtbar.
