TAVINOX PRESS Nátrubek (FxF)

NA10FF10 variant — 10 skladem

TAVINOX PRESS Nátrubek (FxF) je přímá nerezová spojka se 2 lisovanými konci. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.

Obsahuje modrý indikátor nezalisovaného spoje.
Detekce nezalisovaného spoje pomocí systému Leak-Detect.
QR-kód na tvarovce obsahuje veškeré technické informace.

Produkt

Technické parametry

Kód	Rozměr	L (mm)	L1 (mm)	EAN	Sáček (ks)	Krabice (ks)
NA10FF.15	15 mm	48	20	8596683000007	10	300
NA10FF.18	18 mm	48	20	8596683000038	10	200
NA10FF.22 *	22 mm	50	20.5	8596683000069	10	150
NA10FF.28 *	28 mm	54	22.5	8596683000090	5	100
NA10FF.35 *	35 mm	65	26	8596683000120	5	60
NA10FF.42 *	42 mm	74	30	8596683000151	1	40
NA10FF.54 *	54 mm	86	34.5	8596683000182	1	25
NA10FF.76 *	76,1 mm	141	51.5	8596683000212	1	8
NA10FF.88 *	88,9 mm	162	58	8596683000243	1	3
NA10FF.108 *	108 mm	194	72	8596683000274	1	2

* Produkty s certifikací PAVUS pro požární rozvody (DN20–DN100).

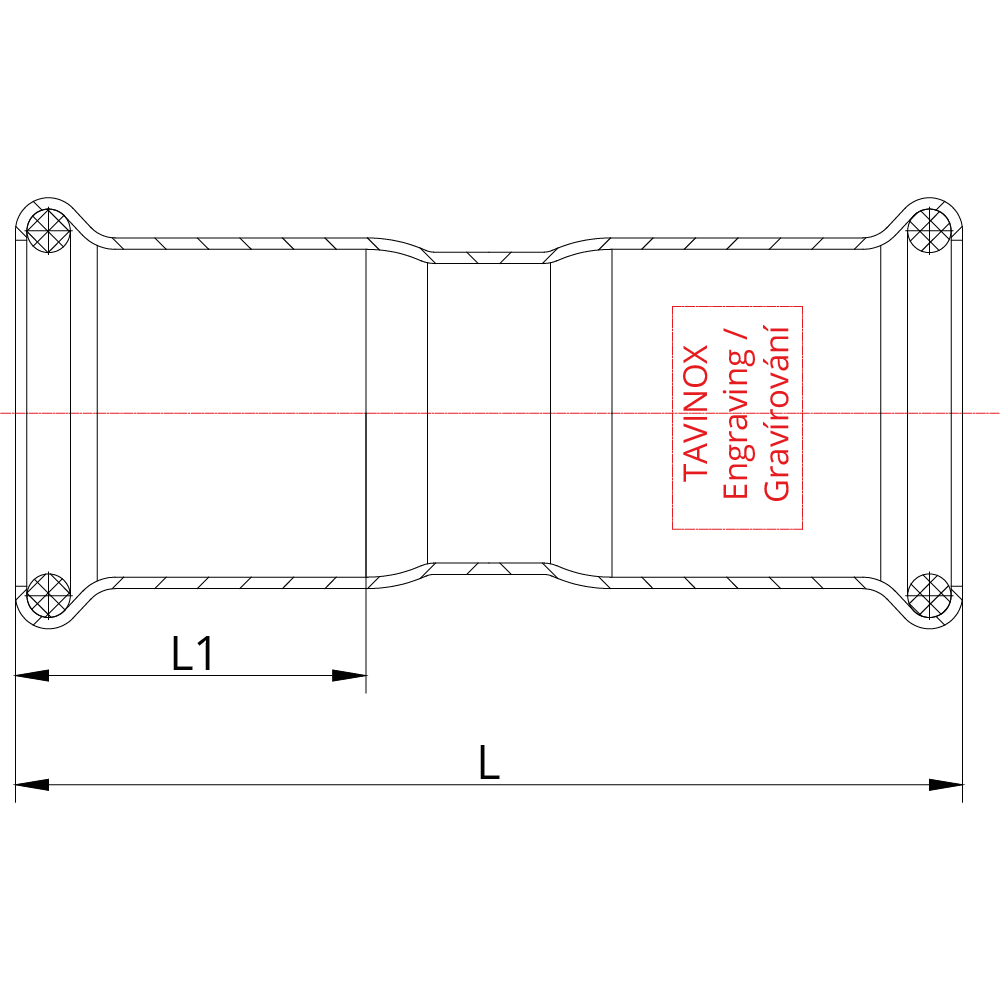

Technický výkres

Skladová dostupnost a ceník

Stav	Kód	Rozměr	EAN	Hmotnost	Cena
Skladem	NA10FF.15	15 mm	8596683000007	0,04 kg	96 Kč
Skladem	NA10FF.18	18 mm	8596683000038	0,04 kg	106 Kč
Skladem	NA10FF.22	22 mm	8596683000069	0,05 kg	131 Kč
Skladem	NA10FF.28	28 mm	8596683000090	0,07 kg	156 Kč
Skladem	NA10FF.35	35 mm	8596683000120	0,1 kg	239 Kč
Skladem	NA10FF.42	42 mm	8596683000151	0,14 kg	318 Kč
Skladem	NA10FF.54	54 mm	8596683000182	0,202 kg	388 Kč
Skladem	NA10FF.76	76,1 mm	8596683000212	0,593 kg	1 575 Kč
Skladem	NA10FF.88	88,9 mm	8596683000243	0,821 kg	1 858 Kč
Skladem	NA10FF.108	108 mm	8596683000274	1,216 kg	2 630 Kč

Všechny ceny jsou uvedeny bez DPH.

Technické listy ke stažení

NA10FFPřehled celé rodiny NA10FF.1515 mm NA10FF.1818 mm NA10FF.2222 mm NA10FF.2828 mm NA10FF.3535 mm NA10FF.4242 mm NA10FF.5454 mm NA10FF.7676,1 mm NA10FF.8888,9 mm NA10FF.108108 mm

Certifikáty a osvědčení

Certifikát DVGW

Deutscher Verein des Gas- und Wasserfaches

Certifikát ITC

Institut pro testování a certifikaci

Certifikát PAVUS

Požární zkoušení a certifikace

EPD Deklarace

Environmental Product Declaration

Prohlášení o shodě – pitná voda

Declaration of Conformity

ISO 9001 / ISO 14001

Systém řízení kvality a životního prostředí

Technické parametry a fakta

TAVINOX PRESS Nátrubek (FxF) je vyroben z austenitické nerezové oceli AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina NA10FF pokrývá 10 velikostí v rozsahu 15–108 mm, což odpovídá DN12 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS Nátrubek (FxF) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisování nevyžaduje přívod elektřiny ani plynu během spoje (akumulátorový stroj 19–65 kN), takže úspora energie na 100 spojích je ~300 kWh oproti svářečce 6 kW. Ekvivalent ~150 kg CO₂.

Často kladené otázky

Co je TAVINOX PRESS Nátrubek (FxF)?

Z jakého materiálu je vyrobená TAVINOX PRESS Nátrubek (FxF)?

TAVINOX PRESS Nátrubek (FxF) je vyrobená z nerezové oceli AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.

Jaký je maximální tlak a teplota pro TAVINOX PRESS Nátrubek (FxF)?

Maximální pracovní tlak TAVINOX PRESS Nátrubek (FxF) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).

Jaké certifikace má TAVINOX PRESS Nátrubek (FxF)?

TAVINOX PRESS Nátrubek (FxF) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.

Jaký lisovací profil používá TAVINOX PRESS Nátrubek (FxF)?

TAVINOX PRESS Nátrubek (FxF) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Jaké velikosti TAVINOX PRESS Nátrubek (FxF) jsou dostupné?

K dispozici je 10 velikostí v rozsahu 15–108 mm. Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
