TAVINOX® PRESS — Tvarovky 316L
TAVINOX PRESS Víčko (F)
TAVINOX PRESS Víčko (F) je nerezová tvarovka s 1 lisovaným koncem pro ukončení potrubní trasy. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
- Obsahuje modrý indikátor nezalisovaného spoje.
- Detekce nezalisovaného spoje pomocí systému Leak-Detect.
- QR-kód na tvarovce obsahuje veškeré technické informace.

Produkt
Technické parametry
| Kód | Rozměr | L (mm) | L1 (mm) | EAN | Sáček (ks) | Krabice (ks) |
|---|---|---|---|---|---|---|
| UC10F.15 | 15 mm | 40 | 20 | 8596683002551 | 10 | 350 |
| UC10F.18 | 18 mm | 43.5 | 20 | 8596683002582 | 10 | 250 |
| UC10F.22 * | 22 mm | 46 | 20.5 | 8596683002612 | 10 | 200 |
| UC10F.28 * | 28 mm | 45 | 22.5 | 8596683002643 | 5 | 150 |
| UC10F.35 * | 35 mm | 51.5 | 26 | 8596683002674 | 5 | 50 |
| UC10F.42 * | 42 mm | 52.5 | 30 | 8596683002704 | 1 | 50 |
| UC10F.54 * | 54 mm | 62 | 34.5 | 8596683002735 | 1 | 25 |
| UC10F.76 * | 76,1 mm | 101 | 51.5 | 8596683002766 | 1 | 8 |
| UC10F.88 * | 88,9 mm | 112 | 58 | 8596683002797 | 1 | 6 |
| UC10F.108 * | 108 mm | 134 | 72 | 8596683002827 | 1 | 4 |
* Produkty s certifikací PAVUS pro požární rozvody (DN20–DN100).

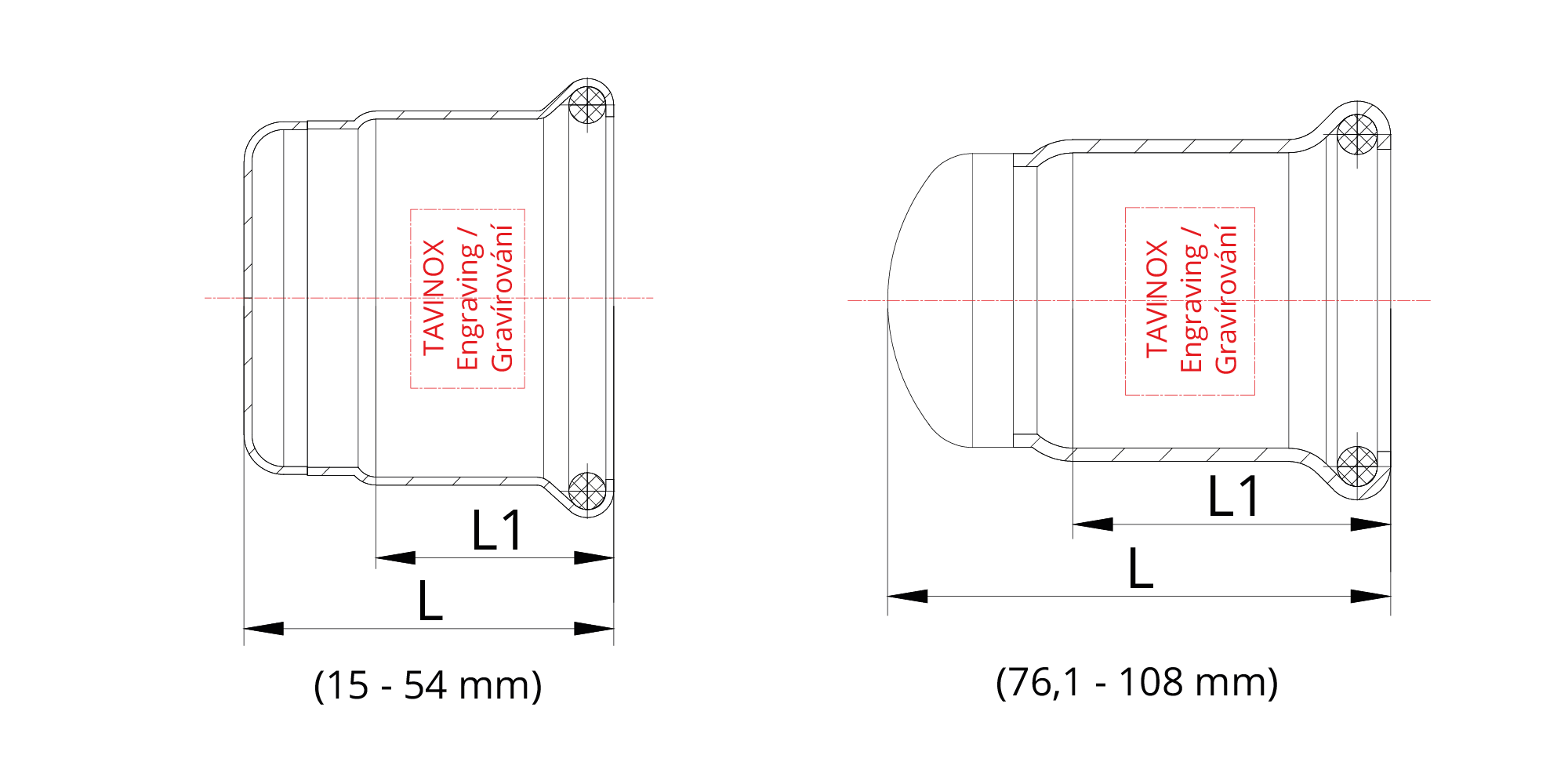

Technický výkres

Environmentální dopad lisovacích tvarovek TAVINOX PRESS (AISI 316L, 15–108 mm) je spočítaný metodou posuzování životního cyklu (LCA) a nezávisle ověřený: EPD č. 3015-EPD-030070031 podle ISO 14025 a EN 15804 ověřil TZÚS Praha a platí do 17. 6. 2031. Lisování probíhá bez otevřeného plamene a svařovacích plynů.
7,43
kg CO₂ ekv.
na 1 kg tvarovek, moduly A1–A3
80 %
recyklovaného materiálu v tvarovkách
85 %
oceli z tvarovek se na konci životnosti recykluje (předpoklad výpočtu EPD)
Zdroj: EPD č. 3015-EPD-030070031
- Moduly A1–A3 jsou výrobní fáze podle EN 15804: získání surovin, doprava a výroba.
- Čísla nejsou určena k přímému srovnání s EPD jiných výrobků — srovnávat lze jen prohlášení zpracovaná podle shodných pravidel EN 15804.
- Lisování elektrickým nářadím podle EPD spotřebuje zanedbatelné množství energie, a do výpočtu proto nevstupuje.
- Nerezová ocel je plně recyklovatelný materiál.
- EPD slouží jako podklad pro certifikace budov LEED, BREEAM a SBToolCZ; zda a jak se započítá, určuje konkrétní verze systému a projekt.
Ověřená EPD veřejně k nahlédnutí
Environmentální prohlášení o produktu (EPD) je nezávisle ověřené a veřejně vystavené v databázi EPD České republiky na portálu Ministerstva životního prostředí.
Všechna čísla z EPD a jak je číst
Kompletní certifikáty, prohlášení o shodě a další dokumenty jsou k dispozici po přihlášení na webu.
Skladová dostupnost a ceník
UC10F.15
15 mm
126 Kč
SklademEAN 8596683002551Hmotnost 0,028 kgUC10F.18
18 mm
149 Kč
SklademEAN 8596683002582Hmotnost 0,034 kgUC10F.22
22 mm
204 Kč
SklademEAN 8596683002612Hmotnost 0,035 kgUC10F.28
28 mm
243 Kč
SklademEAN 8596683002643Hmotnost 0,048 kgUC10F.35
35 mm
335 Kč
SklademEAN 8596683002674Hmotnost 0,064 kgUC10F.42
42 mm
455 Kč
SklademEAN 8596683002704Hmotnost 0,098 kgUC10F.54
54 mm
586 Kč
SklademEAN 8596683002735Hmotnost 0,138 kgUC10F.76
76,1 mm
1 341 Kč
SklademEAN 8596683002766Hmotnost 0,385 kgUC10F.88
88,9 mm
1 749 Kč
SklademEAN 8596683002797Hmotnost 0,5 kgUC10F.108
108 mm
2 695 Kč
SklademEAN 8596683002827Hmotnost 0,75 kg
Všechny ceny jsou uvedeny bez DPH.
Technické listy ke stažení
Certifikáty a osvědčení
Certifikát DVGW
Deutscher Verein des Gas- und Wasserfaches
Certifikát ITC
Institut pro testování a certifikaci
Certifikát PAVUS
Požární zkoušení a certifikace
EPD
Environmentální prohlášení o produktu (tvarovky a trubky PRESS)
Prohlášení o shodě – pitná voda
Declaration of Conformity
ISO 9001 / ISO 14001
Systém managementu dovozce CZECH STYLE, spol. s r.o.
Technické parametry a fakta
TAVINOX PRESS Víčko (F) je vyrobena z austenitické nerezové oceli AISI 316L (1.4404) s obsahem chromu 16,5–18,5 % a niklu 10–13 %. Maximální pracovní tlak je 16 bar (PN 16) v rozsahu teplot −35 °C až +110 °C s EPDM těsněním a do +200 °C s FKM těsněním. Produktová skupina UC10F pokrývá 10 velikostí v rozsahu 15–108 mm, což odpovídá DN12 až DN100 dle ISO. Tepelná roztažnost nerezové trubky je α = 0,0165 mm/m·K — pro 50 m rozvod při ΔT = 50 K to znamená 41 mm prodloužení, které je nutné kompenzovat U-kompenzátorem nebo pevným bodem. Certifikace DVGW a PAVUS pokrývají použití v ČR, SK, AT, DE a PL. Vybrané velikosti jsou certifikované pro použití v rozvodech se Stabilními hasicími zařízeními (SHZ). Lisovací spoj TAVINOX PRESS Víčko (F) (profil M) trvá ~5 minut včetně přípravy trubky, oproti 25–30 minutám u svářeného TIG spoje. Lisuje se akumulátorovým strojem (19–65 kN), bez otevřeného plamene a svařovacích plynů.
Často kladené otázky
Co je TAVINOX PRESS Víčko (F)?
TAVINOX PRESS Víčko (F) je nerezová tvarovka s 1 lisovaným koncem pro ukončení potrubní trasy. Použitím systému TAVINOX PRESS při instalaci potrubí můžete provést instalaci rychle, snadno a čistě. TAVINOX PRESS poskytuje kompletní potrubní systém vhodný pro každou myslitelnou aplikaci.
Z jakého materiálu je vyrobená TAVINOX PRESS Víčko (F)?
TAVINOX PRESS Víčko (F) je vyrobená z nerezové oceli AISI 316L (1.4404). Materiál 316L (1.4404) je odolný proti chloridové korozi a ideální pro pitnou vodu, mořskou vodu, chemii a potravinářský průmysl. Životnost stainless steel press systému přesahuje 50 let při dodržení projektového provozu.
Jaký je maximální tlak a teplota pro TAVINOX PRESS Víčko (F)?
Maximální pracovní tlak TAVINOX PRESS Víčko (F) je 16 bar (PN 16). S EPDM těsněním je teplotní rozsah −35 °C až +110 °C (pitná voda, topení, chlazení). Pro vyšší teploty lze použít FKM těsnění (−20 °C až +160 °C, krátkodobě +200 °C, technologické a solární rozvody).
Jaké certifikace má TAVINOX PRESS Víčko (F)?
TAVINOX PRESS Víčko (F) má certifikace DVGW. Vybrané velikosti jsou navíc certifikovány pro požární rozvody (PAVUS, EN 12845) — ideální pro stabilní hasicí zařízení (SHZ) a sprinklery. Trubky odpovídají normě EN 10312. Certifikace pokrývá použití v rozvodech pitné vody dle vyhlášky 252/2004 Sb.
Jaký lisovací profil používá TAVINOX PRESS Víčko (F)?
TAVINOX PRESS Víčko (F) používá lisovací profil M. Profil M je rozšířený standard v ČR a SK — kompatibilní s lisovacími čelistmi Zupper, Klauke, REMS, Novopress, Rothenberger a Milwaukee. V naší nabídce najdete akumulátorové lisy Zupper BLM-1930 (OD 15–28 mm), ED-1550 (OD 15–54 mm) a ED-60100 (OD 76,1–108 mm) — výběr podle dimenze tvarovky.
Jaké velikosti TAVINOX PRESS Víčko (F) jsou dostupné?
K dispozici je 10 velikostí v rozsahu 15–108 mm. Standardně držíme skladem v ČR — pro plánování projektu je dostupnost variant viditelná u každé velikosti přímo na této stránce.
