TAVINOX® PRESS — Фітинги 316L

TAVINOX PRESS Відвід 90° (FxF)

OB12FF10 варіантів — 8 в наявності

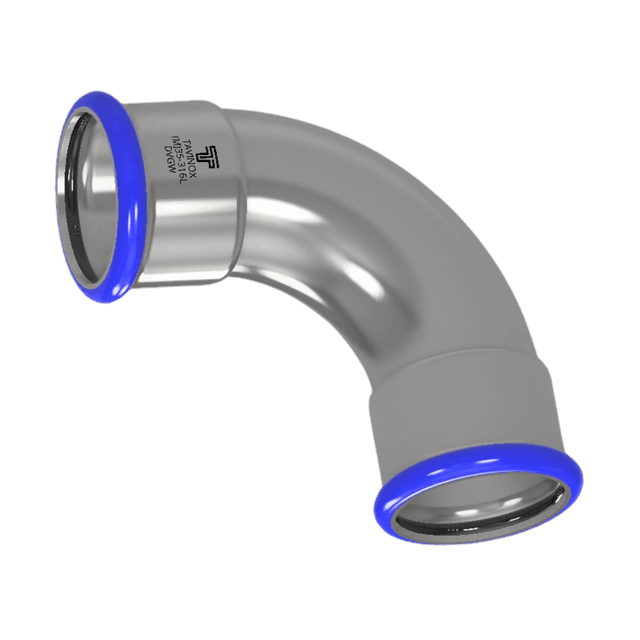

TAVINOX PRESS Відвід 90° (FxF) — нержавіючий відвід 90° з 2 пресовими кінцями. Із системою TAVINOX PRESS ви змонтуєте трубопровід швидко, просто й чисто. TAVINOX PRESS — це комплексна трубопровідна система, придатна для будь-якої сфери застосування.

Містить синій індикатор незапресованого з'єднання.
Виявлення незапресованого з'єднання за допомогою системи Leak Detect.
QR-код на фітингу містить усю технічну інформацію.

Продукт

Технічні параметри

Код	Розмір	L (mm)	L1 (mm)	EAN	Пакет (шт.)	Коробка (шт.)
OB12FF.15	15 mm	20	45	8596683000304	10	200
OB12FF.18	18 mm	20	50	8596683000335	10	150
OB12FF.22 *	22 mm	20.5	57	8596683000366	10	70
OB12FF.28 *	28 mm	22.5	68	8596683000397	5	50
OB12FF.35 *	35 mm	26	73.5	8596683000427	5	30
OB12FF.42 *	42 mm	30	85.3	8596683000458	1	20
OB12FF.54 *	54 mm	34.5	105	8596683000489	1	10
OB12FF.76 *	76,1 mm	51.5	177	8596683000519	1	3
OB12FF.88 *	88,9 mm	58	205	8596683000540	1	1
OB12FF.108 *	108 mm	72	247	8596683000571	1	1

* Продукти із сертифікацією PAVUS для протипожежних трубопроводів (DN20–DN100).

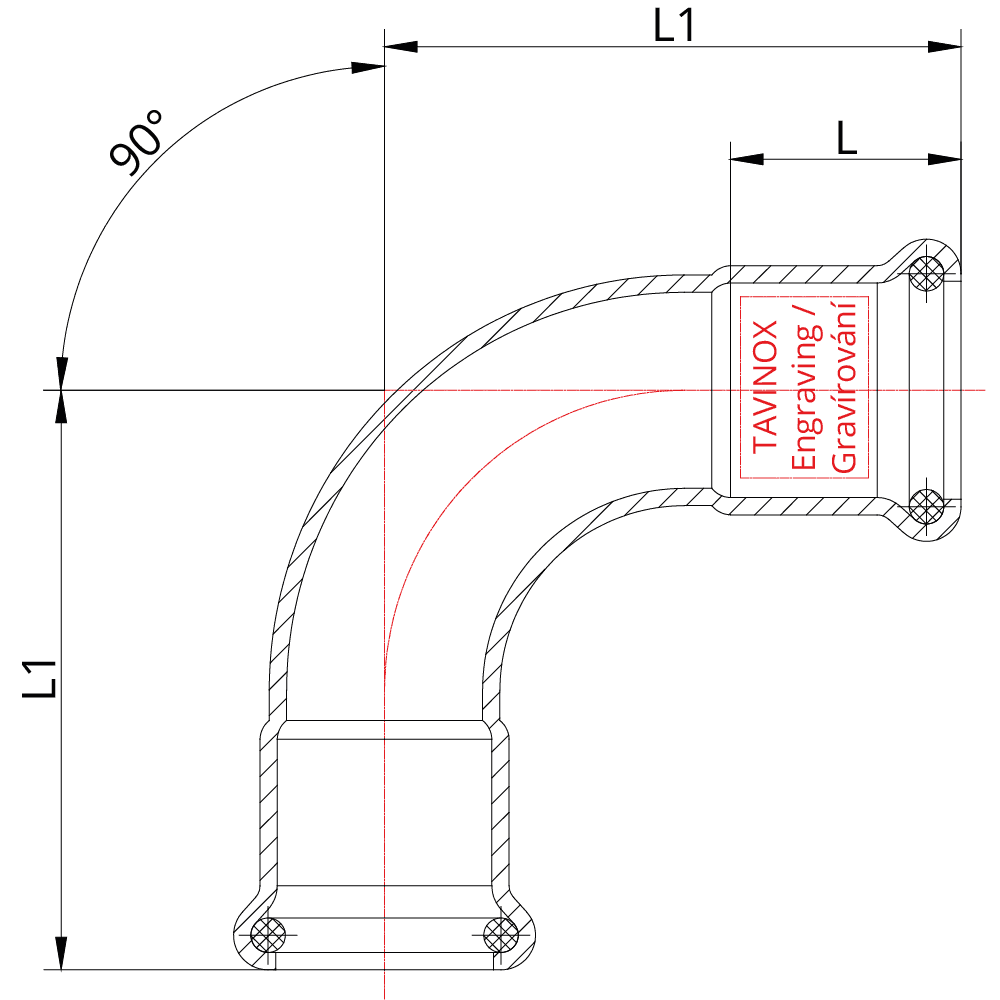

Технічне креслення

Наявність на складі та прайс-лист

OB12FF.15
15 mm
134 CZK
У наявностіEAN 8596683000304Вага 0,053 kg
OB12FF.18
18 mm
183 CZK
У наявностіEAN 8596683000335Вага 0,062 kg
OB12FF.22
22 mm
215 CZK
У наявностіEAN 8596683000366Вага 0,08 kg
OB12FF.28
28 mm
266 CZK
У наявностіEAN 8596683000397Вага 0,13 kg
OB12FF.35
35 mm
434 CZK
У наявностіEAN 8596683000427Вага 0,173 kg
OB12FF.42
42 mm
569 CZK
Обмежена кількістьEAN 8596683000458Вага 0,25 kg
OB12FF.54
54 mm
992 CZK
У наявностіEAN 8596683000489Вага 0,372 kg
OB12FF.76
76,1 mm
2 892 CZK
Обмежена кількістьEAN 8596683000519Вага 1,025 kg
OB12FF.88
88,9 mm
4 221 CZK
У наявностіEAN 8596683000540Вага 1,463 kg
OB12FF.108
108 mm
5 789 CZK
У наявностіEAN 8596683000571Вага 2,002 kg

Стан	Код	Розмір	EAN	Вага	Ціна
У наявності	OB12FF.15	15 mm	8596683000304	0,053 kg	134 CZK
У наявності	OB12FF.18	18 mm	8596683000335	0,062 kg	183 CZK
У наявності	OB12FF.22	22 mm	8596683000366	0,08 kg	215 CZK
У наявності	OB12FF.28	28 mm	8596683000397	0,13 kg	266 CZK
У наявності	OB12FF.35	35 mm	8596683000427	0,173 kg	434 CZK
Обмежена кількість	OB12FF.42	42 mm	8596683000458	0,25 kg	569 CZK
У наявності	OB12FF.54	54 mm	8596683000489	0,372 kg	992 CZK
Обмежена кількість	OB12FF.76	76,1 mm	8596683000519	1,025 kg	2 892 CZK
У наявності	OB12FF.88	88,9 mm	8596683000540	1,463 kg	4 221 CZK
У наявності	OB12FF.108	108 mm	8596683000571	2,002 kg	5 789 CZK

Усі ціни вказані без ПДВ.

Технічні листи для завантаження

OB12FFОгляд усієї серії OB12FF.1515 mm OB12FF.1818 mm OB12FF.2222 mm OB12FF.2828 mm OB12FF.3535 mm OB12FF.4242 mm OB12FF.5454 mm OB12FF.7676,1 mm OB12FF.8888,9 mm OB12FF.108108 mm

Сертифікати та свідоцтва

Сертифікат DVGW

Deutscher Verein des Gas- und Wasserfaches

Сертифікат ITC

Інститут випробувань і сертифікації

Сертифікат PAVUS

Випробування на вогнестійкість і сертифікація

EPD

Екологічна декларація продукції (фітинги й труби PRESS)

Декларація відповідності — питна вода

Declaration of Conformity

ISO 9001 / ISO 14001

Система управління імпортера CZECH STYLE, spol. s r.o.

Технічні параметри та факти

TAVINOX PRESS Відвід 90° (FxF) виготовлений з аустенітної нержавіючої сталі AISI 316L (1.4404) із вмістом хрому 16,5–18,5 % та нікелю 10–13 %. Максимальний робочий тиск — 16 бар (PN 16) у діапазоні температур від −35 до +110 °C з ущільненням EPDM і до +200 °C з ущільненням FKM. Група продуктів OB12FF охоплює 10 розмірів у діапазоні 15–108 mm, що відповідає DN12–DN100 за ISO. Теплове розширення труби з нержавіючої сталі становить α = 0,0165 мм/м·К — для траси завдовжки 50 м за ΔT = 50 K це означає подовження 41 мм, яке треба компенсувати U-подібним компенсатором або нерухомою опорою. Сертифікати DVGW та PAVUS охоплюють застосування в Чехії, Словаччині, Австрії, Німеччині та Польщі. Окремі розміри сертифіковані для застосування в трубопроводах стаціонарних систем пожежогасіння (спринклерних). Пресове з'єднання TAVINOX PRESS Відвід 90° (FxF) (профіль M) займає близько 5 хвилин разом із підготовкою труби, проти 25–30 хвилин для зварного TIG-з'єднання. Пресування виконують акумуляторним пресом (19–65 кН), без відкритого полум'я та зварювальних газів.

Часті запитання

Що таке TAVINOX PRESS Відвід 90° (FxF)?

З якого матеріалу виготовляється TAVINOX PRESS Відвід 90° (FxF)?

TAVINOX PRESS Відвід 90° (FxF) виготовляється з нержавіючої сталі AISI 316L (1.4404). Матеріал 316L (1.4404) стійкий до хлоридної корозії та оптимальний для питної води, морської води, хімічної та харчової промисловості. Термін служби пресової системи з нержавіючої сталі перевищує 50 років за дотримання проєктних умов експлуатації.

Який максимальний тиск і температуру витримує TAVINOX PRESS Відвід 90° (FxF)?

TAVINOX PRESS Відвід 90° (FxF): максимальний робочий тиск 16 bar (PN 16). З ущільненням EPDM діапазон температур становить від −35 до +110 °C (питна вода, опалення, охолодження). Для вищих температур можна застосувати ущільнення FKM (від −20 до +160 °C, короткочасно до +200 °C, технологічні трубопроводи та геліосистеми).

Які сертифікати має TAVINOX PRESS Відвід 90° (FxF)?

TAVINOX PRESS Відвід 90° (FxF) має сертифікати DVGW. Окремі розміри додатково сертифіковані для протипожежних трубопроводів (PAVUS, EN 12845) — зокрема для стаціонарних систем пожежогасіння та спринклерних установок. Труби відповідають нормі EN 10312. Сертифікація охоплює застосування в трубопроводах питної води відповідно до чеської постанови 252/2004 Sb.

Який пресовий профіль використовує TAVINOX PRESS Відвід 90° (FxF)?

TAVINOX PRESS Відвід 90° (FxF) використовує пресовий профіль M. Профіль M — поширений стандарт у Чехії та Словаччині, сумісний із прес-кліщами Zupper, Klauke, REMS, Novopress, Rothenberger і Milwaukee. У нашому асортименті є акумуляторні преси Zupper BLM-1930 (OD 15–28 мм), ED-1550 (OD 15–54 мм) та ED-60100 (OD 76,1–108 мм) — вибір за розміром фітинга.

BLM-1930 (OD 15–28)ED-1550 (OD 15–54)ED-60100 (OD 76,1–108)

Які розміри доступні в групі TAVINOX PRESS Відвід 90° (FxF)?

Доступно 10 розмірів у діапазоні 15–108 mm. Стандартно тримаємо асортимент на складі в Чехії — для планування проєкту наявність кожного розміру видно прямо на цій сторінці.
